斜柱后拉卡盘夹具是一种广泛应用于机械加工中的高效夹持工具，其独特的结构设计和工作原理使其在保持高夹持力、精确定位和稳定性方面表现突出。以下将从夹具的工作原理、结构组成以及特点等方面进行详细介绍。

一、工作原理

斜柱后拉卡盘夹具的核心工作原理基于楔形斜面和后拉力的协同作用：

夹紧过程

在夹具操作时，驱动机构（如液压或气动系统）推动斜柱沿着预设的导向斜面移动。

斜柱的移动将夹爪向内拉动，通过后拉力实现对工件的夹紧。

此后拉设计确保夹紧力方向与机床主轴一致，从而减少加工过程中的振动和偏移。

松开过程

驱动机构反向推动斜柱，使夹爪松开工件，工件可轻松取出。

松开动作顺畅且稳定，适合高频次装夹操作。

二、结构组成

斜柱后拉卡盘夹具的结构设计通常包含以下主要部件：

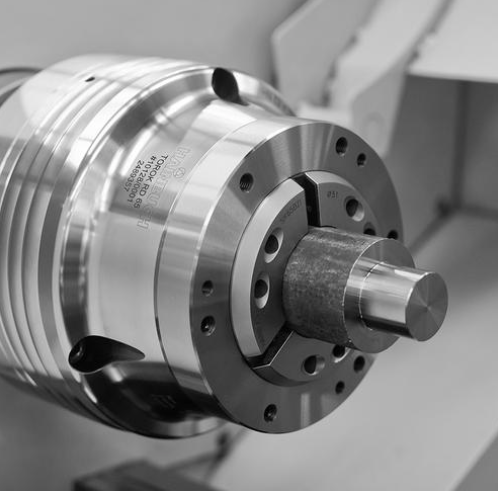

卡盘本体

整体框架结构，用于固定夹具并与机床主轴连接。

采用高强度材料制造，能够承受加工时的高载荷。

斜柱机构

位于卡盘内部，由多个楔形部件组成。

通过斜柱与导向斜面之间的接触，转换驱动力为夹紧力。

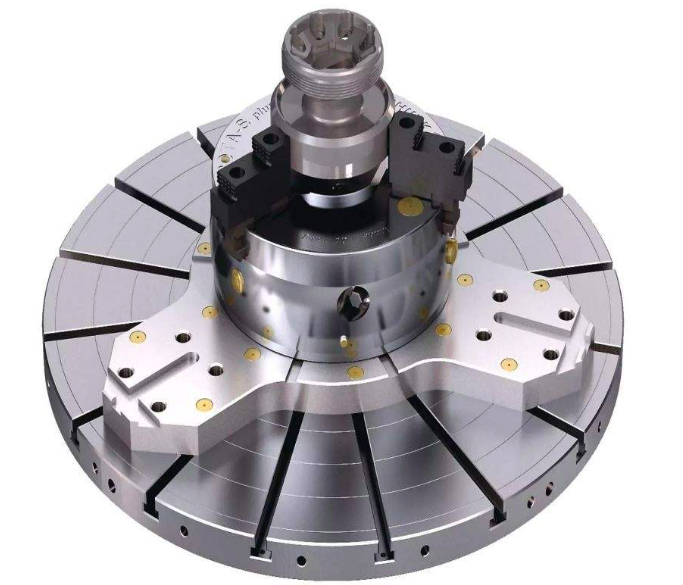

夹爪

与斜柱连接的活动部件，直接作用于工件表面。

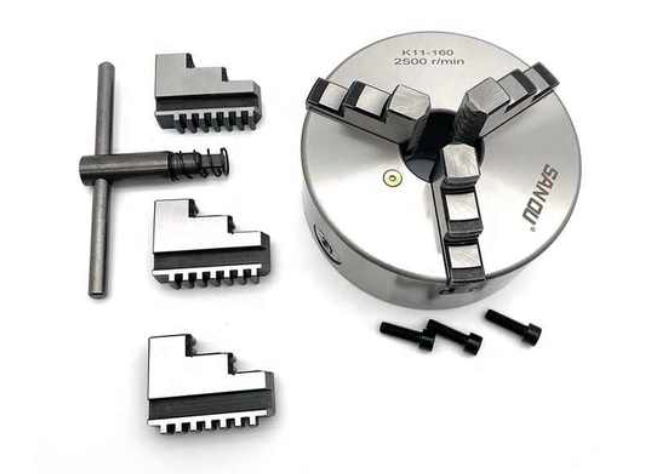

可根据工件形状设计成不同形状（如三爪、四爪等）。

驱动机构

通常采用液压或气动驱动，通过外部控制实现斜柱的运动。

提供稳定的动力源，确保夹紧和松开的平稳性。

导向和密封装置

导向装置确保斜柱运动的精准性。

密封装置保护内部机构，防止切屑或冷却液进入。

三、特点与优势

高夹紧力

斜柱后拉设计通过优化力的传递路径，实现了高效的夹紧力输出，可满足重型加工需求。

精确定位

后拉力方向与主轴一致，减少了工件在加工时的径向跳动和误差，适合高精度加工。

高稳定性

均匀分布的夹紧力避免了工件变形，同时减小了加工振动。

适应性强

模块化设计的夹爪可以更换，适用于不同形状和尺寸的工件。

操作方便

液压或气动驱动的自动化设计，大幅提高装夹效率，特别适用于批量生产。

四、适用场景

重型加工

在车床、铣床或加工中心上对大型或高硬度材料工件进行切削加工。

精密加工

适用于高精度的零部件加工，如航空航天和汽车工业中的关键零件制造。

批量生产

高效率的装夹操作使其成为流水线加工的理想夹具选择。

总结

斜柱后拉卡盘夹具以其独特的后拉夹紧设计和卓越的夹持性能，在现代机械加工中占据重要地位。它不仅能满足高精度、高强度加工需求，还能通过快速操作提高生产效率，是一款兼具灵活性和可靠性的夹持工具。
