近期，北京航空航天大学研究者制备出了一种新型结构的二硫化钼复合材料——豆荚状MoS2@NiS1.03-Carbon异质中空纳米纤维，并应用于钠离子电池负极材料中，则能显著提高钠电池的循环性能与倍率性能。

钠电池,科创板日报

据中钨在线了解，二硫化钼因具有较高的理论比容量和较低的电化学氧化还原平台，而深受储能研究者欢迎。然而，它也存在一定的缺陷，即固有电导率低和倍率性能差等，这使得MoS2粉末在储能领域的实际应用中受到限制。

为了解决上述的问题，北京航空航天大学研究者通过静电纺丝技术、碳包覆及热处理相结合的方法，制备出一种多级复合的豆荚状MoS2@NiS1.03-Carbon异质中空纳米纤维，并用于钠离子电池负极材料中。

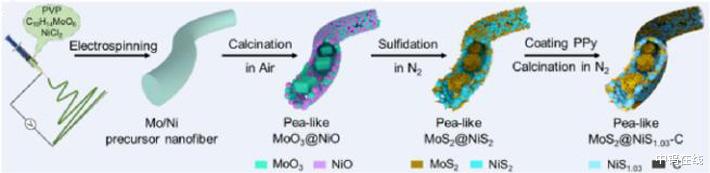

豆荚状MoS2@NiS1.03-Carbon异质中空纤维制备示意图

研究表明，新型结构的二硫化钼复合材料的异质成分能显著降低钠离子扩散能垒，提升对钠离子的有效吸附；而含氮碳层则有效提升材料的电导率，加速电子转移；另外，多级中空结构能极大缓解材料充放电过程中的体积变化。因此，使用豆荚状MoS2复合材料的钠电池表现出优异的倍率性能和循环稳定性。

豆荚状二硫化钼复合材料的制备过程：采用静电纺丝法制备含Mo/Ni前驱体纳米纤维，然后在空气中煅烧得到豆荚状MoO3@NiO异质纳米纤维，后与硫粉反应得到MoS2@NiS2中空纳米纤维，随后吡咯（Py）原位聚合到MoS2@NiS2纳米纤维表面，再煅烧，即可得到所需要的产品。
