逻辑门电路是由逻辑门组成的电路，用来实现逻辑运算。逻辑门是电子元件，可以接受一个或多个输入信号，并生成一个输出信号，输出信号的状态取决于输入信号的状态，主要用于执行布尔逻辑运算。

布尔运算是数字符号化的逻辑推演法，包括联合、相交、相减。在图形处理操作中引用了这种逻辑运算方法，使简单的基本图形组合产生新的形体，并由二维布尔运算发展到三维图形的布尔运算。布尔用数学方法研究逻辑问题，成功地建立了逻辑演算。他用等式表示判断，把推理看作等式的变换。这种变换的有效性不依赖人们对符号的解释，只依赖于符号的组合规律。这一逻辑理论人们常称它为布尔代数。20世纪30年代，逻辑代数在电路系统上获得应用，随后，由于电子技术与计算机的发展，出现各种复杂的大系统，它们的变换规律也遵守布尔所揭示的规律。

逻辑门电路是数字电路的基础，广泛应用于计算机、电子设备和控制系统中，基本的逻辑门包括：

符号：A•B 或 A∧B

与门只有在所有输入为高（1）时，输出才为高（1），具体真值表如下所示：

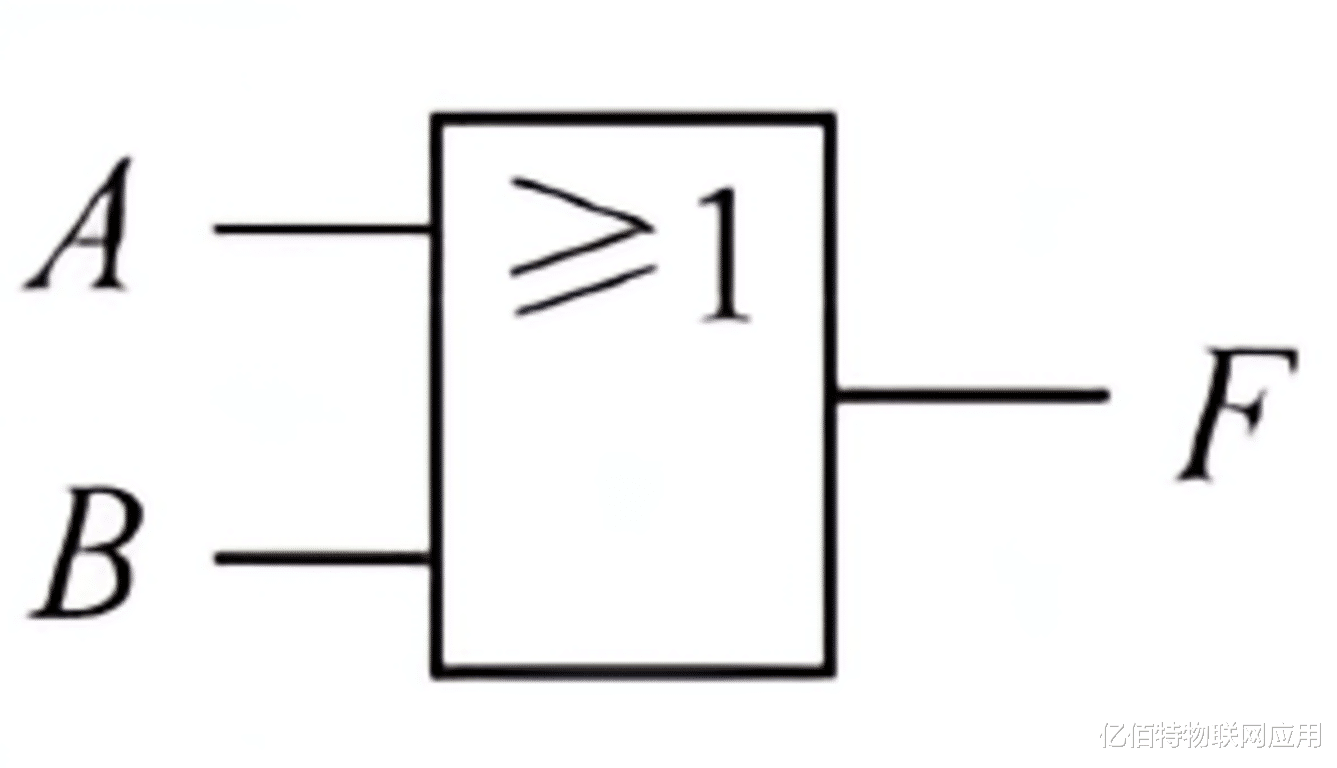

符号：A+B或A٧B

或门只要有一个输入为高（1），输出就为高（1），具体真值表如下所示：

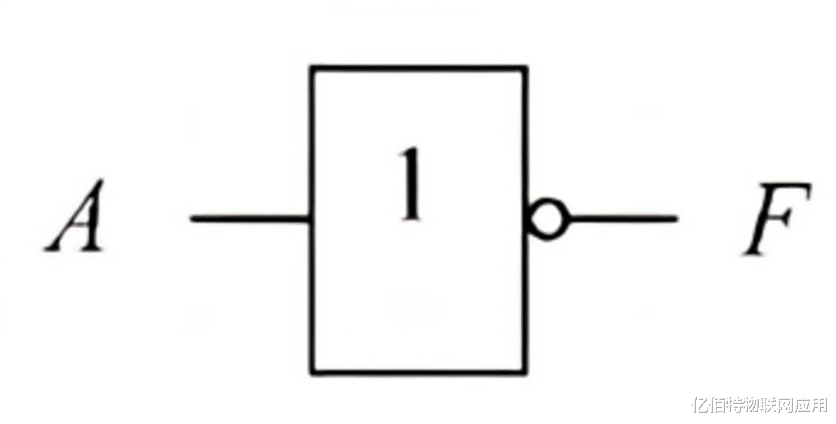

符号：

非门输入为高（1）时，输出为低（0），输入为低（0）时，输出为高（1），具体真值表如下所示：

符号：

与门的输出取反，即只有在所有输入为高时，输出为低，具体真值表如下所示：

符号：

或非门本质上是或门的输出取反，即只有在所有输入都为低时，输出为高。具体真值表如下所示：

符号：

异或门表示当输入的状态不同时，输出为高（1）；否则为低（0），具体真值表如下所示：

符号：

同或门表示当输入的状态相同时，输出为高（1）；否则为低（0），具体真值表如下所示：

逻辑门电路广泛应用于计算机、数字电路、控制系统等领域，可以用于构建算术运算器、存储器、信号处理单元等复杂电子设备。通过布尔代数，可以分析和设计不同的逻辑电路。逻辑电路可以通过布尔代数进行分析和优化，使用卡诺图（Karnaugh Map）等方法可以简化逻辑表达式，减少电路的复杂性。逻辑门电路的实现方法多种多样，选择合适的方法取决于项目的复杂度、成本以及可用资源。无论是使用单个元件构建，还是利用集成电路和可编程器件实现，关键在于理解其逻辑原则和连接原理。
