美军使用榴弹发射器始于越南战争时期，其使用的第一款榴弹发射器是M79榴弹发射器。该榴弹发射器在越南丛林战中有效发挥了作用，但其体积较大，只能独立使用，故占有编制。为解决这一问题，美军又开发出体积较小且不占编制的枪挂榴弹发射器，试制型号被称为XM148榴弹发射器。XM148榴弹发射器设计成功后，送往越南战场进行实战测试，受到美国陆军的肯定。于是，美国陆军又在XM148榴弹发射器的基础上进行改良，设计生产出M203榴弹发射器，之后又相继推出M203A1、M203A2等变型产品。 在发展榴弹发射器的同时，美军逐渐丰富着其使用的各种榴弹及附件，种类繁多，本文分上、下两篇为您呈现这些榴弹和附件——
7种40mm榴弹 M79及M203榴弹发射器配用的榴弹共有7种、41个型号。这7种榴弹分别是高爆榴弹、照明榴弹、信号榴弹、训练榴弹、催泪榴弹、自卫用榴弹和发烟榴弹等。在常规战斗中，使用最多的主要是高爆榴弹。
各种榴弹比照，自左至右分别为高爆榴弹、空炸高爆榴弹、催泪榴弹、训练榴弹 在上述7种榴弹的基础上，又形成了多种不同的型号，如高爆榴弹中分为空炸高爆榴弹、杀伤高爆榴弹、多用途高爆榴弹等；此外还有根据发射后弹头起爆时间来划分的不同型号。各型号的高爆榴弹弹壳全部为绿色，弹头为黄色。其弹壳设计相同，但弹头的设计根据用途不同而有所不同，有的是平头，有的则采用圆头。
左为空炸高爆榴弹示意图，其采用圆头弹头，弹头外露较短；中为多用途高爆榴弹示意图，除可击穿50mm厚的装甲板外，还可以破坏掩蔽用的混凝土块和沙袋，其同样采用圆头弹头，但弹头外露较长；右为杀伤高爆榴弹示意图，其采用平头弹头，弹头外露较长 照明榴弹弹头内设有降落伞，发射后降落伞打开，照明剂在降落过程中燃烧，可在7秒内发出光亮。由于弹头内设有降落伞，因此照明榴弹最大的特征就是弹头较长，弹头为白色，其顶部带有圆头的塑料帽。塑料帽的颜色根据发光颜色不同而不同，如内设绿星降落伞的照明榴弹弹头塑料帽为蓝绿色，其上刻有“G”(GREEN)字样；而内设白星降落伞的照明榴弹弹头塑料帽为白色，其上刻有“W”(WHITE）字样。
弹头塑料帽的颜色根据发光颜色不同而不同，如内设绿星降落伞的照明榴弹弹头塑料帽为蓝绿色，其上标有“G”(GREEN）字样；而内设白星降落伞的照明榴弹弹头塑料帽为白色，其上标有“W”(WHITE）字样 信号榴弹的设计基本与照明榴弹相同，区别是其塑料帽除与照明榴弹相似的设计外，还额外带有5个突点。 训练榴弹是供士兵在射击训练时使用的，其分为初期型和后期型。初期型弹壳为绿色，且其上设有一条绿色或蓝色的弹带，弹头为灰色或蓝色的平头弹头。后期型也采用绿色弹壳，弹头为浅蓝色圆头弹头，尺寸较长。 催泪榴弹主要用于反恐防暴，其弹壳为黄褐色，其上设有一条红色弹带，采用灰色平头弹头。 自卫用榴弹可用于在与敌人近距离遭遇时自卫使用，最大射程50m。其全弹长比较短，弹壳为绿色，弹头为黑色平头弹头，内藏20枚霰弹子，可作为霰弹使用。
左为自卫用榴弹示意图，其全弹长比较短，弹壳为绿色，弹头为黑色平头弹头，内藏20枚霰弹子；右为催泪榴弹示意图，其弹壳为黄褐色，其上设有一条红色弹带，弹头为灰色平头弹头

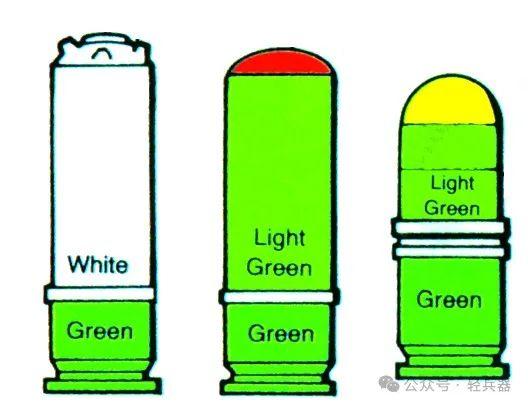

左为照明榴弹示意图，其弹头为白色，顶部的塑料帽颜色根据发光颜色不同而不同；中为防御用发烟榴弹示意图，弹壳为绿色，发烟室为浅绿色，发烟室帽为圆头设计；右为指示目标用发烟榴弹示意图，弹壳较长，发烟室的长度较短，发烟室帽的颜色也是根据发烟室内烟雾的颜色而定 发烟榴弹分为防御用和指示目标用两种。防御用发烟榴弹用于与敌人遭遇战时使用，发出烟雾以掩护逃跑，其弹壳为绿色，发烟室为浅绿色，发烟室帽为圆头，其根据发烟室内烟雾的颜色而采用相应的颜色标示。指示目标用发烟榴弹用于指示所需要攻击的目标，其与防御用发烟榴弹相比，弹壳较长，而发烟室的长度较短，发烟室帽的颜色也是根据发烟室内烟雾的颜色而定。 2种榴弹包 布质榴弹包 在最初采用M79榴弹发射器时，并没有为其配备携带榴弹的专用装具，而是指定使用M1956装具中的通用弹袋来携带榴弹。但该通用弹袋携带榴弹的数量非常有限。为了便于弹药补给，之后，美军特别配发了携带榴弹的布质榴弹包。 布质榴弹包的设计非常简单,由两根携行挂带和一个长条形口袋组成。携行挂带缝制在布质榴弹包的两侧，挂带并未相连。背负榴弹包时，士兵仅需根据自己的身材，将两根携行挂带绑在一起即可，使用非常方便。长条形口袋内部分为3部分，各部分的中间用细线缝制隔开。其中，两侧部分为口袋，中间不能装榴弹，其作用是保持平衡。每个口袋内可收纳3发榴弹，共可收纳6发榴弹。为了方便拿取单个榴弹，每个口袋盖分成3个小口袋盖，需要拿取哪枚榴弹，只需打开相应的口袋盖即可。每个小口袋盖上分别设有一个金属制按扣，用于扣合口袋盖。由于生产商不同，按扣共有3种式样。

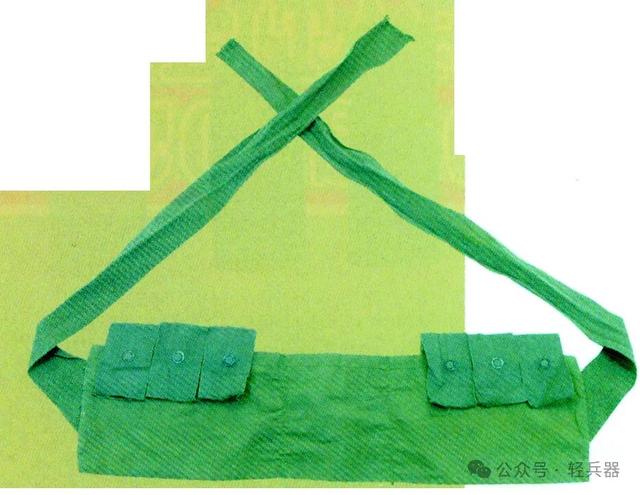

布质榴弹包的设计非常简单，由两根携行挂带和一个长条形口袋组成。其中，长条形口袋分为3部分，3部分中间用细线缝制隔开。其中间部分不能装榴弹，只是用于保持平衡；两侧部分为口袋，可装榴弹

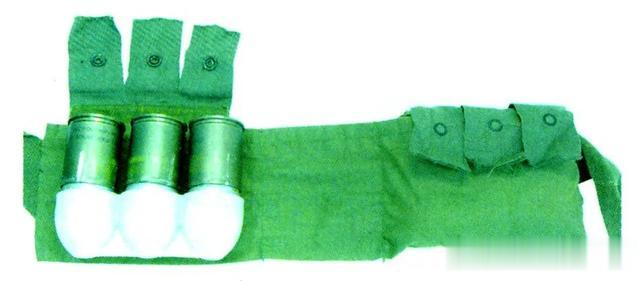

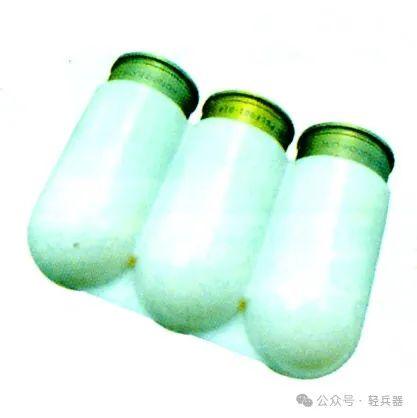

收纳榴弹时，并不是直接将榴弹放置在布质榴弹包的口袋内，而是将榴弹放置在塑料托上，再将塑料托放置到布质榴弹包的口袋内
长款塑料托是在短款塑料托的基础上增加了长度，使塑料托几乎能包裹住榴弹的全部，仅外露一段弹底 需注意的是，收纳榴弹时，并不是直接将榴弹放置在布质榴弹包的口袋内，而是将榴弹放置在塑料托上，再将塑料托放置到口袋内。塑料托为连体设计，其分为两类。第一类是从越南战争到1970年代使用的短款，其呈圆碗状，长度仅能包裹住榴弹的弹头。短款塑料托根据托底形状的不同又分为两种，一种托底的设计比较圆润，另一种的设计则稍微尖一些。短款塑料托有白色和绿色两款。第二类为长款塑料托，其从1980年代开始使用，现仍在采用。长款塑料托是在短款塑料托的基础上增加了长度，使塑料托几乎能包裹住榴弹的全部，仅外露一段弹底。长款塑料托只有白色一种颜色。
布质榴弹包根据生产年代和生产商的不同，有多种颜色的变型产品。图中榴弹包呈黄褐色 布质榴弹包根据生产年代和生产商的不同，有多种颜色的变型产品，有的型号挂带、小口袋的颜色与榴弹包的颜色不同。 塑料榴弹包 布质榴弹包在战场上使用一段时间后，被认为存在使用时需要两手配合、很难用一只手取出的弊病。为解决这一问题，配发了塑料榴弹包，即直接由弹托充当榴弹包。 塑料榴弹包由携行挂带和两组弹托组成，每组弹托可装3发榴弹，共可收纳6发榴弹。两组弹托中间用金属D形环和一根挂带连接，士兵利用挂带绑系在身上即可。弹托采用灰色塑料制成，其设计和尺寸与布质榴弹包使用的长款塑料托相似。弹托顶端设有一个弹托盖，弹托盖内壁下方设有突起，用于卡住榴弹的弹底，榴弹不易掉出。该塑料榴弹包比布质榴弹包硬得多，方便单手取用榴弹。但由于弹托为塑料材质，而与其连接的D形环采用金属制作，因此走路时两者碰撞，容易发出“咔哒咔哒”的噪声，这也是该塑料榴弹包的一大弊端。
塑料榴弹包由携行挂带和两组弹托组成，两组弹托用金属D形环连接一根挂带，士兵利用挂带绑系在身上即可

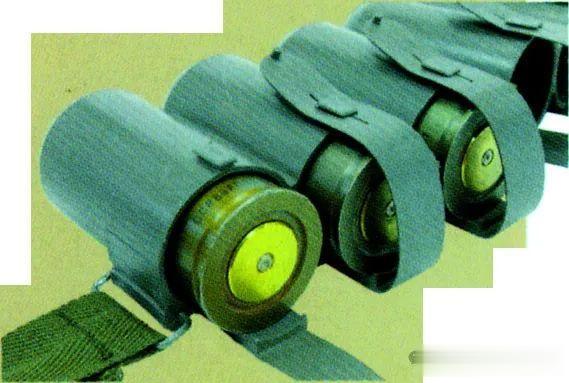

弹托盖内壁下方设有突起，用于卡住榴弹的弹底，使榴弹不易掉出 配发时，塑料榴弹包装在专用纸箱中，每个纸箱可收纳12个塑料榴弹包。 1966年，美军士兵配发了专门用于携带榴弹的榴弹背心，因此榴弹包的使用渐渐减少。目前，仍有一部分榴弹包在继续使用，只是改为更为现代的材质而已。 3款榴弹背心 榴弹包在越南战场上使用一段时间后，被认为有很多问题，如携弹量太少，在丛林中行进和战斗时不能很好地保持平衡，很容易被灌木丛和树枝勾挂等等。为了解决这些问题，美国陆军根据官兵的意见，与美国装备开发研究所一同进行榴弹携行专用装备的开发。为了增加携带榴弹的数量，并且易于保持平衡，经过一段时间的研究，设计出了专门用于携带榴弹的榴弹背心。为了尽可能轻量化，并且在淋湿时具有速干性，同时考虑到在热带地区使用，榴弹背心本体选用透气性更好的网格状薄尼龙材料制成。榴弹背心到目前为止共制作了3种型号。 第一型榴弹背心 第一型榴弹背心于1966年配送到越南战场上进行实战检验，生产数量共6000件左右。该背心本体采用马甲式设计，其正面胸前左右两片各缝制有一个长条形尼龙粘扣，将两个尼龙粘扣扣粘在一起即可将背心固定。而背面的中间位置开有一个细长缝，缝的两侧设置有多个扣眼，扣眼内可穿插细绳，拉紧细绳就可以根据士兵的身材调节榴弹背心的肥瘦。
第一型榴弹背心的正面胸前左右两片各设有上下排列的2个榴弹袋，每个榴弹袋中可以收纳3发榴弹，因此正面可携弹12发
第一型榴弹背心的背面，其底部左右两侧，也就是射手的腰间，各设有1个榴弹袋，每个榴弹袋携弹3发，因此背面可携弹6发 该榴弹背心胸前左右两片各设有上下排列的2个榴弹袋，每个榴弹袋中可以收纳1个塑料托内的3发榴弹，因此共可收纳12发榴弹。背面底部左右两侧，也就是射手的腰间，各设有一个榴弹袋，每个榴弹袋内可收纳一个塑料托内的3发榴弹，也就是说，腰间可携带6发榴弹。因此整个榴弹背心共可收纳18发榴弹。
榴弹袋并未设置口袋盖，而是在其正面缝有一块较大的尼龙粘扣，而榴弹袋的上方，等距离地设有3根竖挂带，挂带底端也缝有一块较小的尼龙粘扣。将3根竖挂带上的尼龙粘扣粘在榴弹袋正面的尼龙粘扣上，即可作为榴弹袋的口袋盖使用 由于榴弹的直径较大，因此榴弹袋并未设置口袋盖，而是在其正面缝有一块较大的尼龙粘扣，而榴弹袋的上方等距离地设有3根竖挂带，挂带底端缝有一块较小的尼龙粘扣。将3根竖挂带上的尼龙粘扣粘在榴弹袋正面的尼龙粘扣上，即可作为榴弹袋的口袋盖使用。需要取出哪发榴弹，只要拉开对应的竖挂带即可。采用尼龙粘扣的形式扣合，也更方便用一只手取出榴弹。 第二型榴弹背心 第一型榴弹背心投入战场后，很快发现了一些问题，如背心采用的网格状尼龙材料耐用性不高，容易坏；每3发榴弹装入一个小口袋内，取用还是相对困难；用腋下两侧穿插的细绳调节榴弹背心的肥瘦不是很方便等等。根据士兵反映的以上问题，对第一型榴弹背心进行了全面改良，制作出第二型榴弹背心，并于1968年开始采用。

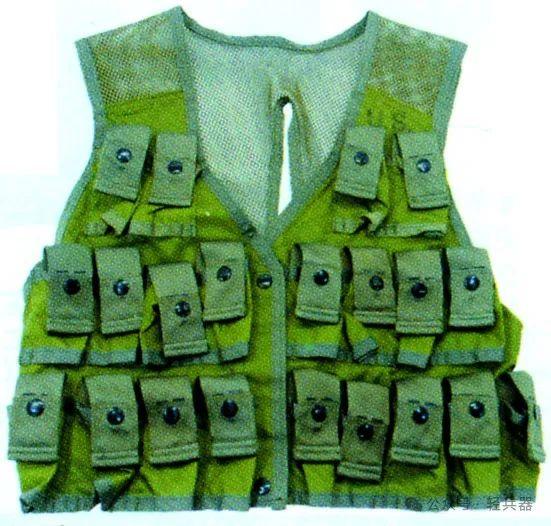

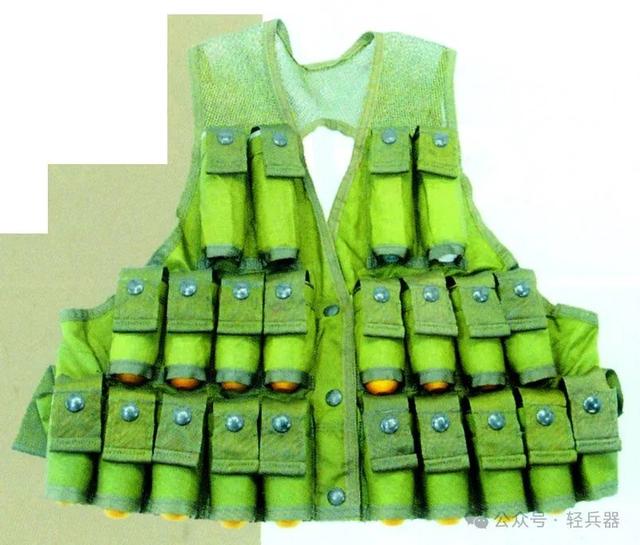

第二型榴弹背心不再采用3发装的榴弹袋，而是采用只能装1发弹的小榴弹袋。其胸前左右两侧各设有3排榴弹袋，第一排设有2个榴弹袋，第二排和第三排分别设有4个榴弹袋，共可携带20发榴弹，加之腋下两侧各设有2个榴弹袋，整个第二型榴弹背心共设有24个榴弹袋 第二型榴弹背心将旧式网格状尼龙材料改为加强型的新式网格状尼龙材料，更加结实耐用。其不再用腋下两侧穿插的细绳调节尺寸，因此腋下两侧的设计不再那么宽大，更符合人的体形，穿着更舒适。背部中间的开缝不再采用细长式设计，而是上窄下宽的三角形设计，开缝的底部两侧连接有一根横挂带，横挂带上设有调节扣，可调节挂带长短，进而调节榴弹背心的肥瘦。

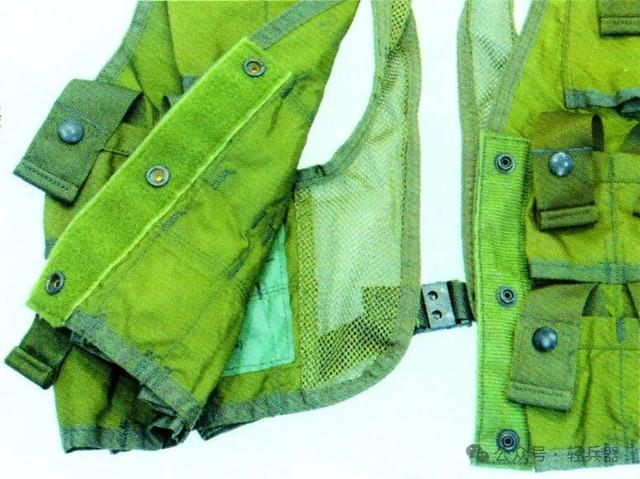

其将胸前左右两片用于扣合的尼龙粘扣从外侧移到了内侧，并且宽度大大减小，不仅更美观舒适，也更容易开合。同时尼龙粘扣的上下两端各设有一个塑料按扣，使闭合更紧实 为了方便取用榴弹，第二型榴弹背心不再采用3发装榴弹袋，而是采用1发装小榴弹袋。其胸前左右两侧各设有3排榴弹袋，第一排设有2个榴弹袋，第二排和第三排分别设有4个榴弹袋，共可携带20个榴弹，加之腋下两侧各设有2个榴弹袋，整个第二型榴弹背心共可携带24发榴弹。每个榴弹袋底部采用开口式设计，上方各设有一根竖挂带，作为口袋盖使用。每个口袋盖上设有一个柱形按扣，以扣合口袋盖。为了轻量化，按扣采用塑料材质，但如果反复开合，很容易破碎，这也是塑料按扣的一大缺陷。

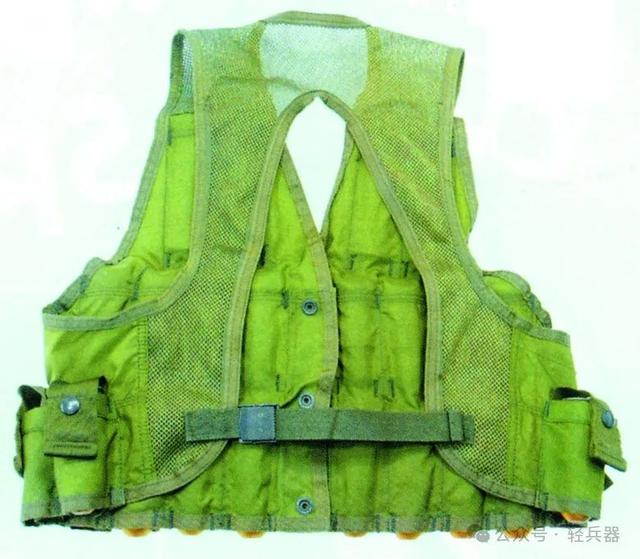

第二型榴弹背心的背面。其中间的开缝不再采用细长式设计，而是上窄下宽的三角形设计，开缝的底部两侧连接有一根横挂带，横挂带上设有调节扣，可调节挂带长短，进而调节榴弹背心的肥瘦 此外，其将胸前左右两片用于扣合的尼龙粘扣从外侧移到了内侧，并且粘扣宽度大大减小，不仅更美观舒适，也更容易开合；同时尼龙粘扣的上下两端各设有一个塑料按扣，使闭合更紧实。腋下两侧内部分别印有铭文，一侧的铭文为名称和储存编号，另一侧的铭文为榴弹背心的尺寸调节方法。 第三型榴弹背心 1975年，美军又对第二型榴弹背心加以改良，设计出第三型榴弹背心。其研制成功后，一直使用到1990年代，之后被MOLLE装具系统所取代。
第三型榴弹背心的设计与第二型基本相似，仅作细微改进
为了便于在穿着防弹背心时再穿着榴弹背心，将其背部开缝的尺寸大大增加，开缝底部两侧连接的横挂带的长度也相应增长

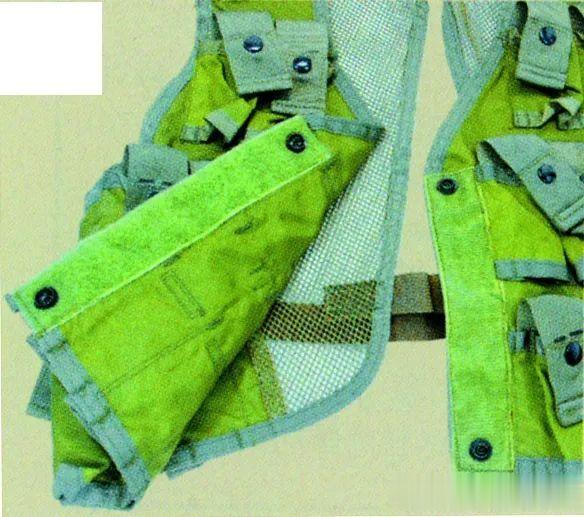

为了闭合更紧实，将扣合胸前左右两片的尼龙粘扣上设置的上下2个按扣，改为上中下3个按扣

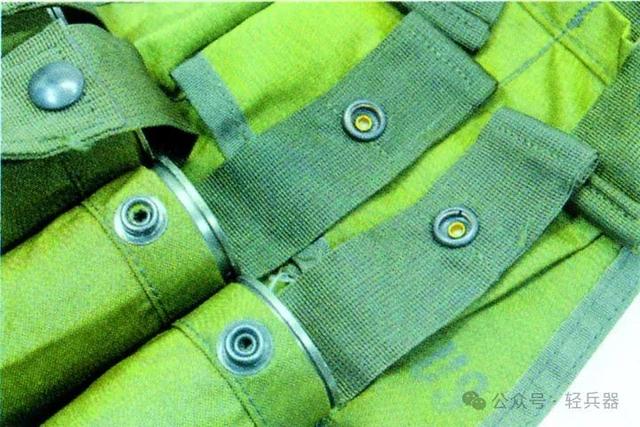

第三型榴弹背心上的按扣均采用金属材质 第三型榴弹背心的设计与第二型基本相似，仅作细微改进。其胸前左右两侧最上排的2个榴弹袋长度稍微加长，以收纳尺寸较长的照明榴弹。由于塑料按扣容易破碎，因此第三型榴弹背心上的按扣均采用金属材质。为了闭合更紧实，将胸前左右两片尼龙粘扣上设置的上下2个按扣，改为上中下3个按扣。为了便于在穿着防弹背心时再穿着榴弹背心，将其背部开缝的尺寸大大增加，开缝底部两侧连接的横挂带的长度也相应增长。此外，还将原本印在腋下两侧内部的铭文改为印在标签上，缝制在榴弹背心内侧。（待续） （原文发表于《轻兵器》2013年第3期上半月刊，文有删改） 重要通知！ 2023年合订本已上架，扫码进入链接购买：
