天线方向图（Antenna Radiation Pattern）是描述天线在空间各个方向上的辐射强度分布的图形。通过天线方向图，可以获取许多关于天线性能的关键信息。以下是天线方向图中的一些关键信息及其解析：

一、主瓣

定义：主瓣是天线方向图中辐射强度最大的区域，通常指向天线的最大辐射方向。

作用：主瓣决定了天线的主要辐射方向和能量集中程度。在通信系统中，主瓣的方向通常指向接收天线，以最大化信号强度。

二、旁瓣

定义：旁瓣是主瓣以外的次级辐射方向，通常辐射强度低于主瓣。

作用：旁瓣的存在会导致信号泄漏，可能引起干扰。因此，设计时通常希望旁瓣尽可能小。

三、后瓣

定义：后瓣是天线在相反方向（即与主瓣方向相反）的辐射方向。

作用：后瓣的存在也可能引起干扰，尤其是在全向通信系统中。设计时通常希望后瓣尽可能小。

四、波束宽度

定义：波束宽度是指主瓣在两个半功率点（即功率下降3dB）之间的角度。

作用：波束宽度反映了天线的定向性。波束宽度越窄，天线的定向性越好，能量集中度越高，但覆盖范围越小。

880MHz~960MHz 13dBi八木天线，N型母头连接器，36英寸长 LMR400同轴尾线，N型母头连接器，极化方式可调节

五、前后比

定义：前后比是主瓣最大辐射方向的功率与后瓣最大辐射方向的功率之比。

作用：前后比反映了天线在主瓣方向和后瓣方向的辐射强度差异。前后比越高，天线的定向性越好，干扰抑制能力越强。

六、方向性系数

定义：方向性系数是指天线在特定方向上的辐射强度与天线在各方向上平均辐射强度的比值。

作用：方向性系数反映了天线的定向性。方向性系数越高，天线的能量集中度越高。

七、增益

定义：增益是指天线在特定方向上的辐射强度与理想全向天线（各方向辐射均匀）的辐射强度的比值。

作用：增益综合考虑了天线的效率和方向性。增益越高，天线在特定方向上的有效辐射功率越大。

八、极化

定义：极化是指电磁波的电场矢量在空间中的取向。常见的极化类型包括线极化（水平极化和垂直极化）、圆极化和椭圆极化。

作用：极化类型影响天线的接收和发射性能。选择合适的极化类型可以提高系统的抗干扰能力和传输效率。

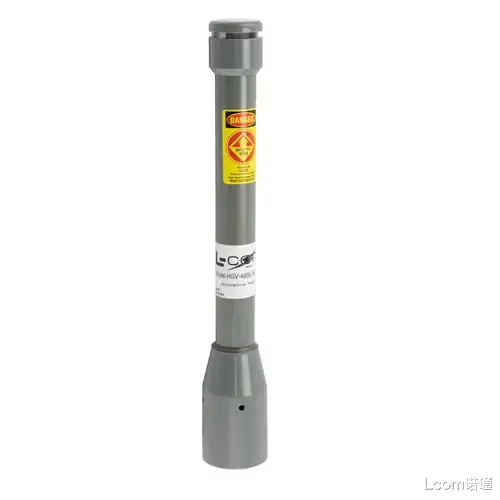

4.9GHz~5.8GHz 6dBi全向天线，N型公头连接器

九、交叉极化

定义：交叉极化比是指天线在主极化方向上的辐射强度与交叉极化方向上的辐射强度之比。

作用：交叉极化比反映了天线在主极化方向上的纯度。XPD越高，天线的极化纯度越高，抗干扰能力越强。

十、辐射效率

定义：辐射效率是指天线实际辐射出去的功率与输入总功率的比值。

作用：辐射效率反映了天线的损耗情况。辐射效率越高，天线的性能越好。

十一、零点

定义：零点是指天线方向图中辐射强度为零的方向。

作用：零点的存在可以用于抑制特定方向的干扰。设计时可以通过调整天线结构来引入零点。

十二、天线的三维方向图

定义：三维方向图是天线在三维空间中的辐射强度分布图。

作用：三维方向图提供了更全面的视角，可以帮助设计人员更准确地评估天线在不同方向上的性能。

十三、水平和垂直方向图

水平方向图：天线在水平面内的辐射强度分布。

垂直方向图：天线在垂直面内的辐射强度分布。

作用：水平和垂直方向图分别反映了天线在水平和垂直方向上的辐射特性，有助于设计人员更细致地优化天线性能。

天线方向图提供了丰富的信息，帮助设计人员和工程师评估天线的性能，优化天线的设计，以及在实际应用中选择合适的天线。通过分析天线方向图中的主瓣、旁瓣、波束宽度、前后比、方向性系数、增益、极化、交叉极化比、辐射效率等参数，可以全面了解天线的辐射特性和适用场景。
