你好，这里是网络技术联盟站，我是瑞哥。
在企业数据中心、服务提供商（ISP）和大型云服务架构中，网络设备和基础设施的性能决定了整个系统的效率和稳定性。链路聚合（Link Aggregation），作为一种网络技术，能够有效汇聚多个物理链路以实现带宽提升、冗余保护和负载均衡，是满足这些需求的关键手段。
链路聚合的概念最早源自于企业网络中对冗余和高带宽的迫切需求。在早期，网络设备主要依赖单个物理链路传输数据，这不仅限制了网络的带宽，还增加了单点故障的风险。如果某个物理链路出现故障，整个网络可能会受到严重影响。链路聚合技术的引入改变了这种状况，它允许多个物理链路在逻辑上聚合为一个虚拟链路，提供带宽的同时，确保了网络的高可用性。
今天，链路聚合已经成为网络管理的基本工具之一。企业网络、数据中心甚至家庭网络中，都可以看到它的身影。无论是Cisco、华为、Juniper这样的网络设备厂商，还是Linux、Windows等操作系统平台，都支持链路聚合，并且提供了多种配置和管理的方式。
本文瑞哥带大家详细了解链路聚合的概念、工作原理、协议，以及华为和思科设备如何配置链路聚合，相信大家看完一定有所收获！
前置知识：为啥需要链路聚合？过去几十年来，以太网链路带宽大幅增加：
10M --> 100M --> 1000M (1G) --> 10G --> 40G/100G --> 200/400G --> 800G1983 1995 1999 2002 2010 2017 2022网络基础设施的发展历程中，带宽和可靠性始终是两个核心指标。随着应用的多样化和数据量的迅猛增长，单条链路的带宽往往无法满足传输需求。以数据中心为例，数十甚至数百台服务器同时传输数据，这对网络链路提出了极高的带宽要求。而链路聚合提供了一种简单而有效的解决方案：通过多条物理链路的并行传输，极大提升了带宽的上限。
链路聚合的另一个关键好处是冗余性。传统的网络架构中，某条链路的中断可能导致整个网络或部分业务停滞，这对于高可用性要求严格的企业来说是难以接受的。链路聚合通过将多个链路整合在一起，当其中某条链路发生故障时，网络可以无缝切换到其他链路继续工作，保证业务不中断。
此外，链路聚合的负载均衡功能使得网络流量能够更均匀地分布在多条链路上，从而避免了某条链路超负荷运行的问题。这在提高网络性能的同时，还能延长设备的使用寿命。
链路聚合最常见的应用场景之一是在企业网络中。企业通常有多个服务器、交换机和路由器相互连接，它们之间的数据传输量非常大。链路聚合可以帮助这些设备之间实现更快、更稳定的数据传输。例如，数据中心中的存储网络、服务器到交换机的连接、交换机到核心路由器的连接等，都可以通过链路聚合来提高带宽和可靠性。

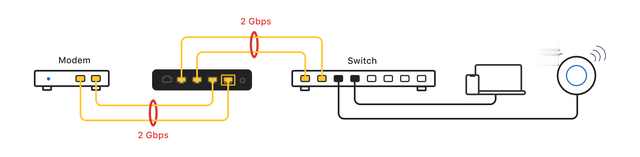

在电信行业中，服务提供商（ISP）也广泛应用链路聚合技术。例如，为了提供更高的网络带宽给家庭用户，ISP 可以将多个上行链路通过链路聚合技术捆绑在一起，从而提升整体的网络性能。
链路聚合还在云计算和虚拟化环境中发挥着重要作用。随着云计算的普及，虚拟化技术的使用变得越来越广泛，数据中心网络的需求也随之增加。链路聚合帮助这些虚拟化环境在提供高带宽的同时，保持了数据传输的高可靠性。
链路聚合的基本概念链路聚合的核心目标是将多条独立的物理链路组合起来，使它们看起来像一条单一的逻辑链路。通过这种方式，数据可以同时通过多个物理链路进行传输，从而提升整体网络的带宽。此外，如果某一物理链路出现故障，剩余的链路可以继续工作，确保网络的可靠性和高可用性。
链路聚合不仅适用于交换机之间的连接，还可以应用于服务器与交换机之间、路由器与交换机之间，甚至是在存储网络（SAN）中实现更高的带宽和冗余性。
常见的链路聚合术语包括：
链路聚合组（LAG，Link Aggregation Group）：指多个物理端口的组合，这些端口可以汇聚成一个逻辑接口。EtherChannel：这是Cisco设备中对链路聚合的实现名称。LACP（Link Aggregation Control Protocol）：这是IEEE 802.3ad标准中的一种协议，用于自动管理链路聚合组中的成员端口。PAgP（Port Aggregation Protocol）：这是Cisco专有的链路聚合协议，与LACP类似，但仅适用于Cisco设备。链路聚合的主要功能带宽聚合：将多个物理链路的带宽汇聚到一个逻辑链路中。例如，如果你有4条1Gbps的物理链路，通过链路聚合，它们可以一起提供高达4Gbps的带宽。这个功能尤其在数据中心等高负载环境中至关重要。冗余和容错：链路聚合能够提高网络的冗余性。当聚合组中的某一物理链路发生故障时，其他链路将继续传输数据，从而避免网络中断。这种机制为企业级网络提供了高可用性。负载均衡：链路聚合中的负载均衡机制可以根据不同的算法，将流量分配到多个物理链路上。这不仅可以优化带宽使用，还能防止某一条链路过载。设备连接简化：在网络设备中，链路聚合可以简化设备之间的连接。通过将多个物理链路组合为一个逻辑链路，网络管理员可以减少管理单个物理链路的复杂性。
链路聚合的关键协议在链路聚合的实现过程中，协议的选择和配置至关重要。常见的链路聚合协议包括：

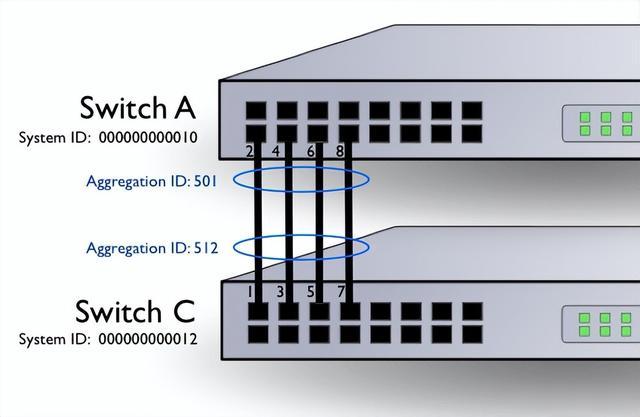

LACP（链路聚合控制协议）LACP是链路聚合的标准协议，定义在IEEE 802.3ad标准中。它允许网络设备自动发现和协商链路聚合的配置。LACP通过在聚合链路两端交换LACP协议数据单元（LACPDU）来建立和管理链路聚合组。其主要功能包括：
LACP协议可以自动检测设备之间的可用链路，并将它们捆绑在一起形成链路聚合组。这避免了手动配置的复杂性和潜在错误。
LACP可以监控链路的健康状态，当某条物理链路发生故障时，它会自动从链路聚合组中移除该链路，确保网络的可靠性。
LACP有两种工作模式：
主动模式（Active Mode）：设备主动发送LACPDU帧，以探测并建立链路聚合。被动模式（Passive Mode）：设备只响应收到的LACPDU帧，不主动发起链路聚合。通过在一端配置为主动模式，另一端配置为被动模式，网络设备可以协商链路聚合。
PAgP（端口聚合协议）PAgP是Cisco专有的链路聚合协议，功能与LACP类似。它通过PAgP协议包管理链路聚合组的端口。PAgP会定期发送PAgP数据包来监视端口状态，并根据需要添加或删除链路。
与LACP相似，PAgP也有两种工作模式：
自动模式（Auto Mode）：设备在接收到对端设备的PAgP消息后自动启动链路聚合。可协商模式（Desirable Mode）：设备主动发送PAgP消息，以尝试协商链路聚合。虽然PAgP与LACP在功能上相似，但由于它是Cisco专有协议，通常只在Cisco设备之间使用。
静态链路聚合静态链路聚合是一种不使用LACP或PAgP协议的配置方式，管理员手动配置链路聚合组的成员端口。这种方式虽然相对简单，但缺少自动检测和容错机制。管理员需要确保所有配置的链路参数（如速度、双工模式、VLAN等）完全一致，否则链路聚合可能无法正常工作。
链路聚合的负载均衡机制链路聚合中的负载均衡机制非常重要，它决定了如何将网络流量分配到多个物理链路上。常见的负载均衡算法包括：
基于源和目的MAC地址：设备根据数据包的源MAC地址和目的MAC地址，将数据流映射到某一条链路。这种方法在二层网络中非常常见，适合交换机之间的链路聚合。基于源和目的IP地址：在三层网络中，设备可以基于源IP地址和目的IP地址来分配流量。这种方法适用于路由器或三层交换机之间的链路聚合。基于TCP/UDP端口：对于某些场景，可以基于传输层的TCP或UDP端口来均衡负载。这种方法在应用层流量的负载均衡中比较常见。每种负载均衡算法都有其适用的场景和优势。管理员可以根据实际需求选择最合适的负载均衡方式。
链路聚合的工作原理链路聚合的核心工作原理是通过将多个物理链路绑定在一起，形成一个逻辑链路。该逻辑链路在网络设备中被视为单一的接口，而背后实际上是多条物理链路共同承载流量。链路聚合中的每一条物理链路都是并行工作的，但它们共同形成了一个逻辑通道。
为了确保链路聚合能够正常工作，网络设备必须协调好物理链路之间的通信。通过链路聚合协议（如LACP），设备能够自动发现链路并管理其状态。
具体来说，链路聚合的工作原理可以概括为以下几个步骤：
物理链路的绑定：在链路聚合中，多个物理接口被绑定到同一个逻辑接口。这意味着这些接口在网络设备上将被视为一个单一的端口。链路状态的协商：链路聚合协议（如LACP）会在设备之间发送协议数据包，协商每条物理链路的状态，确保它们处于工作状态并且可以共同传输流量。如果某条链路出现故障，协议将从逻辑链路中移除该物理链路。负载均衡的实施：当数据流经过链路聚合组时，设备会根据配置的负载均衡算法，决定将数据分配到哪一条物理链路上。负载均衡的算法会根据源IP地址、目的IP地址、MAC地址或端口号等参数来进行决策。故障检测与恢复：在链路聚合的运行过程中，如果某一条物理链路出现故障，链路聚合协议将自动检测到该问题，并将其从逻辑链路中移除。这种故障检测和恢复机制确保了数据传输的连续性，并且不会对用户造成影响。链路聚合的配置部署链路聚合时，需要按照以下步骤进行操作：
在开始配置链路聚合之前，网络管理员需要确保所有设备都支持链路聚合功能，并且确认以下事项：
链路聚合设备的兼容性：检查所使用的交换机、路由器或服务器是否支持LACP、PAgP或其他链路聚合协议。接口类型与速率匹配：确保将要聚合的物理链路具有相同的速率和双工模式。例如，如果你要聚合的是千兆以太网端口，那么所有端口的速率和双工模式都必须一致。拓扑规划：规划好链路聚合组（LAG）的接口数量和具体的网络拓扑，确保它能够实现带宽提升和冗余保护的目标。

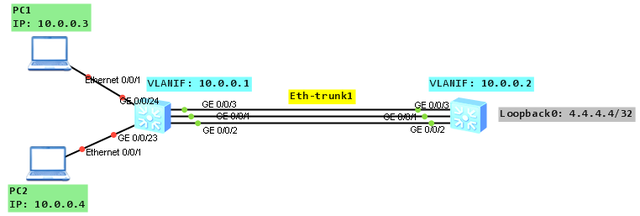

华为设备上启用LACP：步骤1：进入系统视图首先，通过SSH或控制台登录到你的华为设备，并进入系统视图：
<HUAWEI> system-view步骤2：创建Eth-Trunk接口并配置LACP模式接下来，创建一个Eth-Trunk接口，并将需要捆绑在一起的物理接口加入其中。假设你要创建一个名为Eth-Trunk 1的接口：
[HUAWEI] interface eth-trunk 1[HUAWEI-Eth-Trunk1] mode lacp-static这将把Eth-Trunk 1配置为LACP静态模式。
步骤3：将物理接口加入Eth-Trunk将需要捆绑的物理接口加入到Eth-Trunk 1中：
[HUAWEI-Eth-Trunk1] trunkport gigabitethernet 0/0/1 to 0/0/3这将把接口GigabitEthernet0/0/1到GigabitEthernet0/0/3加入到Eth-Trunk 1中。
步骤4：配置系统优先级和接口优先级你可以进一步配置系统优先级和接口优先级，以确定主动端和活动链路：
[HUAWEI] lacp priority 100[HUAWEI] interface gigabitethernet 0/0/1[HUAWEI-GigabitEthernet0/0/1] lacp priority 100[HUAWEI] interface gigabitethernet 0/0/2[HUAWEI-GigabitEthernet0/0/2] lacp priority 100步骤5：配置负载分担方式你可以配置负载分担方式，以确保流量在多个链路之间均匀分配：
[HUAWEI-Eth-Trunk1] load-balance src-dst-mac步骤6：验证配置最后，使用以下命令验证Eth-Trunk和LACP的配置：
[HUAWEI] display eth-trunk 1这个命令将显示Eth-Trunk接口的详细信息，包括成员端口的状态和LACP协商状态.
思科设备上启用LACP步骤1：进入全局配置模式首先，通过SSH或控制台登录到你的思科设备，并进入全局配置模式：
Switch# enableSwitch# configure terminal步骤2：创建EtherChannel并配置LACP模式接下来，创建一个EtherChannel，并将需要捆绑在一起的物理接口加入其中。假设你要创建一个名为EtherChannel 1的EtherChannel，并将接口GigabitEthernet0/1和GigabitEthernet0/2捆绑在一起：
Switch(config)# interface range gigabitethernet 0/1 - 2Switch(config-if-range)# channel-group 1 mode active这将把接口GigabitEthernet0/1和GigabitEthernet0/2加入到EtherChannel 1中，并使用LACP协议进行动态协商。
步骤3：配置LACP参数你可以进一步配置LACP的参数，例如系统优先级、端口优先级和LACP速率：
Switch(config)# lacp system-priority 32768Switch(config-if)# interface gigabitethernet 0/1Switch(config-if)# lacp port-priority 100Switch(config-if)# lacp rate fast这些命令分别设置系统优先级、端口优先级和LACP协商速率。
步骤4：验证配置最后，使用以下命令验证EtherChannel和LACP的配置：
Switch# show etherchannel summarySwitch# show etherchannel detail这些命令将显示EtherChannel接口的详细信息，包括成员端口的状态和LACP协商状态.
LACP的配置有哪些注意事项？接口一致性：确保加入链路聚合组的所有接口类型和速率相同。确保链路两端的物理接口数量、速率、双工方式和流控配置一致。系统优先级：配置系统优先级以确定主动端，便于根据主动端口的优先级选择活动端口。负载均衡：配置负载均衡方式，以确保流量在多个链路之间均匀分配。活动接口数量：配置活动接口数量的上限阈值，以在保证带宽的情况下提高网络的可靠性。LACP模式一致性：确保本端和对端设备的LACP模式一致。如果本端配置为LACP模式，对端设备也必须配置为LACP模式。冗余和备份：配置冗余备份链路，以在活动链路故障时自动切换到备份链路，确保数据传输的连续性。LACP超时时间：配置接收LACP报文的超时时间，以确保链路聚合组的稳定性。
记忆小技巧链路聚合（Link Aggregation）是一种将多个网络接口捆绑在一起以增加带宽和提供冗余的技术，通常使用LACP（Link Aggregation Control Protocol）模式进行配置。LACP（Link Aggregation Control Protocol，链路聚合控制协议）是一种基于IEEE 802.3ad标准的协议，用于实现链路的动态聚合与解聚合。
