网线中直连线、交叉线和反转线的对比

Lcom诺通 2024-11-08 08:44:30

网线中的直连线、交叉线和反转线是根据线序的不同分类的,它们在不同的网络连接场景中具有特定的应用。本文将围绕这三种线序的具体解析和应用场景进行介绍。

一、直连线

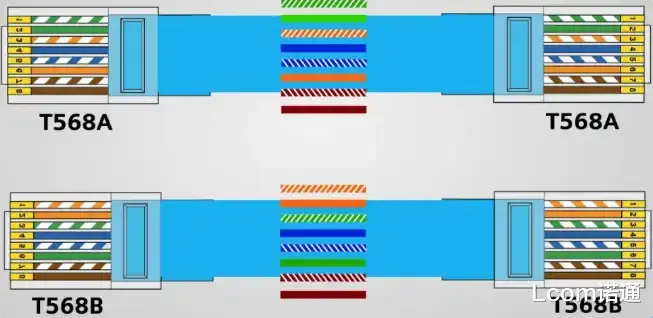

1、线序:直连线的两端线序相同,即1号针脚对应1号针脚,2号针脚对应2号针脚,依此类推。

2、标准:通常遵循T568A或T568B标准。

3、具体线序:

T568A:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕

T568B:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕

4、应用场景:

计算机到交换机:连接计算机的网卡(NIC)到交换机。

路由器到交换机:连接路由器的LAN口到交换机。

交换机到交换机:连接两个不同品牌的交换机。

调制解调器到路由器:连接调制解调器的WAN口到路由器的WAN口。

打印机到交换机:连接网络打印机到交换机。

二、交叉线

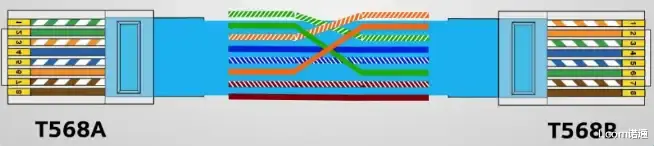

1、线序:交叉线的一端采用T568A标准,另一端采用T568B标准,或者两者的1号和3号针脚、2号和6号针脚互换。

2、标准:通常用于连接两个相同类型的设备。

3、具体线序:

T568A 一端:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕

T568B 另一端:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕

4、应用场景:

计算机到计算机:直接连接两台计算机的网卡,用于文件共享或临时网络。

交换机到交换机:连接两个相同品牌的交换机,用于堆叠或扩展网络。

路由器到路由器:连接两个路由器的LAN口,用于网络互联。

交换机到集线器:连接交换机和集线器,用于扩展网络。

三、反转线

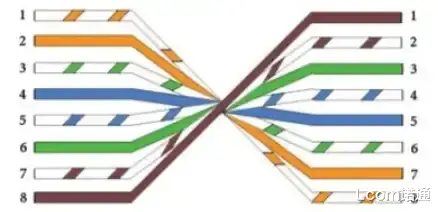

1、线序:反转线的一端线序完全颠倒,即1号针脚对应8号针脚,2号针脚对应7号针脚,依此类推。

2、标准:通常用于连接网络设备的控制台端口(Console Port)。

3、具体线序:

一端:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕

另一端:棕、白棕、绿、白蓝、蓝、白绿、橙、白橙

4、应用场景:

计算机到路由器控制台:连接计算机的串口到路由器的控制台端口,用于配置和管理路由器。

计算机到交换机控制台:连接计算机的串口到交换机的控制台端口,用于配置和管理交换机。

计算机到其他网络设备控制台:连接计算机的串口到其他网络设备(如防火墙、无线接入点)的控制台端口,用于配置和管理设备。

四、总结

直连线:用于连接不同类型的设备,如计算机到交换机、路由器到交换机等。

交叉线:用于连接相同类型的设备,如计算机到计算机、交换机到交换机等。

反转线:用于连接网络设备的控制台端口,如计算机到路由器或交换机的控制台端口。

了解这些线序及其应用场景有助于在网络连接和设备配置中选择合适的网线类型,确保网络的正常运行和高效管理。
