一、电力电缆线路故障分类

电力电缆线路的故障可分为下列四类：

1、低阻故障

低阻故障是指电缆中某相的某点对地或相间绝缘电阻小于200Ω时的故障。当等于零时则称为短路故障，是低阻故障的特殊情况。

2、高阻故障

高阻故障是指电缆中某相的某点对地或相间绝缘电阻大于200Ω时的故障。当等于绝缘电阻的规定值时，就是无故障。

3、开路故障

开路故障表现为终端无电压或电压很低，在某点存在电阻，当该电阻为∞时就是断线故障。

4、闪络性高阻故障

闪络性高阻故障大多在预防性耐压试验时发生，故障现象不一定相同：有时在接近所要求的试验电压时击穿，然后又恢复；有时会连续击穿，但不稳定；有时在一定电压下击穿，待绝缘恢复后击穿现象便完全停止。

二、电力电缆故障探测方法

电力电缆故障的探测方法很多，对于不同性质的故障，应用不同的探测方法来寻找故障点。

1、低电阻短路接地故障

对于低电阻接地故障，不论电缆为单芯或多芯短路接地，一般均可用惠斯登电桥以回线法测到故障点。用此法测量时，必须有一芯是良好的。如遇三芯短路接地，则必须借用其它并行线路的良好芯线或安装临时线作为回路。

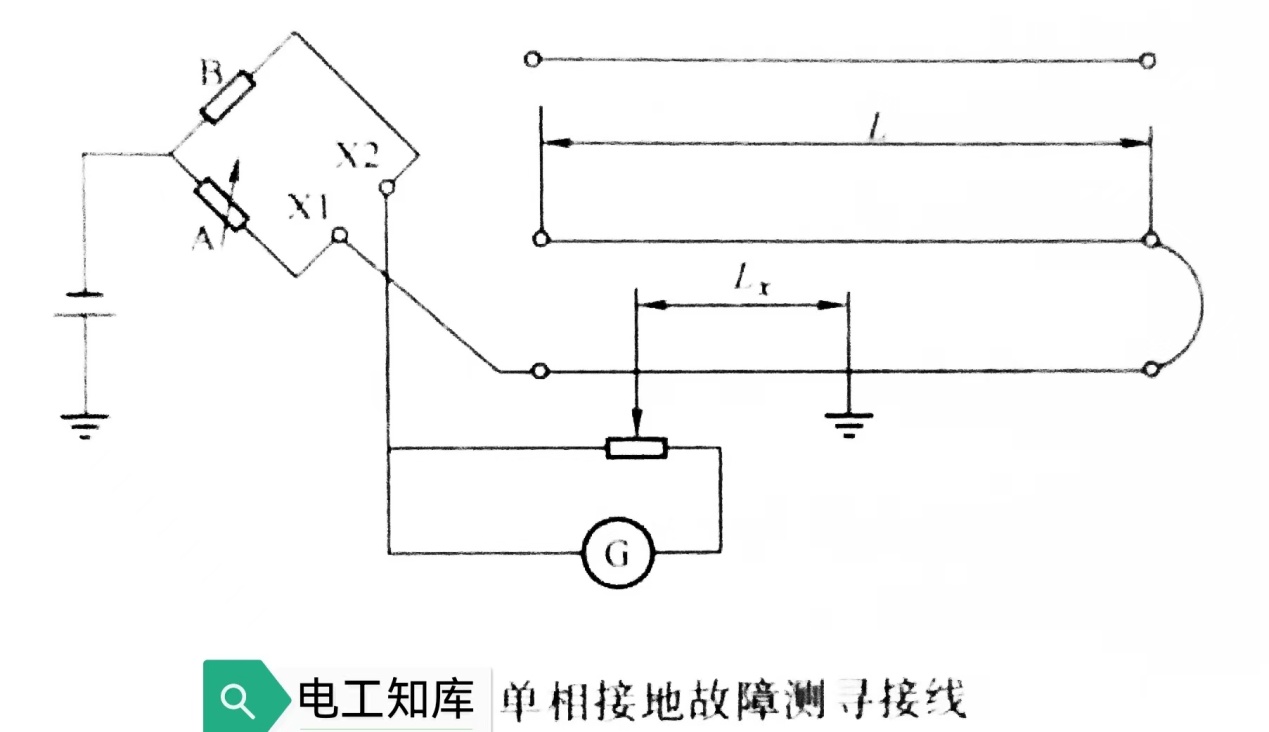

1）单相接地故障测寻接线如下图所示。

当故障点接X2时，故障点距离甲端为：

Lx=A/(A+B)×2L；

当故障点接X1时，故障点距离甲端为：

Lx=B/(A+B)×2L。

其中，A为电桥可变臂读数，单位Ω；B为电桥另一臂读数，单位Ω；L为线路长，单位m；Lx为电缆试验端离故障点距离，单位m。

2）两相短路时，方法与单相接地相同，此时应将电源正极接在另一根坏的电缆芯线上，被测故障相末端与完好相短接构成环线。

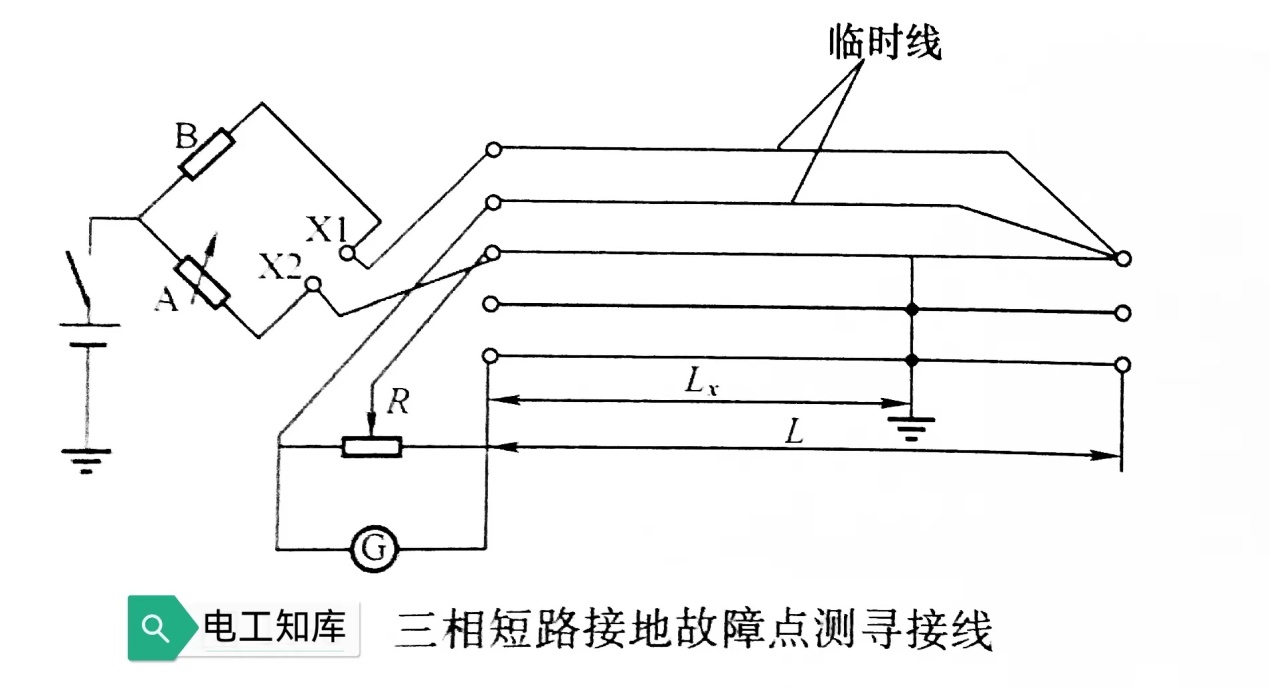

3）三相短路时，应用其它线或临时线作为回线，如下图所示。

当故障相接于X2时，故障点距甲端为：

Lx=A/(A+B+R)×L；

当故障点接于X1时，故障点距甲端为：

Lx=B/(A+B+R)×L。

其中，A为电桥可变臂读数，单位Ω；B为电桥另一臂读数，单位Ω；L为线路长，单位m；Lx为电缆试验端离故障点距离，单位m；R为临时线的单根线电阻，单位Ω，如R远小于(A+B)，可忽略不计。

2、高电阻短路接地故障

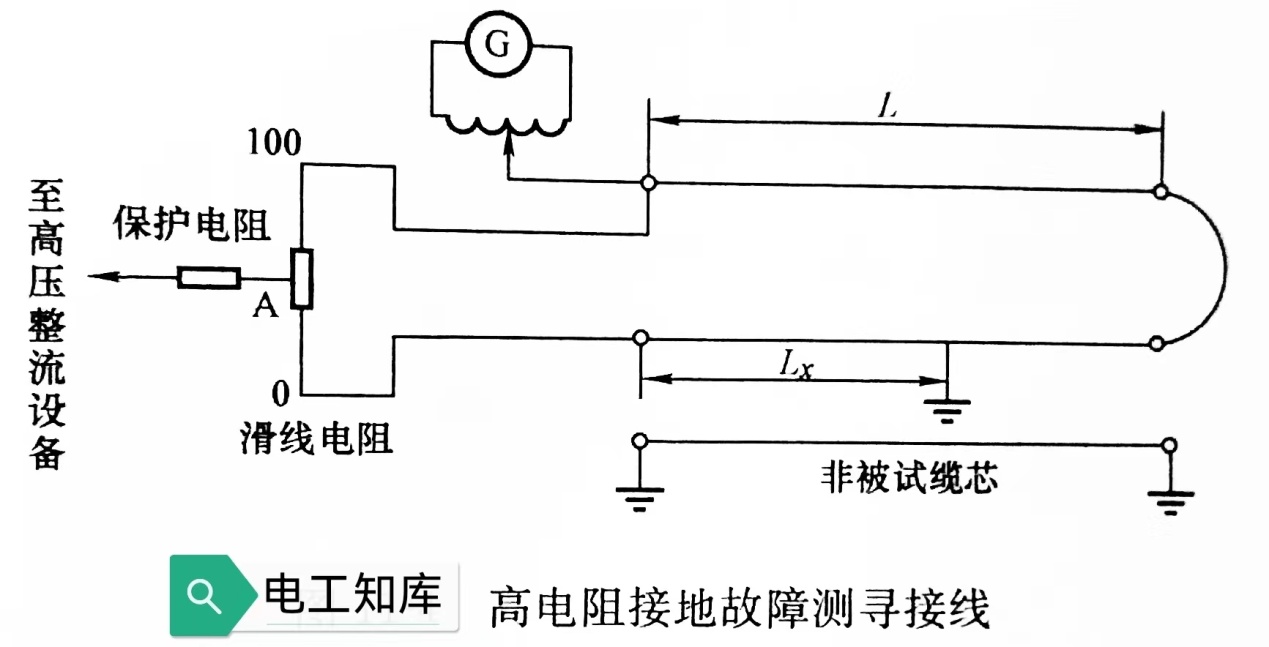

高电阻短路接地故障基本上也是采用回线法测寻，但由于故障点电阻太大，必须使通过的故障电流不能太小。高压电源是用整流设备取得的，试验时，可采用绝缘台，操作分配器和电桥的绝缘杆握手部分均须接地，非被试点也必须接地，接线如下图所示。

当故障点接于0端时，故障距离为：

Lx=2L×A/100；

当故障点接于100端时，故障距离为：

Lx=2L×(1-A/100)。

探测高电阻短路接地故障时，由于使用高压设备不易调整，故准确度较差。因此，可先用直流高压将故障点击穿，再通交流将故障点烧穿，使其成为低电阻接地，再用上述探测低电阻接地故障点的方法，即能准确地测出接地故障点的位置。

3、闪络性故障

对于闪络性故障，可以用下列方法处理：

1）将故障点用直流电压重复性击穿，使其变为低阻接地，再用交流烧穿，变为稳定性低阻接地。

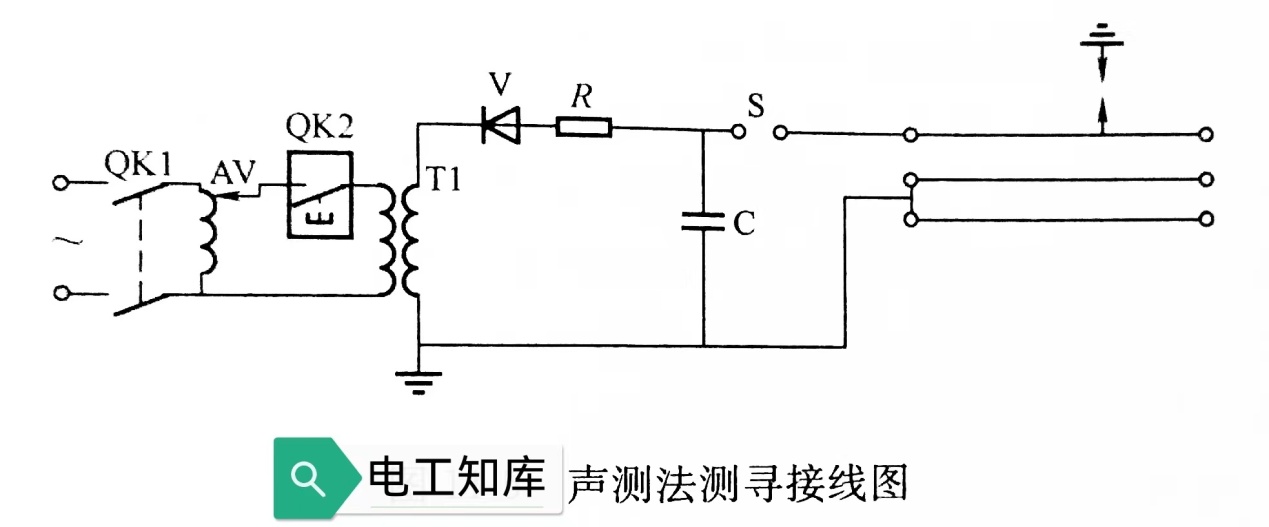

2）用声测法测寻，如下图所示。

如上图，利用电容C充电后经放电球隙S向故障点放电，放电时，在故障点处就产生较大的放电声。在试验过程中，电缆的两端、中间接头以及电缆暴露在空气中的部分，派人监听放电声音，就能找到故障点的位置。
