M107结构与特征

M107附件包括提把、支架以及机械瞄具三部分。

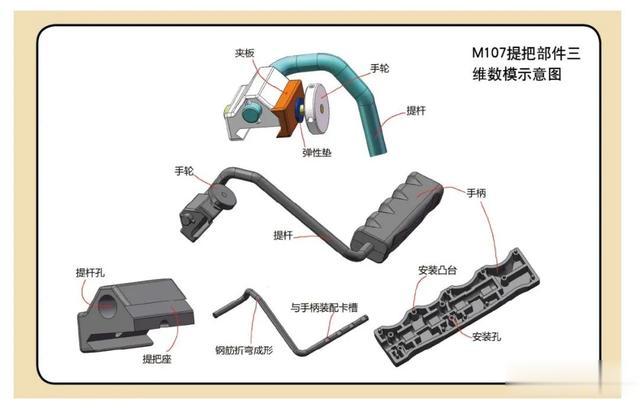

提把 提把通过皮卡汀尼导轨接口固定在枪身上，接口处设有手轮，提把可绕轴在枪身左侧、上方和右侧范围内转动，携行时具有较好的适应性。

M107提把部件三维数模示意图

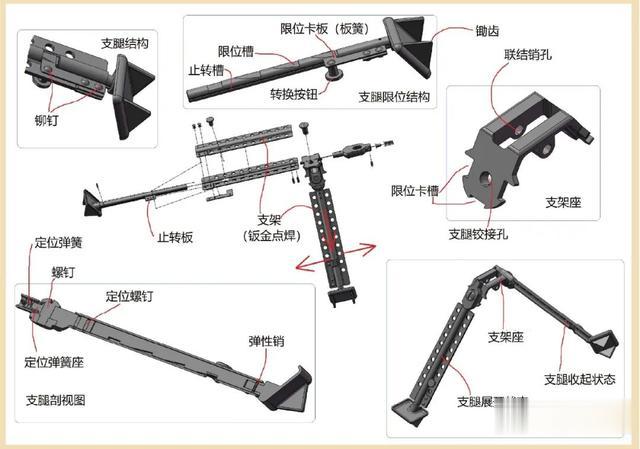

脚架 M107有前后两个脚架，前方为两脚架，后方为单脚架。两脚架为八字结构，支腿展开后自然形成夹角，在收起后两支腿呈平行关系。两脚架座在180°范围内具有3个限位卡槽，转换时将支架沿着限位卡槽拔出后再转动。支腿上有4个伸缩限位槽，通过弹性限位卡板限位，展开时直接拉动支腿，收缩时，先按压转换按钮，待限位槽不受限位卡板约束后，将支腿插入支架。支脚上有两个尖利的锄齿，在土壤上能轻松驻地。两脚架主体由钣金点焊合成，结构简单。两个支腿安装在支架座上，在支架座上方设有与下机匣组件铰接的接口，通过连接销实现连接。

M107两脚架三维数模示意图

M107单脚架三维数模示意图

单脚架安装在肩托前下方位置处。单脚架的结构较为简单，利用锁紧轮上部的圆顶卡入支架上的球窝来定位，调节时手动拧松锁紧轮，将支架推拉至合适的位置后再拧紧锁紧轮。

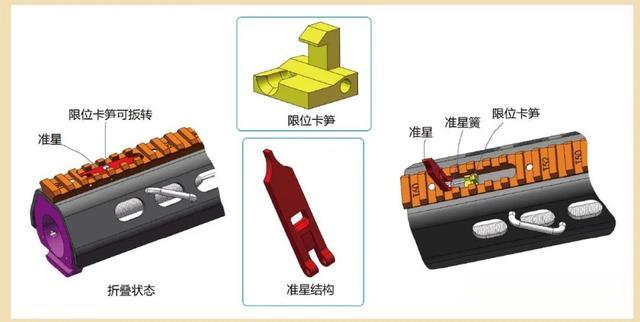

机械瞄具 狙击步枪射击时，通常通过加装在皮卡汀尼导轨上的光学瞄具进行瞄准，虽然机械瞄具功能被弱化，但在特殊或紧急情况下，其便捷性是光学瞄具所不具备的，因此机械瞄具仍然是狙击步枪必不可少的装置。M107的机械瞄具由可调式折叠照门和折叠式准星组成，准星结构较为简单，安装在皮卡汀尼导轨内部，用一个很巧妙的限位卡笋约束。使用时，向后扳动限位卡笋，准星会在准星簧(扭簧)作用下自动翻转到直立状态。

M107准星结构三维数模示意图

M107照门结构三维数模示意图

可调式照门由照门座、表尺座、方向调节器和高低调节器等零件组成。照门座被两个从上机匣内部向外装入的螺钉固定在皮卡汀尼导轨尾端。表尺座可在180°范围内翻转，有两个水平定位和一个竖直定位。分划板装在表尺座的导轨槽内，通过分划固定螺钉固定，可利用分划固定螺钉调节归零。照门安装在表尺座的导轨内，利用分划板约束其脱出，与高低调节器之间采用矩形螺纹进行调节。照门的方向调节功能与一般瞄具相似，差异较大的是高低调节功能。高低调节器设置在表尺座顶端，头部有沿周均布的定位槽，通过钢珠限位，在调节时具有清晰的到位感。

M107工作原理

枪械使用时，将装有枪弹的弹匣插入弹匣座，拉动拉机柄供弹上膛，解除保险后扣动扳机，释放击针。击针在簧力作用下，打击枪弹底火引燃发射药，产生的火药燃气推动弹头沿枪管飞出。同时，枪管和自动机一起后坐，自动机完成开锁后与枪管分离，枪管在后坐停止后复进，自动机继续后坐，依次完成抛壳、复进、供弹与闭锁等动作，回到待发状态。发射时，发射机构由待发状态转换为击发状态。而自动机后坐时，击发机构则由击发状态转换为待发状态。当自动机闭锁到位时，发射机构则由击发状态转换为待发状态，等待下一次扣动发射。

M107发射与击发机构工作原理三维数模示意图

M107采用枪管短后坐原理，半自动发射方式。枪管短后坐原理对于自动武器来说，是降低发射后坐的核心理论，从动量的角度考虑，采用该原理无疑是减小枪械后坐的最佳方案。其中，最具代表性的枪械是卢格P08手枪。1980年代，该原理已被广泛应用于重型单兵武器，我国12.7mm重型机枪同样采用这一原理。

采用枪管短后坐原理的枪械中，除手枪外，一般要设置加速机构。它是自动机工作中，实现开锁与加速的必备机构，目的在于，增加后坐速度或者重新分配后坐运动中枪管与自动机的能量。该设计的优点在于，一方面可以增加自动机后坐速度，确保自动机安全可靠工作，另一方面减小枪管后坐速度以及后坐到位时产生的撞击。

从动能的计算公式可知，改变物体的运动动能，可从质量或速度两方面予以实现，加速机构正是通过改变自动机速度来增大动能。M107的加速器设置在枪机框上，工作过程中承担着开锁的角色，所以也有人叫它“开锁器”。那么有人会问，手枪怎么没有这个功能呢？这是由于手枪的套筒质量大于枪管质量，套筒在运动中获得的能量较大，足以确保自动机可靠工作。

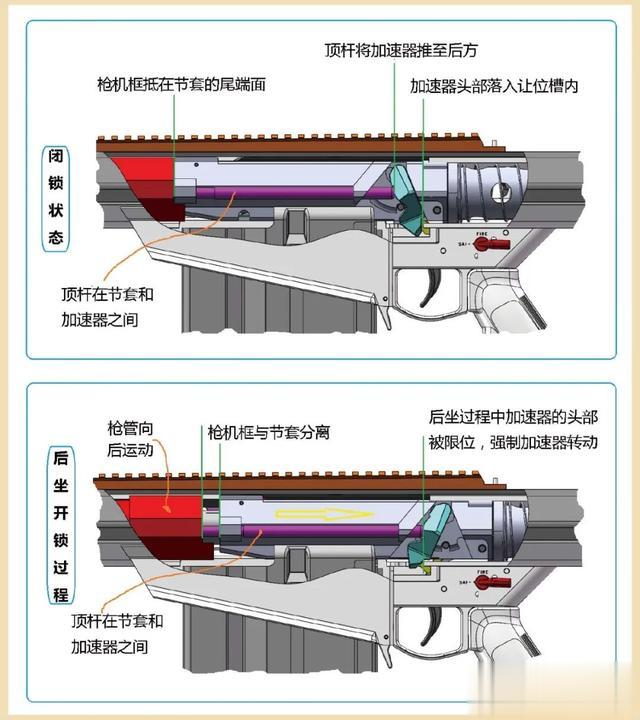

M107发射时，枪管部件与枪机组件一起后坐。当加速器与下机匣的阻挡面相互接触时，加速器被强制顺时针拨转，推动顶杆向枪管方向运动。由于顶杆被枪管顶住，产生的反作用力迫使枪机框加速向后运动，枪机框在加速运动过程中，导柱与导向槽之间发生相对运动，以此带动枪机绕轴转动，完成开锁。

枪机开锁后，导柱与导向槽带动面结合，带动枪机继续向后运动，抛壳后枪机组件继续运动直到停止。整个过程中，加速器始终处于开锁状态。随后，枪机组件开始复进，完成供弹，当加速器运动至下机匣让位槽处时，节套阻止顶杆继续运动，此时，枪机框带动加速器继续前移，加速器从开锁状态转换为闭锁状态。

M107开闭锁工作三维数模示意图

自动机从复进到闭锁过程三维数模示意图

为了确保自动机复进时，枪机与枪机框之间处于相对静止状态，在枪机框顶部设有推动卡笋。当枪机进入节套闭锁齿槽位置时，枪管导轨与推动卡笋发生接触，强制其发生转动。此时，枪机与枪机框之间相向靠近的约束被解除，枪机框继续复进，带动导柱沿枪机上导转槽运动，迫使枪机发生转动。当枪机框复进到位时，完成闭锁。

发射与击发机构工作原理

发射时，扳动保险轴将其转换到发射档位，保险轴对扳机的约束由此解除。扣动扳机时，扳机将传动杆抬起，传动杆又将推动板抬起，迫使击针阻铁旋转并释放击针，击针在簧力作用下打击底火。自动机没有复进到位时，即便松开扳机，扳机仍无法回位。只有当自动机复进到位时，传动杆被拨杆自动抬起，解除对扳机的限位，扳机才能在簧力作用下自动回位。再次扣动扳机，进行二次发射。

保险机构原理

M107保险机构设有手动保险及闭锁不到位保险。手动保险对扳机进行限位。手动保险解除后，扳机尾部则伸入保险轴凹槽部位。闭锁不到位保险功能，即击发机构被安置于枪机框上，利用该位置关系，当闭锁不到位时，即便击针阻铁与击针钩挂意外松脱，甚至处于击发状态，击针仍会受到拨杆限制，无法伸出弹底窝发生前移。

发射机组件与下机匣组件组合分解

枪械在分解状态携行时，枪机组件与下机匣组件处于结合状态。结合时，先将枪机组件沿复进机孔推入，当拨杆头部越过下机匣上的拨杆限位面时，在簧力作用下自动插入的拨杆孔内；当松开枪机组件时，在复进簧力作用下前移，拨杆限位面处将拨杆阻挡，阻碍枪机组件继续前移，此时，枪机的尾端还在复进机孔内，无法向上脱出，确保两者结合在一起。

M107发射机组件与下机匣组件分解原理三维数模示意图

拆卸时，先将枪机组件向后拉，当从缓冲器上方最前端孔中可以看到传动杆尾部时，将后连接销从孔内插入并用力下压，强制拨杆头部升起，解除下机匣对拨杆的约束，然后向前推动枪机组件，即完成分解。此外，枪机组件与下机匣组件分离时，由于枪机组件停留位置相对前移，发射机无法控制击发机构，击针尚处于待发状态。因此，不使用时，需将击针转换为击发状态，可将后连接销插入枪机框上的击针状态转换孔内，并下压，将击针阻铁压转，释放击针，以此实现击针状态转换。

印象M107

M107既具俄罗斯枪械简洁硬朗的外观，又兼有欧美枪械可靠卓越的性能，使其散发出令对手胆寒的强大气场，综合性能令其他枪械难以企及。

俄皮美心 风格混搭

从全枪结构零部件看，较多使用钣金件，承袭俄罗斯枪械一贯作风，其钣金零部件的高工艺性、高材料利用率以及快速生产能力备受枪械制造厂家青睐。同时，该枪枪机组件与复进机结构，融入了浓厚的北美枪械设计理念及特征。正是两种风格的完美混搭与融合，赢得了无数爱好者的芳心，被大家戏称为“俄皮美心”。

拆卸迅速 收纳便捷

对狙击步枪来说，快速装拆性能是衡量枪械总体性能的一项重要指标。影视作品中，大家经常看到狙击手打开携行箱，迅速组装、干掉目标、快速收纳的镜头，这个画面正是对枪械携行能力及快速装拆性能的综合呈现。需要强调的是，这里所说的携行并不是士兵携枪而行，而是装箱携行。如何实现最小体积携行与最快速度装拆的结合，对狙击步枪设计人员来说，是一项具有挑战性的工作。这一点上，M107的设计者不仅做到了，而且做到了极佳。

不惧单项 整体胜出

说到M107的射击精度，军方和民间素有吐槽。实际上，狙击手们在大射程范围内进行精准射杀时，是枪械精度+技能+环境+运气的综合体现，只就某次远程射击精度论英雄本色未免有失偏颇，何况对于M107来说，千米之外一枪爆头的远程狙杀，完全能够轻松胜任。

钢铁身躯 柔性后坐

看到M107射击瞬间呈现出的震撼气场，很多人不禁要问：这样的后坐力一般人承受的得了吗？然而，与中口径栓动狙击步枪相比，M107可感后坐甚至还略低！从M107结构可以看出，为降低可感后坐力，它采用枪管短后坐自动方式，并依托复进机抗冲击、缓冲垫、膛口制退器等一系列措施，通过这些措施组合搭配，实际可感后坐力让每一位体验者颇感意外。据体验过M82A1（M107民用版）的外国朋友回忆说，其后坐感柔和，没有AK后坐时短而快、重而硬的锤肩感。

关于M107，有这样的评价：

——令人过目不忘的外观。因其硬朗别致的外形设计，极易瞬间覆盖人们对其他枪械的印象。

——历经战火洗礼与考验。因其简单独特的结构特征、强悍的战术性能深受美军士兵喜爱，使其成为自海湾战争以来，美军历次军事行动中逢战必有的主战装备。

——单项突出、综合过硬。因其集威力大、射程远、精度高、性能稳以及体格硕等多项桂冠于一身，由此成就了M107“枪械之王”的美誉。（全文完）
