哈喽,你好啊,我是雷工!
前两天有个哥们儿让帮忙在组态王软件 中实现历史报表的查询。
现将实现过程记录下来,防止忘记。
以下为实 现笔记。

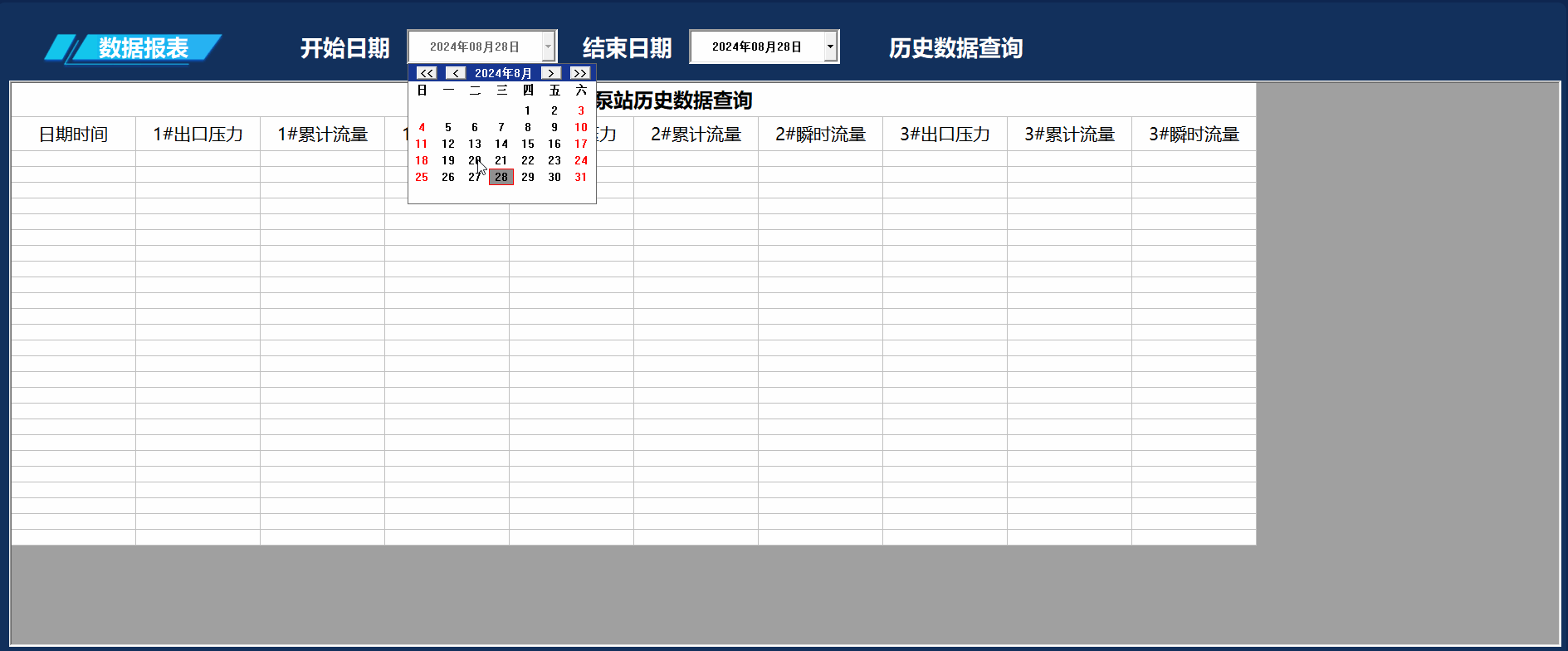

01 效果演示实现内容,通过两个日历控件选择开始日期和结束日期,然后点击【历史数据查询】按钮,在报表中显示对应时间段的数据集。

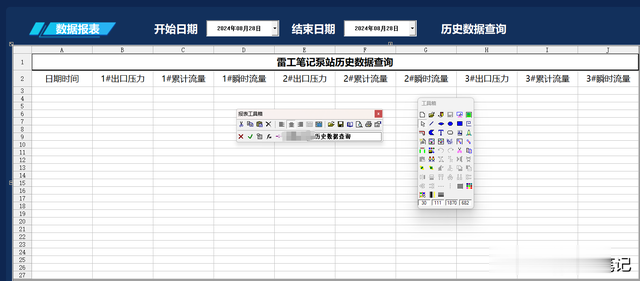

02 实现步骤2.1、组态界面
在界面上添加标签,标示【开始日期】和【结束日期】;
添加两个日历控件,用于选择开始日期和结束日期;
添加一个文本按钮,用于实现查询的动作;
添加一个报表控件,用于展示查询结果;
2.2、Calendar控件

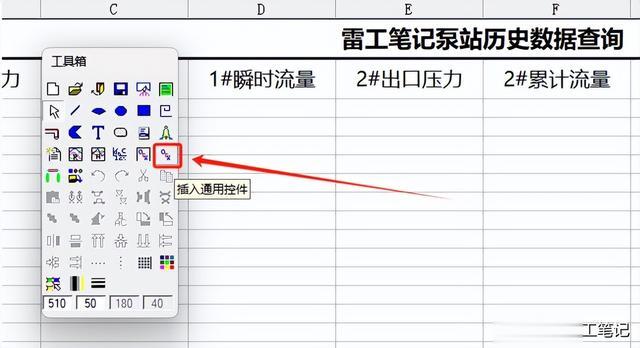

①单击工具箱中的【插入通用控件】按钮
②在弹出的【插入通用控件】对话框选择【Calender Control】控件,然后点击【确定】按钮,关闭对话框,然后在画面上适当的位置按住鼠标左键并拖动,绘制出一个矩形框,放开鼠标,就完成了控件的绘制。
2.3、报表控件
①添加报表

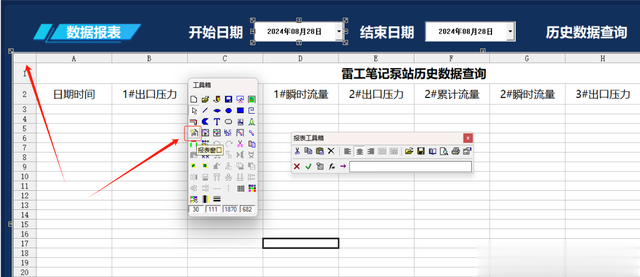

同样的方式,先在工具箱中找到报表窗口控件,然后在合适的位置绘制报表。
②配置报表
组态 王软件中每个报表都要定义一个唯一的标识名,

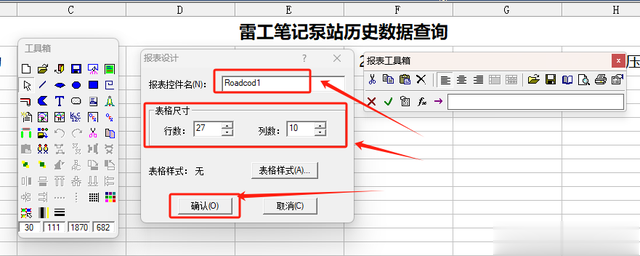

用鼠标双击报表窗口的灰色部分,弹出【报表设计】对话框;
该对话框主要用于设置报表的名称、报表格式的行数、列数以及选择套用表格的样式。
接着就可以使用报表工具箱中的工具对表表进行设置。
2.4、查询按钮
①添加按钮
这里使用文本作为按钮,文本的字符串显示设置为:历史数据查询;

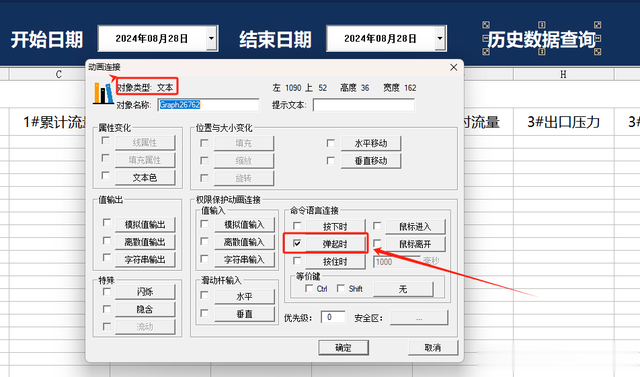

②弹起时
这里动作由弹起时触发,因此勾选【弹起时】,并点击在其中编写弹起时要执行的脚本。
③HTConvertTime函数
此函数将指定的时间格式(年,月,日,时,分,秒)转换为以秒为单位的长整型数,转换的时间基准是UTC(格林尼治)1970年1月1日00:00:00。
HTConvertTime(Year,Month,Day,Hour,Minute,Second);
参数:
Year: 年,整型,此值必须介于1970和2038之间
Month: 月,整型,此值必须介于1和12之间
Day: 日,整型,此值必须介于1和31之间
Hour: 小时,整型,此值必须介于0和23之间
Minute: 分钟,整型,此值必须介于0和59之间
Second: 秒,整型,此值必须介于0和59之间
返回值:整型
注意:
调用此函数将用年、月、日、时、分、秒表示的时间转换成自1970年1月1日00:00:00即UCT起到该时刻所经过的秒数。在定义返回值变量时,应注意将其最大值置为整型数的最大范围,如2×109,否则可能会因为返回数据超出范围导致转换的时间不正确。
④ReportSetHistData4函数
此函数用于从历史库中,查询某变量(TagName)一段时间范围内(StartTime-- EndTime)的所有值,在报表(ReportName)中显示出来;如果bTimeVisible=1,从(StartRow,StartCol)开始显示2列, 左列显示时间,右列显示值;如果bTimeVisible=0,从(StartRow,StartCol)开始显示1列,只显示数值。语法格式使用如下:
ReportSetHistData4("ReportName","TagName",StartTime,EndTime,StartRow,StartCol,bTimeVisible);
参数:
ReportName --string 报表名称
TagName --string 变量名称
StartTime --long 数据查询的开始时间
EndTime --long 数据查询的结束时间
该时间是通过组态王HTConvertTime函数转换的以1970年1月1日8:00:00(东八区)为基准的长整型数,所以用户在使用本函数查询历史数据之前,应先将查询起始时间转换为长整型数值
StartRow --long 查询的数据在报表中填充的起始行,小于20000。
StartCol --long查询的数据在报表中填充的起始列,小于128。
bTimeVisible --bool查询的数据在报表中是否显示时间列。0,不显示时间列;1,显示时间列。
返回值:
0,查询失败;
1,查询成功;
2,参数超限;
3,报表名错误;
4,变量名错误;
⑤弹起时脚本
long StartTime;long EndTime;long StartYear;long StartMonth; long StartDay; long endYear;long endMonth;long endDay; StartYear=Ctrl0.GetYear();StartMonth=Ctrl0.GetMonth();StartDay=Ctrl0.GetDay();endYear=Ctrl0002.GetYear();endMonth=Ctrl0002.GetMonth();endDay=Ctrl0002.GetDay(); StartTime=HTConvertTime(StartYear, StartMonth, StartDay, 0, 0, 0);EndTime =HTConvertTime(endYear,endMonth, endDay, 23, 59, 59); ReportSetHistData4("Roadcod1", "1#机组出口压力", StartTime, EndTime, 3,1,1);ReportSetHistData4("Roadcod1", "1#机组累计流量", StartTime, EndTime, 3,3,0);ReportSetHistData4("Roadcod1", "1#机组瞬时流量", StartTime, EndTime, 3,4,0);ReportSetHistData4("Roadcod1", "2#机组出口压力", StartTime, EndTime, 3,5,0);ReportSetHistData4("Roadcod1", "2#机组累计流量", StartTime, EndTime, 3,6,0);ReportSetHistData4("Roadcod1", "2#机组瞬时流量", StartTime, EndTime, 3,7,0);ReportSetHistData4("Roadcod1", "3#机组出口压力", StartTime, EndTime, 3,8,0);ReportSetHistData4("Roadcod1", "3#机组累计流量", StartTime, EndTime, 3,9,0);ReportSetHistData4("Roadcod1", "3#机组瞬时流量", StartTime, EndTime, 3,10,0);03 后记以上为在组态王中查询历史数据的过程,有用到的同学可以借鉴。
当然第一次用也可能有让你见笑的地方,也欢迎评论指出。
另外你用过哪些组态软件?觉得哪款最好用?欢迎在交流群畅所欲言,交流经验。
