思科交换机和路由器是网络架构中至关重要的组成部分。交换机负责在局域网内部传输数据，而路由器则负责在不同网络之间传输数据。配置这些设备是建立稳定、高效网络的关键步骤之一。

对于需要高性能和高可用性网络设备的数据中心来讲，思科交换机通常用于构建数据中心的核心交换架构，而路由器则负责连接数据中心与其他网络。

在服务提供商网络中，路由器扮演着关键角色，用于管理大量的网络流量和连接到全球互联网设备。

那么，对于思科产品来讲，路由器的交换机是怎样连接的呢？以下是网度通信工程师为大家准备的配置代码，需要的朋友可以收藏备用。

配置过程：1.路由器配置接口IP地址

(config)#interface g1/0/1

(config-if)#no switchport

(config-if)#ip address 192.168.0.2 255.255.255.0

(config-if)#no shutdown

2.为交换机划分VLAN交换机默认所有端口均属于VLAN1，分别建立 vlan 10 , vlan 20 , vlan 30 。以Console 串口线配置。命令如下:# conf t //进入配置模式# vlan 10# vlan 20# vlan 30 //分别创建3个VLAN# exit //退出配置。

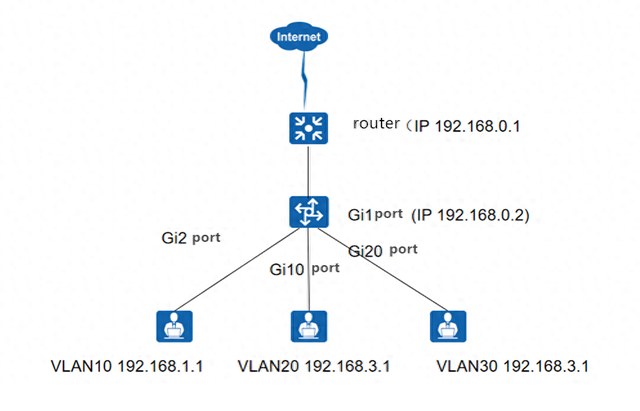

3.配置基于端口的VLAN (Port to VLAN),即多个端口同属于一个VLAN，以便直接接入PC.规划示例：VLAN 标示 物理端口 VLAN网关vlan 10 gi2-10 192.168.1.1vlan 20 gi11-30 192.168.2.1vlan 30 gi31-52 192.168.3.1

先给每个Vlan 指定网关IP.命令如下# interface vlan 10# ip address 192.168.1.1 255.255.255.0# exit# interface vlan 20# ip address 192.168.2.1 255.255.255.0# exit# interface vlan 30# ip address 192.168.3.1 255.255.255.0# exit

指定物理端口范围，并加入到对应Vlan# interface range gi2-10 //指定vlan 10 端口范围, gi 为物理端口号# switchport mode access //指定端口工作模式，连接PC为 access# switchport access vlan 10 //将指定端口划分为 vlan 10# exit# interface range gi11-20# switchport mode access# switchport access vlan 20# exit# interface range gi21-52# switchport mode access# switchport access vlan 30# exit

//以下这一步有二种方法：

方法1、为交换机默认的vlan1 添加网关，用于连接路由器（前面的操作并未指定gi1 端口，默认它属于vlan 1 ）# interface vlan 1# ip address 192.168.0.2 255.255.255.0# exit

方法2：# interface gi1

# no switch port

# IP address 192.168.0.2 255.255.255.0 /使用no switchport 设置为三层接口/

添加一条默认路由规则，指向路由器IP 192.168.0.1# conf t# ip route 0.0.0.0 0.0.0.0 192.168.0.1# exit

将当前配置的运行参数写入到启动配置文件中# copy running-config startup-config

完成后分别在 VLAN 10，20，30 对应的端口连接上PC，并配置网卡IP地址 192.168.1.x/2.x/3.x 网关为 192.168.1.1/2.1/3.1 能够ping通对方IP和vlan 网关即表示成功.

路由器配置一条回传路由即可:

# 192.168.0.0 255.255.0.0 192.168.0.2

配置思科交换机和路由器是网络工程师日常工作的一部分。通过适当的配置，可以确保网络的高效运行和可靠性。这些配置指南提供了基本的示例，但实际网络需求可能会有所不同。在进行配置之前，请确保充分了解网络拓扑和需求，并参考思科官方文档进行详细配置。或者咨询专业IT硬件设备企业如网度通信。
