搞Qt地图开发这块，随着研究的深入，用户的需求变化，最近又需要在手机上运行，由于本地图组件依赖浏览器控件，而手机安卓上的Qt并没有带qwebengine控件，怎么办呢，不断的努力验证下，发现Qt安卓上提供了webview控件可以加载网页，而webview在安卓上只能用qml，根据官方的文档描述，webview在win和linux系统中，依赖qwebengine模块，也就是底层其实就是使用的qwebengine模块，而在移动端手机端使用的本地浏览器组件，可行性搞定了以后就撸起袖子开干了。
仅仅是加载网页肯定没有问题了，毕竟本地图组件就是根据用户需要的功能，生成了地图的网页，直接传入加载即可。新的问题是如何交互呢，在qwebengine中提供了qwebchannel.js可以非常方便的进行通信，而在qml中的webview控件，目前貌似不能用这个，毕竟底层并不是qwebengine模块，必须另想他法。在Qt中执行js函数可以很方便的直接用runjs函数，可是执行的结果如何传回Qt中接收到，这个想到了最简单最方便的办法，那就是websocket通信，Qt程序这边搞个webserver监听固定端口，网页中主动连接这个websocket即可，打完收工非常完美。

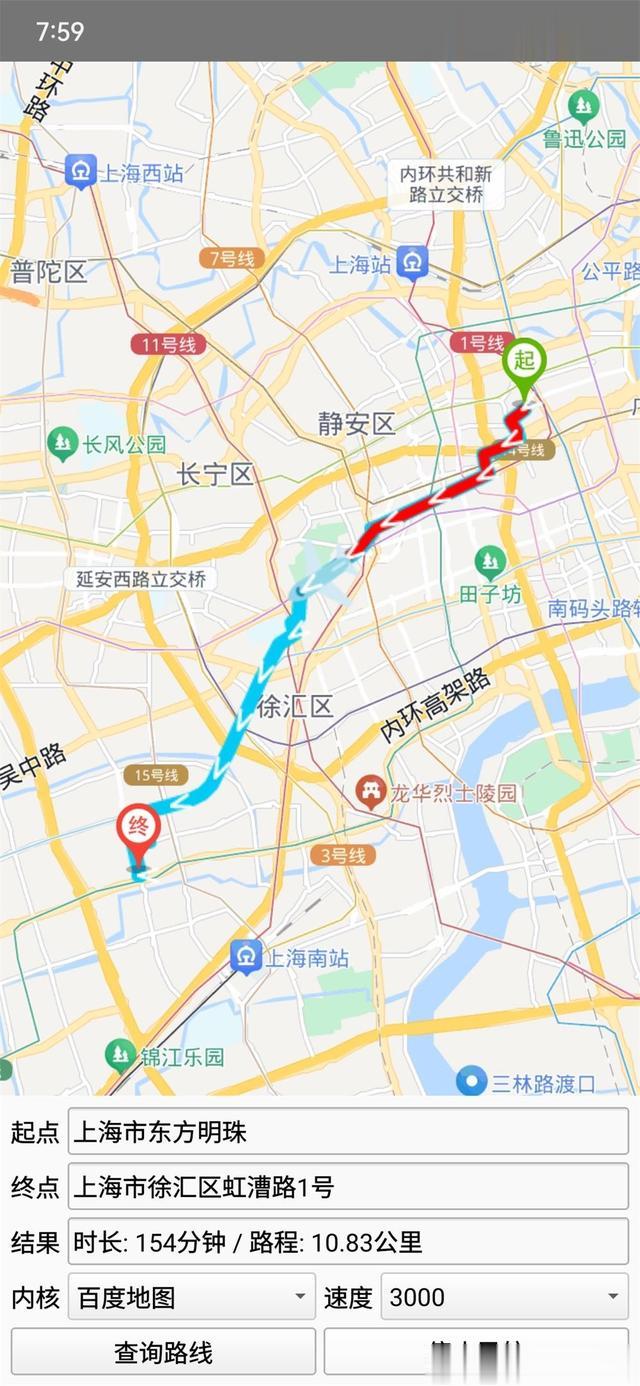

二、功能特点2.1 地图功能支持多种地图内核，默认采用百度地图，可选高德地图、天地图、腾讯地图、谷歌地图等。同时支持在线地图和离线地图两种模式，离线地图方便在不联网的场景中使用。支持各种地图控件的启用，比如地图导航、地图类型、缩略图、比例尺、全景导航、实时路况、绘图工具、结果面板等。支持多种地图功能的动态启用禁用，比如地图拖曳、键盘操作、滚轮缩放、双击放大、连续缩放、地图测距等。提供众多js函数接口用于交互，参数极其丰富，能够想到的应用场景需求都有。统一的信号槽机制，地图中的结果统一信号发送出去，收到后根据type类型区分。支持地图交互，比如鼠标按下获取对应位置的经纬度。单击标注点弹出对应点的信息。支持添加标注、删除标注、移动标注、清空标注。标注点可以指定图标图片和尺寸，支持gif动图，支持指定以图片中心对齐还是底部中心对齐。可以设置旋转角度，带富文本提示信息。标注点事件支持单击发信号通知和自己弹框显示信息。提供地址转坐标和坐标转地址接口。支持各种图形绘制，包括折线图、多边形、矩形、圆形、弧线等。可显示悬浮的绘图工具栏，直接在地图上划线、标注点、矩形、圆形等。支持各种区域搜索，比如矩形区域、圆形区域，可以按照关键字匹配将搜索结果显示在地图中。可动态添加离线的行政区边界点数据。可以搜索行政区划并获取该区域的边界点数据。数据可以保存到文件以便离线使用。支持点聚合功能，多个小标注点合并到一个大标注点，防止点密集导致交互不友好。可以添加海量点，每个点都可以单击获取对应坐标和信息。所有的覆盖物信息比如标注点、矩形、多边形、折线图等，都可以主动获取对应的信息比如坐标点和路径等。支持路径规划，支持公交路线、自驾路线、步行路线、骑行路线，不同查询支持不同策略，可选最少时间、最少换乘、不走高架等。路径规划结果可以显示在地图中，也可以获取到路径点坐标集合。这个数据可以保存到文件，以便发给机器人或者无人机做导航用来轨迹移动。可以设置不同的地图视图比如街道图、卫星图、混合图。可以设置不同的样式，比如午夜蓝、青草绿等样式风格。可以设置地图的旋转角度和倾斜角度。提供经纬度坐标纠偏转换功能，比如传入的GPS坐标需要转换到百度地图坐标或者高德地图坐标。各种坐标系转换全部离线函数，支持地球坐标系WGS-84、火星坐标系GCJ-02、百度坐标系BD-09之间的互相转换，涵盖了各种地图的坐标系。提供动态轨迹点移动功能，按照给定的经纬度坐标集合平滑移动。同时支持qwidget和qml，支持编译到安卓系统运行。2.2 其他功能提供离线地图下载模块，可以选择不同的地图内核比如百度地图或者谷歌地图，不同的地图类型比如下载街道图还是卫星图，不同的地图层级，多线程极速下载。表格行实时显示对应的瓦片下载进度，有下载超时时间，重试次数，每个瓦片下载完成都发送信号通知，参数包括下载用时。提供省市轮廓图下载模块，自动下载各个地区的轮廓图，保存到脚本文件或者文本文件。支持手动调整不同区域的轮廓边界，调整后可以主动获取调整后的边界点集合。提供动态点位示例，手动在地图上选点并添加标注，附带自定义的信息比如速度和时间等。提供海量点位示例，批量添加标注点、点聚合、海量点。用于测试环境中支持的最大点位性能。提供动态轨迹示例，在地图上鼠标按下选择起点和终点后，查询路线，获取路径轨迹点，模拟轨迹平滑移动。可以筛选数据将过多的路径点筛选到设定的点数。提供轨迹回放示例，按照指定的轨迹点列表回放，也可以导入轨迹点数据进行回放。同时支持在街道图、卫星图、混合图中回放轨迹。提供省市区域地图示例，采用echart组件，同时支持闪烁点图、迁徙图、区域地图、世界地图、仪表盘等。可以设置标题、提示信息、背景颜色、文字颜色、线条颜色、区域颜色等各种颜色。省市区域地图示例，内置世界地图、全国地图、省份地图、地区地图，可以精确到县，所有地图全部离线使用。可设置城市的名称、值、经纬度集合。内置通用浏览器组件，同时支持webkit/webengine/miniblink等内核。提供网页控件示例，演示打开网页和本地网页文件。支持任意Qt版本、任意系统、任意编译器。三、相关链接体验地址：https://pan.baidu.com/s/1ZxG-oyUKe286LPMPxOrO2A 提取码：o05q 文件名：bin_map.zip国内站点：https://gitee.com/feiyangqingyun国际站点：https://github.com/feiyangqingyun四、效果图
五、相关代码 #include "frmmapqml.h"#include "ui_frmmapqml.h"#include "qthelper.h"#include "maphelper.h"#include "mapwebsocket.h"//安卓上如果提示 net::ERR_CLEARTEXT_NOT_PERMITTED 需要在AndroidManifest.xml文件的Application节点添加 android:usesCleartextTraffic="true"frmMapQml::frmMapQml(QWidget *parent) : QWidget(parent), ui(new Ui::frmMapQml){ ui->setupUi(this); this->initForm(); this->initConfig();}frmMapQml::~frmMapQml(){ delete ui;}void frmMapQml::showEvent(QShowEvent *){ //首次显示的时候自动加载/下面这种写法表示异步记载 static bool isLoad = false; if (!isLoad) { isLoad = true; QMetaObject::invokeMethod(this, "loadMap", Qt::QueuedConnection); }}void frmMapQml::initForm(){ mapObj = NULL; flag = "movePerson"; //拿到qml对象 qmlObj = ui->quickWidget->rootObject(); //实例化websocket通信用于网页交互 connect(MapWebSocket::Instance(), SIGNAL(receiveDataFromJs(QString, QString)), this, SLOT(receiveDataFromJs(QString, QString))); MapWebSocket::Instance()->listen();}void frmMapQml::initConfig(){ MapHelper::loadMapCore(ui->cboxMapCore, AppConfig::MapCore); connect(ui->cboxMapCore, SIGNAL(currentIndexChanged(int)), this, SLOT(saveConfig())); connect(ui->cboxMapCore, SIGNAL(currentIndexChanged(int)), this, SLOT(loadMap())); ui->cboxMoveSpeed->setCurrentIndex(ui->cboxMoveSpeed->findText(QString::number(AppConfig::MoveSpeed))); connect(ui->cboxMoveSpeed, SIGNAL(currentIndexChanged(int)), this, SLOT(saveConfig())); connect(ui->cboxMoveSpeed, SIGNAL(currentIndexChanged(int)), this, SLOT(loadData())); ui->txtStartAddr->setText(AppConfig::StartAddr); connect(ui->txtStartAddr, SIGNAL(textChanged(QString)), this, SLOT(saveConfig())); ui->txtEndAddr->setText(AppConfig::EndAddr); connect(ui->txtEndAddr, SIGNAL(textChanged(QString)), this, SLOT(saveConfig()));}void frmMapQml::saveConfig(){ AppConfig::MapCore = ui->cboxMapCore->itemData(ui->cboxMapCore->currentIndex()).toInt(); AppConfig::MoveSpeed = ui->cboxMoveSpeed->currentText().toInt(); AppConfig::StartAddr = ui->txtStartAddr->text().trimmed(); AppConfig::EndAddr = ui->txtEndAddr->text().trimmed(); AppConfig::writeConfig();}void frmMapQml::loadMap(){ //根据不同地图内核实例化地图类 MapCore mapCore = (MapCore)ui->cboxMapCore->itemData(ui->cboxMapCore->currentIndex()).toInt(); MapHelper::initMapObj(this, &mapObj, mapCore); mapObj->setMapType(0); mapObj->setMapLocal(false); QString html = mapObj->load(); //将生成的地图网页文件加载到qml中 QString file = "file:///" + mapObj->getFileName(); //安卓上放在固定的目录#ifdef Q_OS_ANDROID file = QString("file:///android_asset/%1/map.html").arg(MapHelper::getMapPath(mapCOre));#endif QMetaObject::invokeMethod((QObject *)qmlObj, "load", Q_ARG(QVariant, file)); //QMetaObject::invokeMethod((QObject *)qmlObj, "loadHtml", Q_ARG(QVariant, html)); ui->txtResult->clear();}void frmMapQml::loadData(){ if (datas.count() <= 0) { return; } //生成路径轨迹 QString points = datas.join(";"); this->runJs(QString("clearOverlay()")); this->runJs(QString("drawRoute('%1', '#01caf4', 8, 1.0, '#ffffff')").arg(points)); //生成移动对象 points = datas.join("|"); int speed = ui->cboxMoveSpeed->currentText().toInt(); QString image = "../mapimage/move_fly.png"; if (mapObj->getMapCore() == MapCore_GaoDe && mapObj->getVersionKey().startsWith("2.")) { image = "../mapimage/move_fly2.png"; } this->runJs(QString("addMove('%1', '%2', %3, true, false, '%4', 48, 48)").arg(flag).arg(points).arg(speed).arg(image));}void frmMapQml::runJs(const QString &js){ QMetaObject::invokeMethod((QObject *)qmlObj, "runJs", Q_ARG(QVariant, js));}void frmMapQml::receiveDataFromJs(const QString &type, const QString &result){ if (type == "click") { QString info = QString("触发鼠标单击\n当前经纬度值: %1").arg(result); QtHelper::showMessageBoxInfo(info); } else if (type == "rightclick") { QString info = QString("触发鼠标右键\n当前经纬度值: %1").arg(result); QtHelper::showMessageBoxInfo(info); } else if (type == "dblclick") { QString info = QString("触发鼠标双击\n当前经纬度值: %1").arg(result); QtHelper::showMessageBoxInfo(info); } else if (type == "geocoderresult") { QStringList list = result.split("|"); QString flag = list.first(); if (flag == "startAddr") { startPoint = list.last(); QString endAddr = ui->txtEndAddr->text().trimmed(); this->runJs(QString("getPointByAddr('endAddr', '%1')").arg(endAddr)); } else if (flag == "endAddr") { endPoint = list.last(); } //两个地址都有了再开启路径规划 if (!startPoint.isEmpty() && !endPoint.isEmpty()) { this->runJs(QString("searchRoute(2, '%1', '%2', '%3')").arg(0).arg(startPoint).arg(endPoint)); } } else if (type == "routeresult") { QStringList list = result.split("|"); QString result = MapHelper::getRouteResult(list.first().toInt(), list.last().toInt()); ui->txtResult->setText(result); } else if (type == "routepoints") { datas.clear(); QStringList list = result.split("|"); foreach (QString data, list) { datas << data.split(";"); } //有些地图内核需要延迟一点载入数据 MapCore mapCore = mapObj->getMapCore(); int interval = (mapCore == MapCore_BaiDuGL ? 500 : 0); QTimer::singleShot(interval, this, SLOT(loadData())); } else if (type == "movestep") { MapCore mapCore = mapObj->getMapCore(); if (mapCore != MapCore_BaiDuGL && mapCore != MapCore_GaoDe) { QString point = result.split("|").last(); this->runJs(QString("setCenter('%1')").arg(point)); } } else if (type == "moveend") { ui->widgetPara->setEnabled(true); on_btnStart_clicked(); //再次执行则表示循环 QMetaObject::invokeMethod(this, "on_btnStart_clicked", Qt::QueuedConnection); }}void frmMapQml::on_btnSelect_clicked(){ //执行地址转经纬度操作/路径规划一般只支持经纬度参数 startPoint = endPoint = ""; QString startAddr = ui->txtStartAddr->text().trimmed(); this->runJs(QString("getPointByAddr('startAddr', '%1')").arg(startAddr));}void frmMapQml::on_btnStart_clicked(){ if (datas.count() <= 0) { QtHelper::showMessageBoxError("请先单击查询路线获取路线的坐标点集合!"); return; } if (ui->btnStart->text() == "开始导航") { this->runJs(QString("addLine('%1', '%2', '#ff0000', 6)").arg(flag).arg(datas.first())); //this->runJs(QString("setTilt(%1)").arg(60)); this->runJs(QString("moveStart('%1')").arg(flag)); ui->btnStart->setText("停止导航"); ui->widgetPara->setEnabled(false); } else { this->runJs(QString("moveStop('%1')").arg(flag)); ui->btnStart->setText("开始导航"); ui->widgetPara->setEnabled(true); }}
