在制造行业,尤其是精密电子领域,每一个细节都至关重要,任何微小的内部缺陷都可能导致产品性能的严重下降。在这种情况下,X-ray和C-Sam(超声波扫描)技术作为两种主流的无损检测方法,各有其独特的优势和应用场景,能够帮助技术人员准确识别并分析内部缺陷。
本文将深入探讨这两种技术的原理、优势及其在不同场合下的应用,为读者提供一窗式的深入了解,确保在选择合适的检测技术时,能够做到心中有数。
01One什么是X-ray和C-Sam
1.X-ray
X-ray检测技术,或X射线检测,是一种先进的无损检测方法,它利用X射线的穿透力来检测物体内部结构的细微差异。这项技术的核心在于测量不同密度材料对X射线的吸收差异,从而揭示材料内部的缺陷和异物。通过对被检测物体进行多角度旋转,技术人员能够获取多维度的图像,这些图像以不同的灰度级显示,使得评估结果更为全面和准确。
X-ray技术的应用非常广泛,尤其在电子制造领域发挥着至关重要的作用。在电子元器件的生产过程中,焊接质量直接影响到整个设备的性能和可靠性。X-ray检测能够精确地识别出焊接过程中可能出现的各种问题,如焊点桥接、焊渣飞溅、焊锡分布不均和焊点空洞等。这些问题如果不被及时发现和解决,可能导致电子设备在使用过程中出现故障甚至损坏。
此外,X-ray检测还可以应用于其他许多行业和领域,如航空航天、汽车制造、医疗设备等。在这些领域中,内部结构的完整性对产品的安全性和功能性起着决定性作用。例如,在航空航天领域,通过X-ray技术可以检测到结构件内部的微小裂纹或腐蚀情况,这对于保障飞行安全至关重要。
总的来说,X-ray检测技术以其高效、精确的特点,为各行各业的质量控制和安全监管提供了有力的技术支持。随着技术的进一步发展和优化,其在未来的应用前景将更加广阔,有望解决更多复杂和微妙的检测挑战。
2.C-Sam(超声波扫描)
C-Sam(超声波扫描)技术是一种先进的无损检测手段,它通过在介质中传播的声波来探测和分析材料内部的结构差异。当超声波在材料中传播时,遇到具有不同密度或弹性特性的区域会产生反射回波。这些回波的强度随材料密度的变化而不同,C-Scan技术正是利用这一现象,将接收到的声波信号变化转换成图像,以此来检测和定位材料内部的缺陷。
这种超声波检测技术在产生图像时会使用不同颜色的映射,这些颜色由使用的设备和预设的色阶图(color map)决定。用户可以根据具体的检测需要进行色彩的自定义设置,但重要的是,颜色本身并不是判断材料缺陷的唯一标准,还需要结合其他详细信息来进行综合的技术评估。

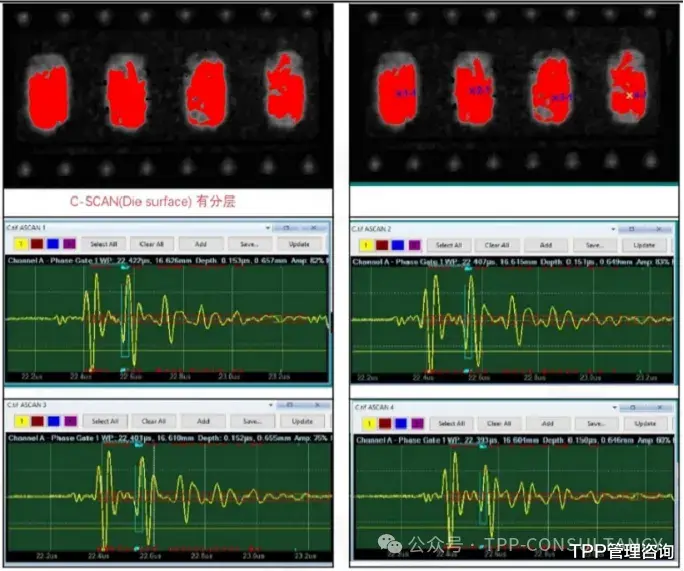

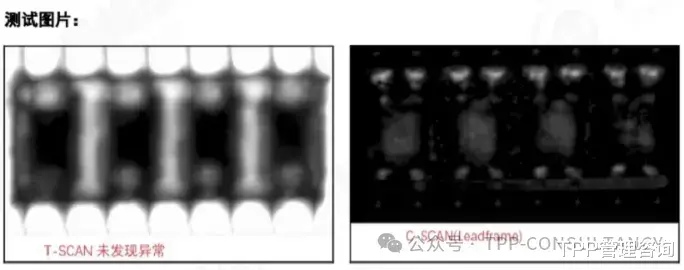

在电子制造行业,尤其是在常规芯片检测中,红色通常用于标示潜在的分层现象。若超声波检测出疑似分层的信号,技术人员会与正常样品的波形进行对比分析,以确保诊断的精确性。超声波检测技术尤其适用于探查塑封集成电路(IC)中的分层、裂纹和空洞,这包括对陶瓷电容器的空洞和材料密度的分析,以及功率器件的焊接质量评估。此外,它还能检测倒装芯片的填充料质量和印刷电路板(PCB)的爆板缺陷。
由于这些内部缺陷往往是传统X射线检测技术难以直接识别的,因此超声波检测不仅补充了X射线技术的不足,还提供了一种更为全面的检测方案。这使得超声波扫描技术在现代电子制造和质量控制中发挥了至关重要的作用,特别是在确保高可靠性和高性能电子产品的生产过程中。
02TwoX-ray和C-Sam的区别
X-ray(X射线检测)和C-Sam(超声波扫描)虽然同为无损检测技术,但它们在探测材料缺陷时显示出各自独特的优势和局限。这两种技术在工业检测中经常被并用,以发挥互补的作用,从而提高检测的全面性和准确性。
X-ray技术利用X射线对不同密度材料的穿透能力差异,对物体内部结构进行成像。这种方法在捕捉和显示金属材料内部如空洞、裂缝、分层等缺陷方面极为有效,尤其适用于检测电子元件焊接质量,如焊点的桥接、飞溅、不均等问题。然而,X-ray对于材料层间的空气敏感度较低,这意味着除非材料之间有足够的物理分离,否则其难以检测到裂纹或虚焊。
相比之下,C-Sam技术通过超声波的反射原理来探测材料内部的结构差异,特别敏感于材料内部的空气层和其他非金属包含物。超声波在遇到不同密度或弹性特性的介质时产生的反射波可以被用来显现物体内部的粘接层、填充层、涂镀层等的完整性。超声波检测尤其适用于识别塑封集成电路和陶瓷电容器等非金属材料的内部缺陷,如分层、裂纹和空洞。

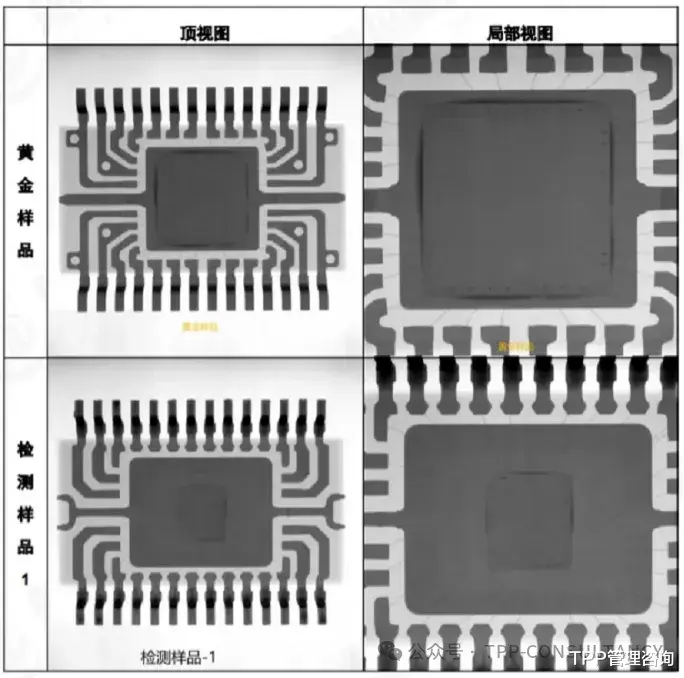

在实际应用中,X-ray能够清晰地显示芯片边缘的Pad和金属层的详细结构,但它可能无法有效揭示芯片中心或其他隐蔽区域的细微粘接问题。而C-Sam技术则能弥补这一不足,提供对芯片中心粘接区域的详细视图,尤其在识别粘接层的分层缺陷方面表现出色。
因此,结合使用X-ray和C-Sam不仅可以提高检测的覆盖面和深度,还可以确保在不同的应用场景中达到最优的检测效果。通过这种多技术的综合应用,工程师可以对材料和组件的质量进行更全面的评估,从而确保产品的可靠性和性能符合严格的工业标准。
03Three结论
在现代工业制造和质量控制领域,X-ray(X射线检测)和C-Sam(超声波扫描)作为两种核心的无损检测技术,各自承担着关键的角色。X-ray技术以其高穿透力和灵活性,主要应用于电子行业的焊点检查,如PCB、PCBA、BGA、和SMT的焊接质量评估。这种技术不受样品外形的限制,能够检测到裂缝、开路、短路、空洞和分层等多种内部结构缺陷,即使是不规则形状或复杂的三维结构也不在话下。
与之形成鲜明对比的是C-Sam技术,它特别适用于对半导体器件和芯片等非金属材料的内部结构进行精细分析。C-Sam能够详细检查材料内部的晶格结构、杂质颗粒、夹杂物和沉淀物,以及内部裂纹、分层缺陷、空洞和气泡等。这种技术要求样品表面平整,对表面粗糙或含有内部气泡的材料检测存在一定的限制,如其在检测BGA内部空洞时的表现。
结合使用X-ray和C-Sam的策略可以极大地提升缺陷检出的准确性和效率,因为这两种技术在机械性能和应用范围上的互补性。例如,X-ray在识别金属内部的密集结构中表现出色,而C-Sam则在捕捉接触不良或材料分层中更为敏感。在面对复杂或多样化的检测需求时,通过两种技术的协同使用,可以全面提升检测流程的综合性和可靠性,从而保障产品质量,减少生产过程中的失败率,优化产品设计和制造流程。
