ATmega128 具有片内能隙基准源，用于掉电检测，或者是作为模拟比较器或 ADC 的输入。ADC 的 2.56V 基准电压由此片内能隙基准源产生。

电压基准的启动时间可能影响其工作方式。启动时间列于 Table 20。

BOD 使能 ( 熔丝位 BODEN 被编程 )。

2. 能隙基准源连接到模拟比较器 (ACSR 寄存器的 ACBG置位 )。

3. ADC 使能。

因此，当 BOD 被禁止时，置位 ACBG 或使能 ADC 后要启动基准源。为了降低掉电模式的功耗，用户可以禁止上述三种条件，并在进入掉电模式之前关闭基准源。

4.外部基准设置

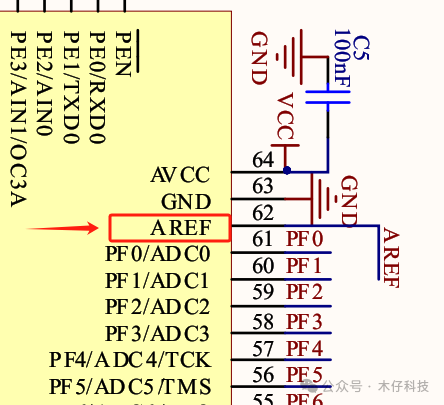

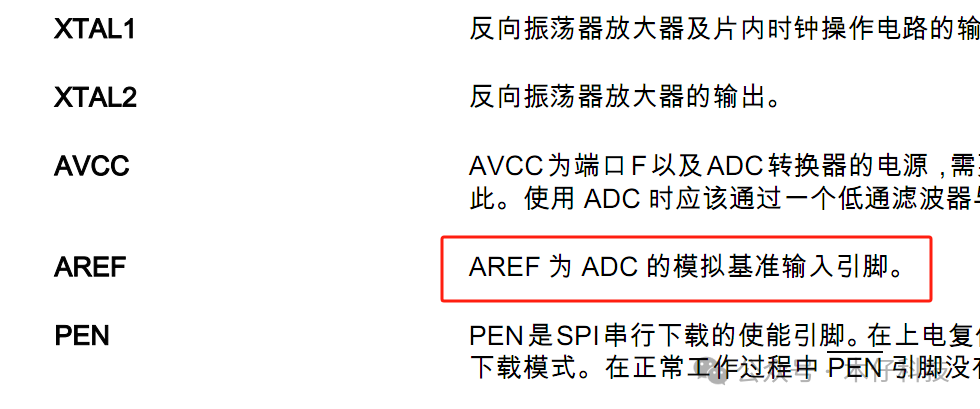

Pin 62引脚，AREF:

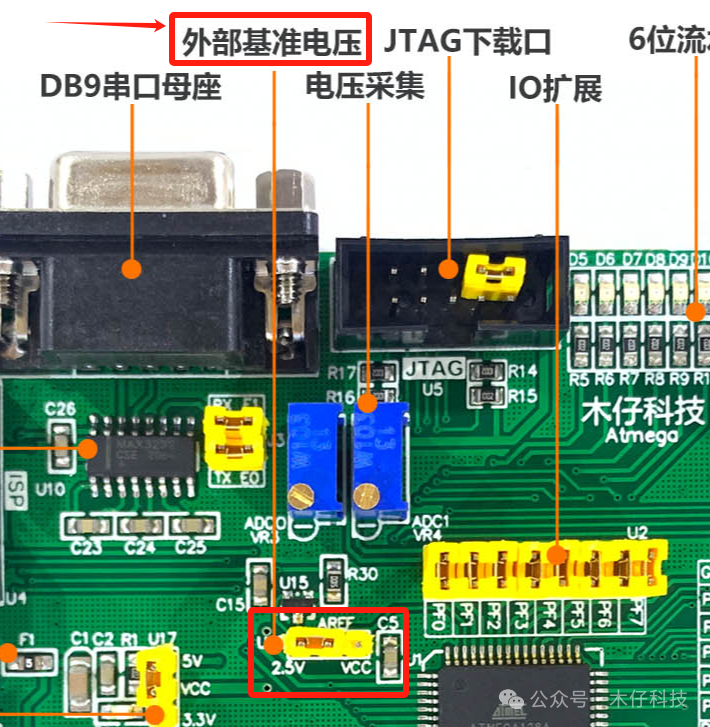

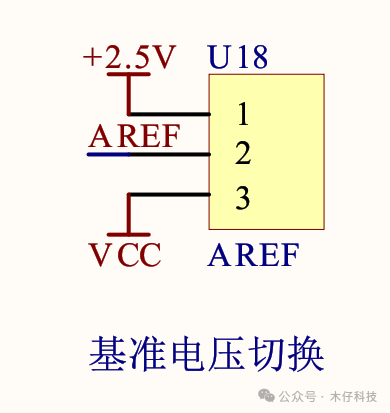

例如板子一般AREF可以外部设置两种方式5V 和 2.5V：通过跳线帽设置。

外部基准，BODEN不编程：

寄存器ADMUX记得配置一下：

ADMUX=0x00;//1100 0000  11:内部基准电压 0:左对齐 00000:ADC0通道

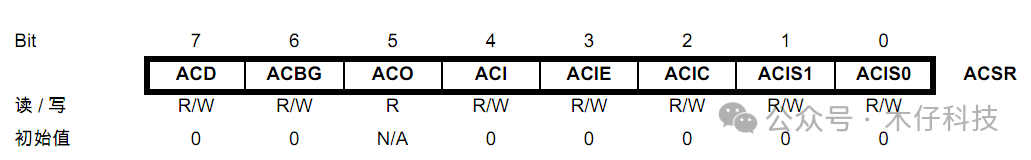

ACSR = 0x80;//此处加不加都可以

ADCSRA|=BIT(ADEN);           //使能ADC

ADCSRA|=BIT(ADSC);           //启动转换

如 Table 97 所示：

通过这几位可以选择参考电压。如果在转换过程中改变了它们的设置，只有等到当前转换结束 (ADCSRA 寄存器的 ADIF 置位 ) 之后改变才会起作用。如果在

AREF 引脚上施加了外部参考电压，内部参考电压就不能被选用了。
