我国华东地区污染土壤异位热脱附修复碳排放及减排策略

刘爽1，陈盼1，宋慧敏1，陈恺1，李慧2，王飞坤1，李沛烨1，佟星睿1

1. 中科鼎实环境工程有限公司，2. 苏州精英环保有限公司，

摘要

为探索我国污染土壤异位热脱附修复的碳减排路径，采用生命周期评价方法理论，确定污染土壤异位热脱附修复碳排放核算系统边界和清单。将异位热脱附修复划分为土壤开挖、运输、预处理、主处理、尾气处理、最终处置6个过程，基于华东区域5个典型工程的能源及物料调研数据，核算了异位热脱附修复过程碳排放水平，识别出碳排放的主要影响因素，提出针对性的减排策略。结果表明，异位热脱附修复1 m3污染土壤全过程碳排放为212.22 kgCO2eq，碳排放集中在预处理、主处理和尾气处理3个过程，尾气处理过程最高，占比为54%。从碳排放源上看，主要为间接碳排放，占比达62%。生石灰、天然气、NaOH碱性溶液等物料投入量是碳排放的主要影响因素。同时，修复后土壤外运距离超过300 km后，将会对全过程碳排放产生较大影响，应提高物料使用率、控制土壤外运距离，以实现修复过程碳减排。本研究结果可为污染土壤异位热脱附修复技术的低碳应用提供参考。

土地资源紧张已成为制约城市经济可持续发展的主要因素[1]。近年来，随着我国城市化进程和产业升级转移步伐的加快，全国大中城市纷纷实施了“退二进三”、“退城进园”和“产业转移”等政策，致使大批高污染化工企业搬迁或关闭[2-4]。这些高污染化工企业旧址土壤中含有多环芳烃(PAHs)、总石油烃(TPH)和有机氯农药(OCPs)等有机污染物，若不经妥善管理和处置，将对生态环境和人体健康造成严重危害，从而制约城市土地资源的高效流转与利用[5-8]。

目前，针对有机污染土壤有多种修复技术，包括气相抽提、化学氧化、化学淋洗、热脱附、阻隔填埋等[9-10]。相较而言，热脱附技术具有适用性广、处理效率高、修复彻底、二次污染可控等显著优势，已被广泛应用于有机污染土壤修复工程中[11-13]。根据污染土壤修复地点的差异，将热脱附技术分为原位和异位2类[14]。相比原位修复过程在地下的“黑箱”状态，异位修复过程的温度和停留时间可由异位热脱附设备中控端直接调控，整个修复过程更加直观和可控[15]。经过30余年的探索研发，欧美等发达国家已将异位热脱附技术广泛应用于工程实践当中[16]。2009年，我国首次引入异位热脱附设备。2020年底，北京2家企业自主研发的异位热脱附设备入选工业和信息化部颁发的《国家鼓励发展的重大环保技术装备目录(2020年版)》[17]。经过十余载的不断研发和创新，异位热脱附技术已成为我国污染场地治理修复的主要选择。

现有对异位热脱附技术的研究，主要集中在设备工艺参数、土壤特性和污染物特性对处理能力的影响[18-21]、尾气处理系统优化[22-23]、系统能耗优化[24-25]等方面，鲜有涉及技术应用过程的碳排放分析。2021年，国务院印发的《2030年前碳达峰行动方案》提出：将碳达峰贯穿于经济社会发展全过程和各方面，明确各地区、各领域、各行业目标任务[26]。“十四五”时期，“绿色、低碳、可持续”将成为土壤修复工程技术发展的主要方向，绿色可持续修复工程评价体系和碳排放核算技术体系亟待完善[27]。绿色可持续修复强调修复工程的整个生命周期可能对环境产生的影响，生命周期评价方法被逐步应用和拓展[28-29]。已有异位热脱附修复技术的生命周期评价多侧重于技术比较和筛选过程的决策分析，用于评估不同技术的修复性能与环境影响的关系[30-31]，较少涉及技术应用过程碳排放核算及其影响因素的分析。本研究基于生命周期思想，拟建立污染土壤异位热脱附过程碳排放核算系统边界和清单，核算污染土壤异位热脱附修复各过程碳排放水平，并分析主要碳排放过程和影响因素，最终针对性地提出异位热脱附修复过程碳减策略及建议，以为异位热脱附技术的低碳可持续应用提供参考。

1.   碳排放核算方法

生命周期评价是一种对产品、工艺或活动的全过程，包括原材料开采、产品生产、运输、使用、废弃物处置，所消耗的资源以及污染物排放造成的潜在环境影响等进行量化的系统分析方法[32]。生命周期评价的目的在于识别关键环节，有效避免或减缓二次污染或污染转移 [33]。根据生命周期评价方法理论，为全面分析异位热脱附修复过程碳排放，识别碳排放关键过程和因素，首先要明晰污染土壤异位热脱附修复过程及各过程投入的能源、物料及产出的废弃物。污染土壤异位热脱附修复包括6个过程。

1)土壤开挖。使用挖机将污染土壤从污染区域挖出，以便运送至处理大棚。

2)运输。使用运输车辆，将污染土壤从污染地运送到预处理大棚的过程，预处理大棚一般设置在污染场内或者其附近，距离运输较近，最大不超过2 km。

3)预处理。为防止气味逸散和二次污染，污染土壤需要在PVDF膜材质的负压大棚内进行破碎、筛分、含水率调节等预处理工序。预处理后土壤粒径一般小于50 mm，含水率在15%~20% [4]。

4)主处理。通过上料机和传送装置，将污染土壤输送到回转窑，通入天然气，将污染土壤均匀加热到设定的温度，并按照设定速率向窑尾输送至出料仓，在回转窑中使土壤中的污染物充分气化挥发。

5)尾气处理。热脱附后的废气经过旋风除尘器、二次燃烧室、热交换器、急冷塔、布袋除尘器和喷淋吸收洗涤塔后达标排放，尾气处理过程除电力和水的投入外，还需要活性炭和氢氧化钠(NaOH)碱性溶液吸收尾气。

6)最终处置。热脱附后的土壤，会暂存在修复场地内等待效果评估单位的验收，验收合格后回填到场地内或运输到场地外处置。为统一核算过程，这里只考虑场地内填埋时土壤运输卡车的柴油消耗。

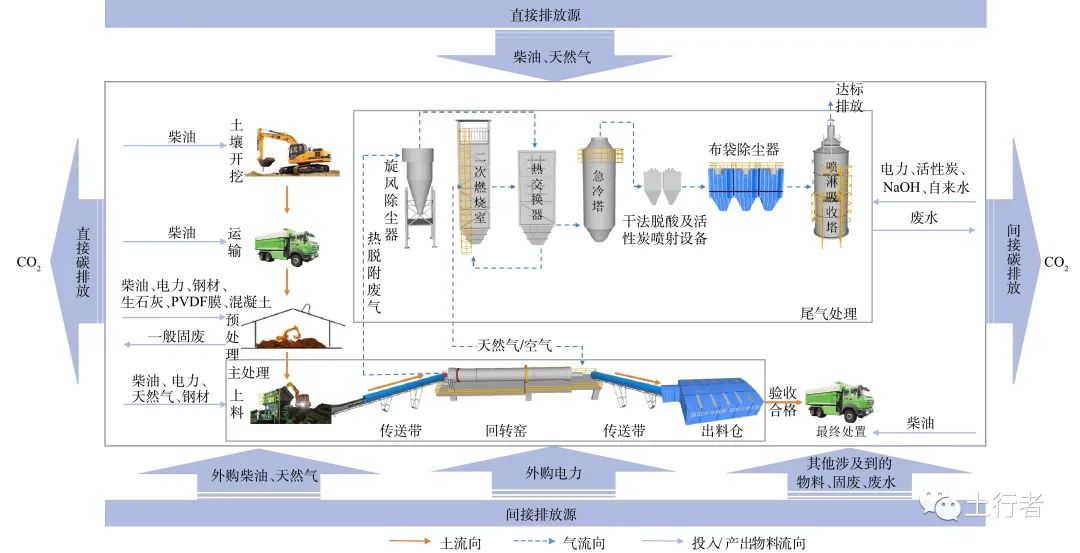

污染土壤异位热脱附修复过程的碳排放源包括化石燃料产生的直接碳排放源和处理过程投入物料及产出废弃物处置产生的间接碳排放源。结合污染土壤异位热脱附修复全过程分析，建立碳排放核算系统边界，见图1。

碳排放是温室气体排放的简称，包含二氧化碳(CO2)、氧化亚氮 (N2O)、甲烷 (CH4)、六氟化硫(SF6)、氢氟碳化物(HFCs)和全氟化碳(PFCs)等，包括直接碳排放和间接碳排放，根据不同气体对温室效应的贡献，所有温室气体的排放单位归一为二氧化碳当量(CO2eq)[34]。污染土壤异位热脱附修复过程的碳排放源包括化石燃料燃烧产生的直接碳排放、化石燃料生产及运输过程产生的间接碳排放和修复过程投入物料及产出废弃物处置产生的间接碳排放源，碳排放源清单见表1。

目前常用的碳排放计算方法可归纳为实测法、质量平衡法和排放因子法3种。实测法基于排放源的现场实测基础数据，质量平衡法需要纳入考虑范围的中间过程较多，2者数据获取困难，应用较少。而排放因子法是IPCC提出的第一种碳排放估算方法，也是目前广泛应用的方法[35-36]。排放因子法的基本思路是依照碳排放清单列表，针对每一种排放源构造其活动数据与排放因子，以活动数据和排放因子的乘积作为该排放项目的碳排放量估算值[37]。结合表1碳排放清单，将污染土壤异位热脱附修复过程碳排放源归纳为材料消耗的碳排放、化石燃料消耗的碳排放和电力消耗的碳排放3个类别，各类碳排放之和即为污染土壤异位热脱附修复总碳排放。

1)材料消耗的碳排放。材料消耗的碳排放指污染土壤异位热脱附修复过程使用到的设备耗材和药剂在生产过程的碳排放，如钢材、土壤调理剂等。该部分排放实际发生在材料生产企业控制的设施上，为间接碳排放，其计算如式(1)所示。

式中：Em为材料消耗的碳排放；i为材料类别，efi为材料i的排放因子；qi为材料i的消耗量。

2)化石燃料消耗的碳排放。化石燃料消耗的碳排放指污染土壤异位热脱附修复过程土壤开挖、运输、破碎、筛分、热脱附回转窑等设备运行过程燃烧的化石燃料，如柴油、汽油、天然气等产生的CO2排放，这类排放发生在污染土壤修复现场，为直接碳排放。另外，化石燃料的生产运输过程也产生一定的间接碳排放，也需要考虑在内。因此，化石燃料碳排放的计算如式(2)所示。

式中：En为化石燃料消耗的碳排放；r为燃料类别，efd为燃料r的直接碳排放因子；efin为燃料r的间接碳排放因子；vd为燃料r的消耗量。

3)电力消耗的碳排放。电力消耗的碳排放指污染土壤异位热脱附修复过程用电设备消耗电力蕴含的CO2排放，如污染土壤预处理大棚引风机、上料/出料设备、旋风除尘器、布袋除尘器等用电设备。该部分排放实际发生在电力企业控制的设施上，为间接碳排放。电力消耗碳排放计算如式(3)所示。

式中：Ep为电力消耗的碳排放；t为耗电设备类别，efp为处理设备用电的区域电网碳排放因子；ut为设备t的耗电量。

4)污染土壤异位热脱附修复总碳排放。将材料碳排放、燃料碳排放和电力碳排放累加即为污染土壤异位热脱附修复总碳排放，其计算如式(4)所示。

式中：Etot为污染土壤异位热脱附修复总碳排放；Em为材料消耗的碳排放；En为化石燃料消耗的碳排放；Ep为电力消耗的碳排放。

2.   碳排放核算数据

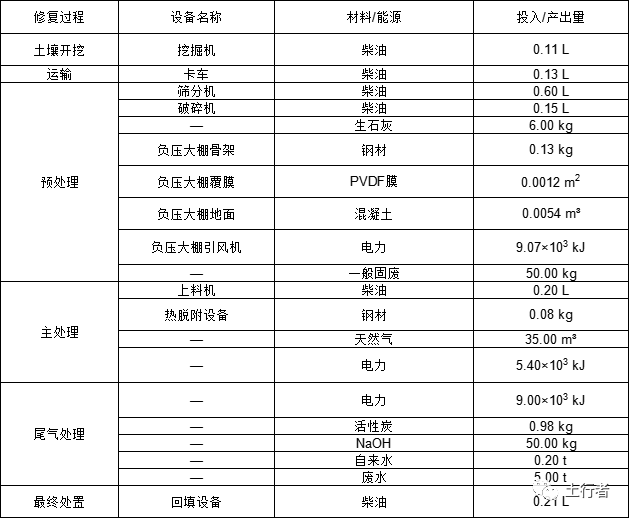

通过现场访谈及问卷调研，搜集了我国华东区域5个污染土壤异位热脱附修复工程案例的过程数据。调研的5个工程案例分别涉及了农药、化工、焦化、电镀、有色金属冶炼5大土壤污染重点行业，修复目标污染物包括石油烃、有机农药、多环芳烃、多氯联苯、卤代烃等其他VOCs、SVOCs。将这5个案例的工程数据进行均值化，可有效代表异位热脱附修复的过程数据。为方便统计分析，以处理1 m3(实方)污染土壤为基本功能单位，得到异位热脱附修复1 m3污染土壤的能源和材料投入量及废物的产出量，见表2。

碳排放因子，也称碳排放系数，表示消耗单位质量或体积的能源或材料产生的碳排放量，包括直接碳排放因子和间接碳排放因子。由于区域间能源结构、排放水平和生产工艺的差异均会对物料的碳排放因子产生一定影响。因此，在选取碳排放因子数据时，选择本地数据库中的碳排放因子更能代表本区域的实际排放水平。另外，假定修复过程中所涉及的物料均为本地采购，不考虑运输过程碳排放。异位热脱附修复污染土涉及物料的碳排放因子、数据来源及假设说明见表3。

3.   碳排放结果分析

经计算，异位热脱附修复1 m3污染土的总碳排放量为212.22 kgCO2eq。其中，直接碳排放量为79.52 kgCO2eq，间接碳排放量为132.70 kgCO2eq，占比达62%。异位热脱附修复各过程的碳排放量见图2。可看出，从土壤开挖、运输、预处理、主处理到尾气处理过程的碳排放量呈阶梯形增长。其中，尾气处理过程的碳排放量最高，占全过程碳排放量的54%。预处理、主处理和尾气处理3个过程碳排放总量占全过程碳排量的99.3%，是异位热脱附修复碳排放的关键过程。而土壤开挖、运输和最终处置3个过程的碳排放量均小于1 kgCO2eq，相对于异位热脱附全过程的碳排放量来看，可忽略不计。

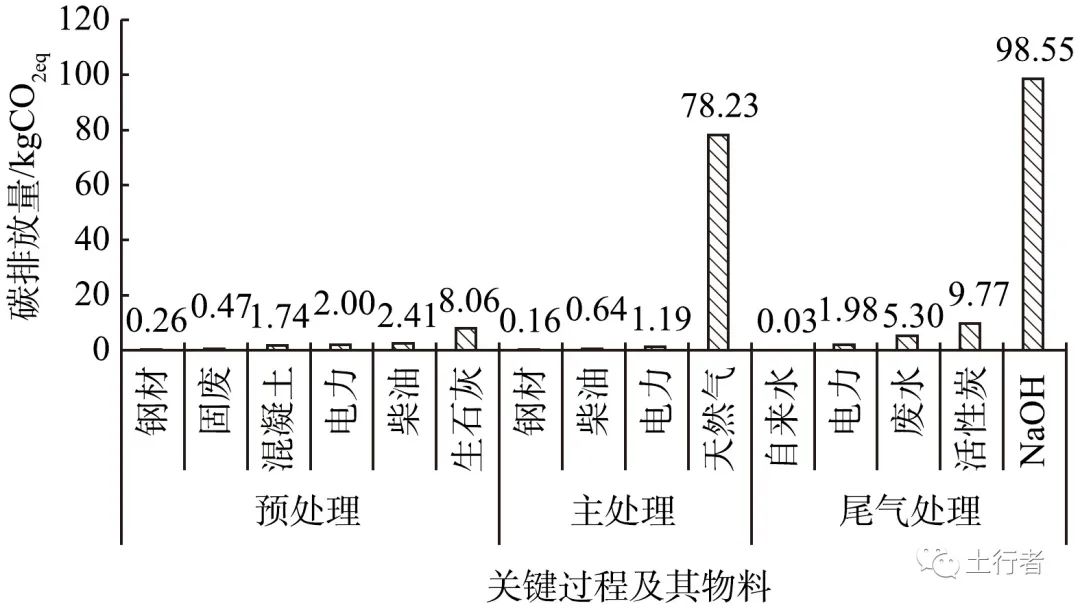

对预处理、主处理和尾气处理过程主要投入及产出物料的碳排放量进行比较(见图3)发现，预处理过程中生石灰的碳排放量最大，占该过程碳排放总量的54%；主处理过程中天然气的碳排放量最大，占该过程碳排放总量的97%；尾气处理过程中NaOH碱性溶液的碳排放量最大，占该过程碳排放总量的85%。生石灰主要用于降低土壤含水率，天然气为污染土壤中有机物的分离提供热量，NaOH配置的碱性溶液可有效吸附尾气中的污染物。3者对污染土壤的异位热脱附修复过程必不可少，3者的碳排放总和占全过程碳排放量的87%，是影响异位热脱附修复过程碳排放的关键因素。

整体来看，污染土壤异位热脱附修复过程中NaOH碱性溶液的碳排放量最大，占全过程碳排放量的46%，是影响异位热脱附修复过程碳排放的最主要因素。NaOH碱性溶液是尾气处理过程投入的主要原料，用于吸收热脱附过程产生的酸性气体。为保证经喷淋吸收塔后的尾气达标排放，需要投入大量的NaOH碱性溶液。在工程实践中，NaOH碱性溶液的浓度，是按照完全吸收最大浓度的酸性气体时所需要的理论值确定的。实际上，尾气中污染物的浓度是时刻发生变化的，但NaOH碱性溶液的浓度并没有按照尾气中污染物浓度的变化进行及时调整，会造成NaOH的投入过量。因此，NaOH碱性溶液的大量使用产生了较高的间接碳排放。另外，NaOH投入量为5个工程案例的均值，部分工程中NaOH投入量更大，产生的碳排放更高。因此，在今后的异位热脱附修复工程应用中，应重点关注NaOH投入对碳排放的影响。

异位热脱附修复过程碳排放结果分析发现，土壤最终处置过程的碳排放占比较低。这是因为，该处置过程只考虑了将修复后污染土壤进行原场地回填的运输油耗产生的碳排放。企业工程实践经验表明，异位热脱附修复后土壤回填技术要求高、回填周期长。且回填后土地开利用需要再次开挖，会造成工作重复，浪费人力和物力。修复后土壤外运处置将成为主流方式。除外运填埋外，修复后土壤进行资源化利用，如制砖、制陶粒等，目前已被应用到一些工程案例中。修复后土壤外运过程的碳排放将会对异位热脱附修复全过程碳排放结果产生一定的影响。

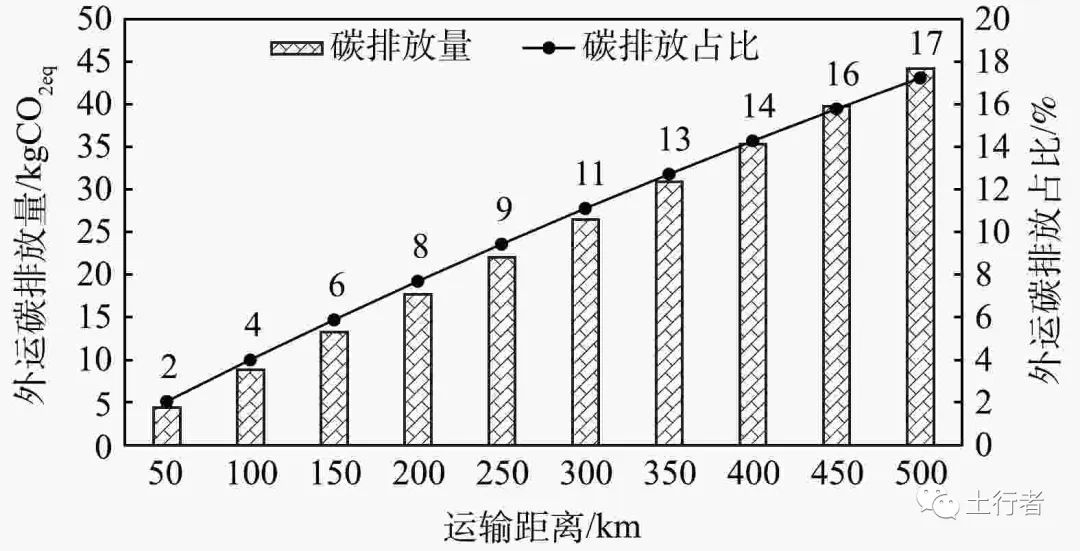

通过访谈土方运输从业人员得知，20 m3容量的土方车满载时100 km油耗约为55 L，则1 m3土1 km消耗柴油为0.027 5 L。基于该数据和柴油的碳排放因子，可得出土壤外运距离与碳排放的关系(见图4)。当修复后土壤外运距离小于100 km时，外运碳排放占全过程的比例小于5%；外运距离大于300 km时，碳排放占比大于10%；外运500 km时，碳排放量达到44.16 kgCO2eq，碳排放占比为17%。可见，修复后土壤外运距离在100 km以内，对异位热脱附修复全过程碳排放的结果较小，超过300 km后会产生较大影响。

图 4  修复后土壤外运距离及其碳排放

污染土壤异位热脱附修复过程碳排放核算及分析发现，主处理过程碳排放最高，而天然气是主处理过程碳排放的主要贡献者，也是热能的唯一来源。有研究表明，污染土壤中的水分受热挥发会消耗大量的热量，土壤含水率越高消耗的天然气也越多[46]。因此，预处理过程降低污染土壤含水率，保证含水率在15%~20%，才能有效降低污染土壤异位热脱附修复过程碳排放。预处理时，经常采用生石灰调节污染土壤的含水率，生石灰也是预处理过程碳排放的主要贡献者。加入生石灰前，应对污染土壤进行充分筛分、破碎，减小土壤粒径，增大接触面积。加入生石灰后，要增加翻拌频率，增加接触机会。保证生石灰与污染土壤中充分接触，才能有效吸收水分，降低主处理过程的天然气消耗，进而减少修复过程的碳排放。

尾气处理过程一般采NaOH制备的碱性溶液吸附热脱附废气中的酸性尾气，NaOH投入量直接影响尾气处理过程的碳排放。碱性溶液中NaOH的配比用量由尾气成分和浓度决定。因此，应根据污染土壤类别和热脱附废气情况及时调整配比。同时，应对急冷塔和喷淋吸收塔进行定期检查，使用1年半到2年的时间应进行检测维修，检查磁盘的填充情况、喷淋管包装和清洁，以保证NaOH碱性溶液对尾气吸收的效率。

修复后土壤制砖、制陶粒等资源化利用方式，可有效解决污染土壤异位热脱附修复后土壤消纳面临的主要问题，各地政府应加强政策鼓励和扶持。考虑到运输距离对污染土壤异位热脱附修复过程碳排放的影响，建议修复后土壤外运距离最好控制在300 km以内。另外，土壤短距离运输产生的碳排放量虽较低，但若将未经处理的污染土壤直接进行外运处置，运输过程存在较高的二次污染风险。因此，建议污染土壤进行原场地适当修复处理后再外运消纳。

4.   结论

1)利用排放因子法和我国华东区域5个污染土壤异位热脱附工程案例的过程均值数据，核算出异位热脱附修复1 m3(实方)污染土壤全过程碳排放量为212.22 kgCO2eq，其中间接碳排放量超过60%。

2)污染土壤异位热脱附修复6个过程中，尾气处理过程的碳排放量最高。生石灰、天然气、NaOH碱性溶液是主要碳排放因子，修复后土壤外运距离大于300 km会对碳排放产生较大影响。

3)为降低污染土壤异位热脱附修复全过程碳排放，可优化污染土壤主处理工艺，严格控制进入异位热脱附回转窑的土壤含水率、土壤粒径等参数，提高尾气处理系统的适应性。另外，修复后土壤外运处置的距离最好控制在300 km以内。
