EBSD技术，即电子背散射衍射技术，是一种在材料科学领域中广泛应用的分析技术。它通过与扫描电子显微镜（SEM）的结合使用，能够提供材料表面下微观结构的详细信息，包括晶粒的取向、晶界类型、再结晶碳化物、显微织构、相鉴别以及晶界特征等。这些信息对于理解材料的力学性能、热处理过程、相变行为以及微观结构与宏观性能之间的关系至关重要。

EBSD技术的工作原理

EBSD技术基于电子与材料相互作用时产生的背散射电子（BSE）的衍射模式。当高能电子束入射到材料表面时，部分电子会被原子核散射回来，形成特定的衍射图案。这些衍射图案可以通过EBSD探测器捕获，并与已知晶体结构的数据库进行比对，从而确定样品中晶体的取向。由于EBSD分析的是表面下约10-50纳米的区域，因此它能够提供高空间分辨率的晶体学信息。

EBSD技术的应用

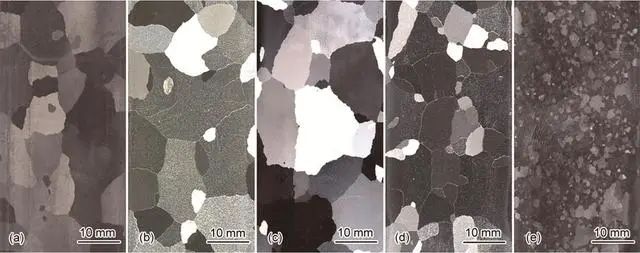

1. 显微组织分析：EBSD能够分析材料中的碳化物尺寸和分布、孪晶的存在及其体积比例、再结晶碳化物和亚晶的特征、晶界特性、相的鉴定以及相的分布等。通过取向分布图（ODFs）分析，可以揭示不同晶体取向的空间分布，从而理解材料的微观结构。

2. 取向分析：EBSD技术可以分析相邻晶粒的取向关系、晶界与相邻孪晶的取向关系、孪晶之间的取向关系、织构分析以及取向差异的分析。这些分析对于研究材料的变形机制、再结晶行为以及织构发展具有重要意义。

3. 材料性能研究：EBSD技术在研究材料的力学性能、耐腐蚀性、高温稳定性等方面也发挥着重要作用。通过分析晶粒取向与材料性能之间的关系，可以优化材料的微观结构，提高其性能。

EBSD样品的制备要求

为了进行EBSD分析，样品的制备至关重要。样品需要满足以下要求：

尺寸：样品的尺寸通常不超过8毫米乘8毫米，长度不超过3毫米。

表面质量：样品表面需要新鲜、清洁、光滑，并且具有良好的导电性，以确保电子束的有效散射和信号的清晰度。

无变形：样品表面不应有明显的弯曲或变形，以免影响EBSD数据的准确性。

样品的制备方法

1. 振动抛光：适用于大多数材料，通过机械振动使抛光介质与样品表面接触，实现表面平滑。

2. 氩离子截面抛光：适用于硬质材料和软质材料组成的复合材料，能够精细地制备出软硬材料结合的截面。

3.电解抛光：适用于成分单一的样品，通过电解作用去除材料表面的不平整部分，获得光滑的表面。

EBSD技术的局限性

尽管EBSD技术在材料科学领域中具有广泛的应用，但它也存在一些局限性。例如，EBSD无法精确地定位样品中的碳化物位置，且对于非晶材料或具有复杂晶体结构的材料，EBSD的分析可能受到限制。

结论

EBSD技术作为一种强大的材料表征工具，为研究材料的微观结构提供了丰富的信息。通过EBSD分析，科学家和工程师能够更好地理解材料的性能，优化材料的设计和加工工艺。随着技术的不断进步，EBSD在材料科学领域的应用将更加广泛和深入。
