一、挡土墙家族的成员

类型

结构特征

施工要点

优势

劣势

适用场景

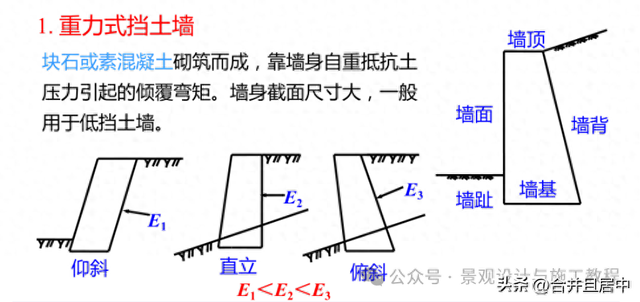

重力式

- 依靠自重抵抗土压力- 材料：混凝土/毛石/砖砌体

基础需夯实至承载力≥150kPa- 墙背设排水孔（孔径5-10cm，间距2-3m）- 墙顶宽度≥0.4m

✅ 成本低✅ 施工简单✅ 耐久性好

❌ 墙体厚/占地大❌ 高度受限（通常≤6m）

低矮边坡、景观护坡

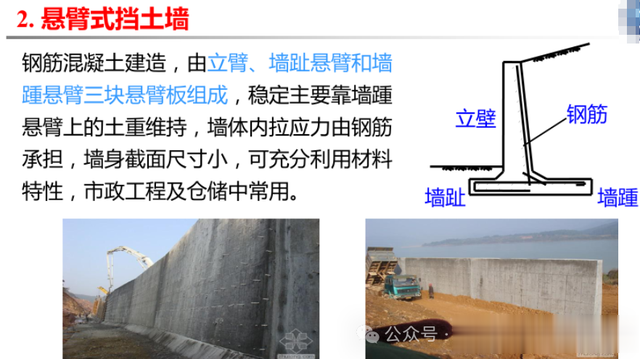

悬臂式

- T形/L形断面- 立臂+底板（基础+趾板）

- 底板厚度≥30cm- 配筋率≥0.2%- 混凝土强度≥C25- 纵向排水坡度≥2%

✅ 高度适应性强（可达10m）✅ 占地小

❌ 需配筋，造价较高❌ 基础要求严格

市政道路、建筑基坑

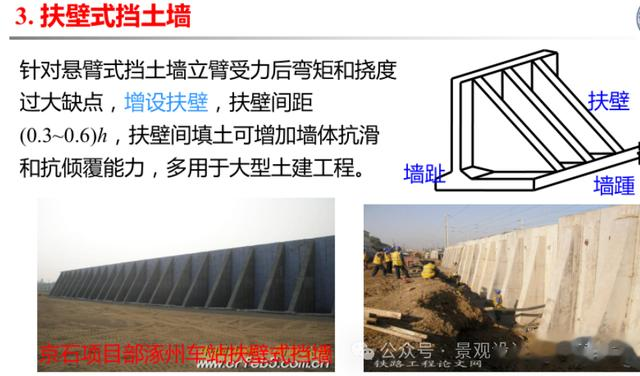

扶壁式

- 悬臂式+垂直扶壁（间距2.5-3.5m）

- 扶壁厚度≥20cm- 底板与立臂连接处加腋- 分段浇筑间隔≤7天

✅ 抗倾覆能力强（高度可达15m）✅ 经济性优于悬臂式

❌ 施工复杂❌ 模板用量大

高填方路基、港口护岸

锚杆式

- 混凝土墙面+预应力锚杆

- 锚杆钻孔直径≥150mm- 注浆压力0.5-1MPa- 张拉锁定力为设计值110%

✅ 适应复杂地形✅ 可修复性强✅ 占地最小

❌ 施工设备要求高❌ 岩土条件限制多

岩石边坡、城市深基坑

加筋土式

- 面板+分层填土+筋材（土工格栅/钢带）

- 筋材水平间距30-50cm- 压实度≥95%- 面板错台≤3mm/层

✅ 柔性结构抗震好✅ 造价低（比混凝土省30%）✅ 造型灵活

❌ 长期蠕变风险❌ 需防紫外线老化

公路路堤、生态护坡

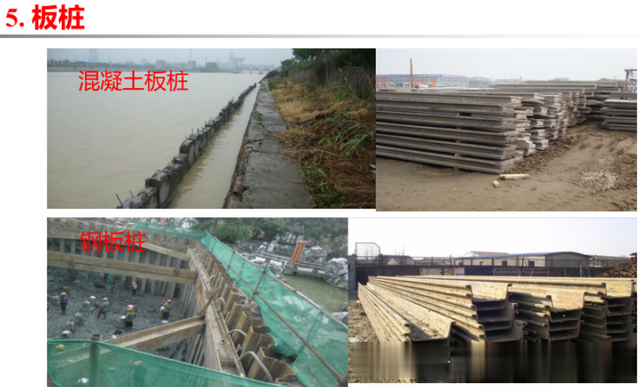

板状式

- 钢板桩/混凝土板桩连续打入

- 桩长≥1.5倍墙高- 锁口涂抹黄油防渗- 顶部设冠梁连接

✅ 施工速度快✅ 可重复利用（钢板桩）

❌ 刚度低易变形❌ 噪音振动大

临时支护、河道驳岸

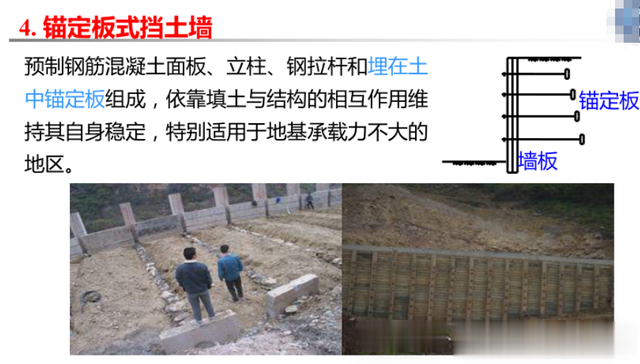

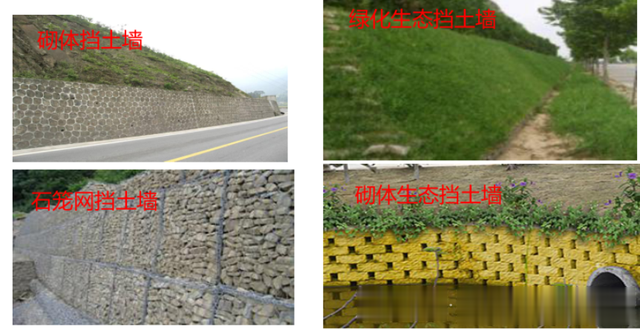

以下为各类挡土墙示意：

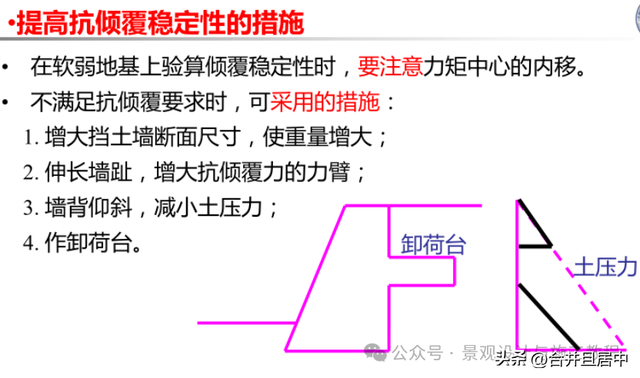

二、挡墙重要设计参数

排水通用要求墙后设 反滤层（30cm厚碎石+土工布）泄水孔坡度≥4%，出口高出地面20cm材料选择混凝土挡土墙：抗冻等级≥F150（寒冷地区）加筋土筋材：极限抗拉强度≥50kN/m变形控制标准水平位移≤0.3%H（H为墙高）沉降差≤1/500L（L为墙长）

三、挡土墙的选型建议

成本优先：高度＜4m选重力式，4-8m选加筋土式空间受限：锚杆式/板桩式抗震需求：加筋土式/扶壁式景观融合：重力式（毛石饰面）/加筋土式（植生面板）

四、挡土墙排水措施

挡土墙排水设计是确保其稳定性、耐久性和功能性的关键。

墙后积水会增加 静水压力，显著增大对挡土墙的侧向推力，可能导致墙体倾覆或滑移。有效排水可减少土体饱和，降低主动土压力，提高墙体稳定性。积水渗入地基会降低土体强度，导致地基承载力下降，可能引发不均匀沉降。在寒冷地区，墙后积水结冰会膨胀，对墙体产生冻胀力，导致开裂或变形。

挡土墙排水措施：

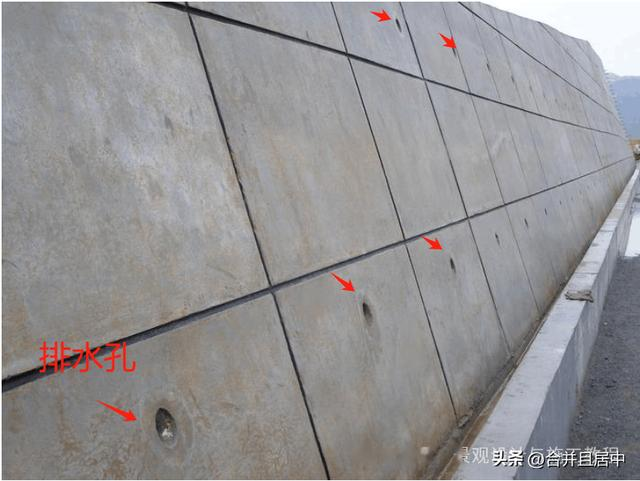

墙后排水系统反滤层：在墙后设置透水性材料（如碎石、砂砾）以防止土壤颗粒堵塞排水系统。排水管/盲沟：在墙后底部铺设透水管（PVC穿孔管或砾石盲沟），将水引导至集水井或排水口。泄水孔设置位置：沿墙身水平间距2-3m，垂直间距1-2m，呈梅花形布置。孔径与坡度：直径5-10cm，坡度≥4%，确保水流顺畅。截水沟位置：墙顶或墙后坡顶设置V形/梯形截水沟，拦截地表径流。尺寸：宽度≥30cm，深度≥20cm，坡度≥2%。墙前排水系统明沟排水：在墙前设置排水沟，收集墙脚渗水并排至市政管网或自然水体。散水坡：墙前地面设置向外倾斜的散水坡（坡度≥2%），防止积水。防水层墙背防水：在墙背涂刷防水涂料或铺设防水卷材，减少渗水对墙体的侵蚀。

排水见示意图：

五、挡土墙标高参考

1. 道路护坡挡土墙· 墙底标高：路面标高 - 1.5m（基础埋深）。· 墙顶标高：路面标高 - 0.15m（路缘石高度）。2. 景观分隔挡土墙· 墙底标高：设计地面标高 - 1m。· 墙顶标高：设计地面标高 + 0.2m（防积水）。3. 高填方挡土墙· 墙底标高：原地形标高 - 2m（深基础）。· 墙顶标高：填方后地面标高 + 0.3m（分级平台设计）。

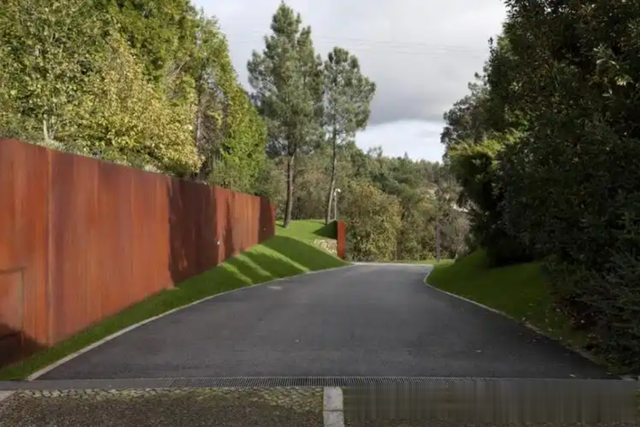

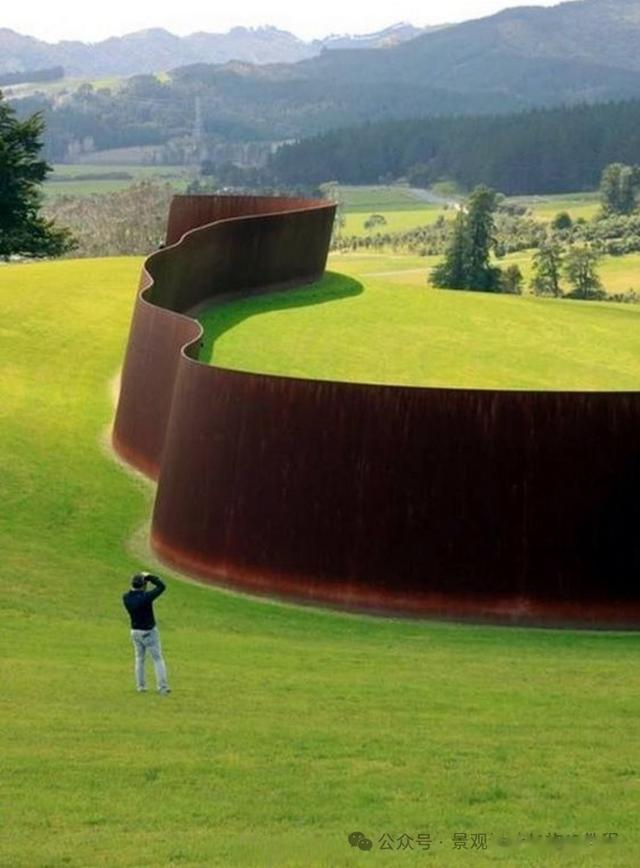

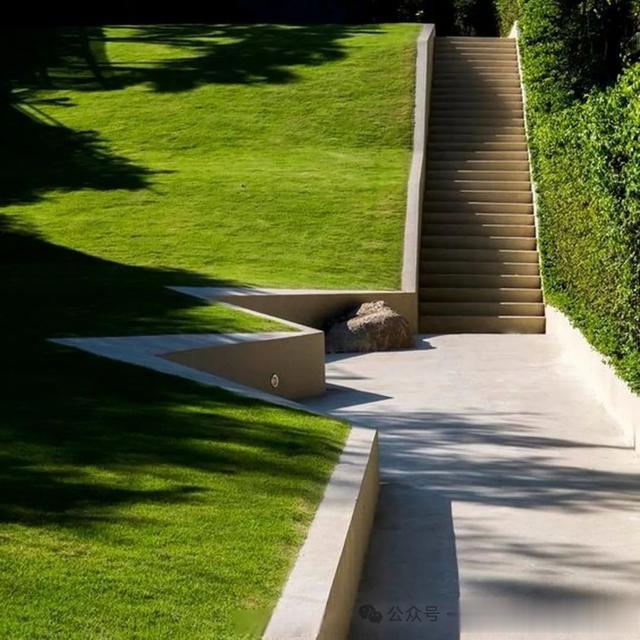

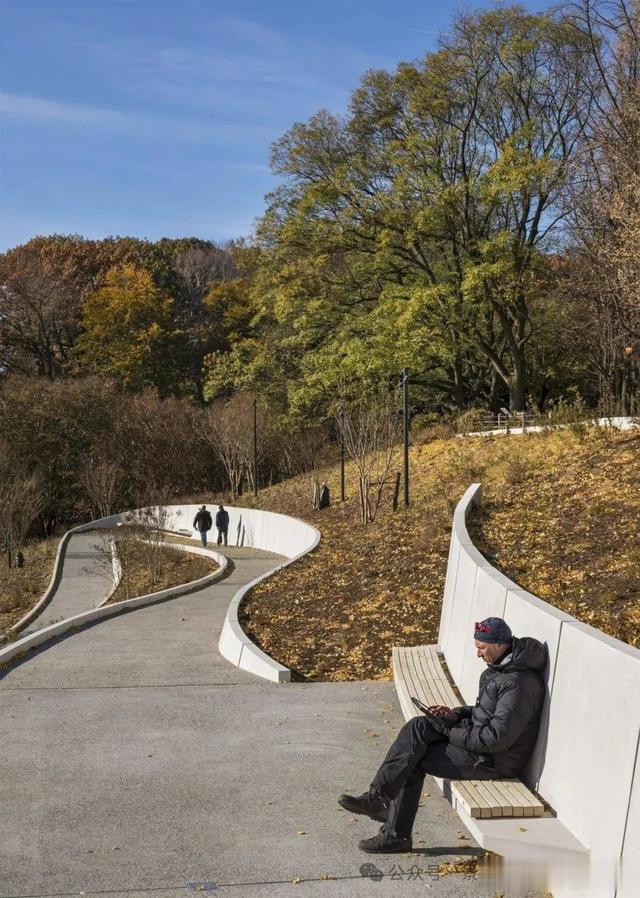

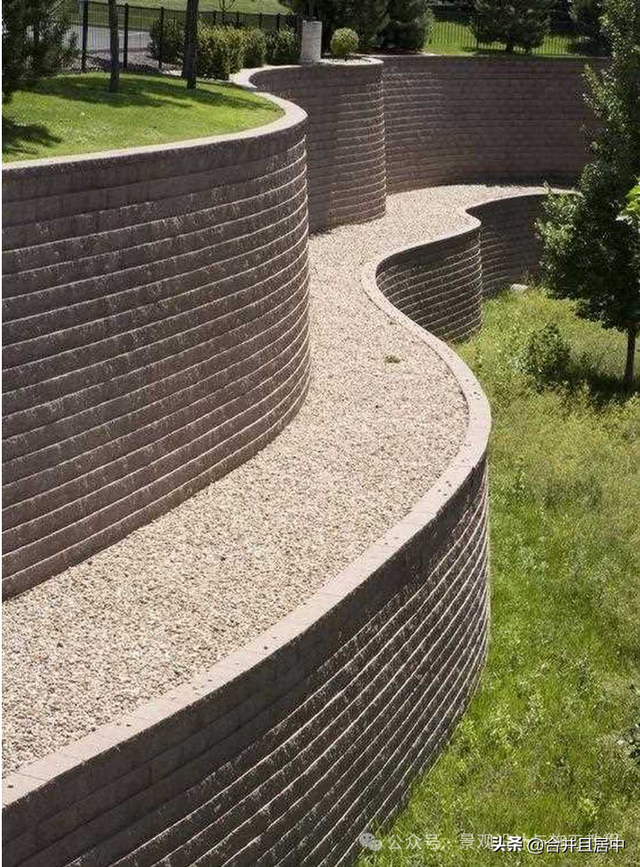

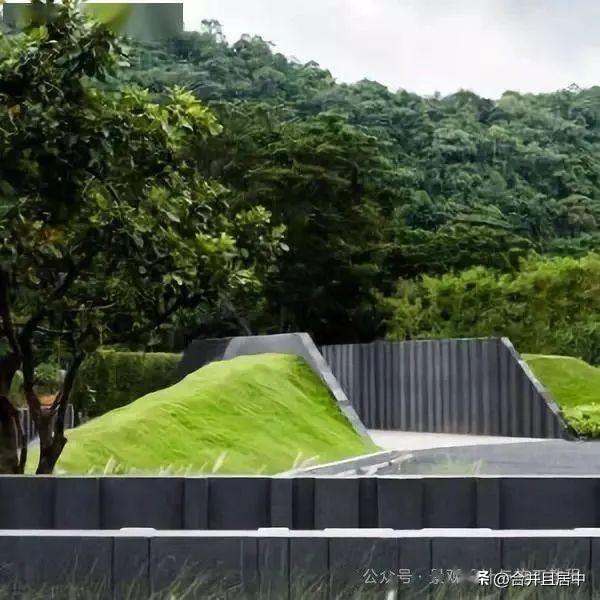

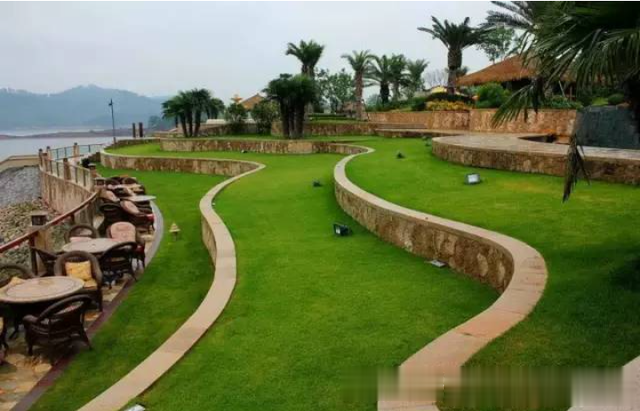

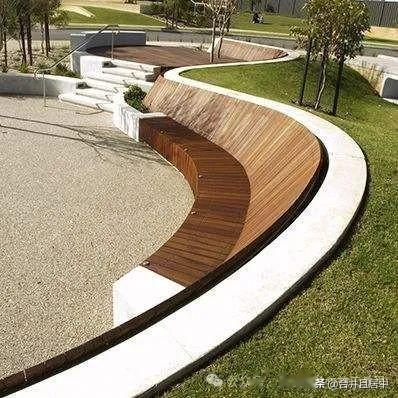

六、景观挡土墙素材
