在网络设备的管理和维护中,VTY(Virtual Teletype)线路和Console(控制台)线路是两种重要的访问方式。它们在功能、用途、安全性等方面有显著的不同。本文将深入探讨这两种线路的特点、工作原理、配置方法、应用场景以及它们在网络管理中的具体作用。
![](http://image.uc.cn/s/wemedia/s/upload/2024/34091dd5914e871cb3b2f7857b7016ca.jpg)
VTY 线路
VTY 线路是指虚拟终端线路,主要用于远程管理网络设备。通过VTY线路,管理员可以使用Telnet或SSH协议远程登录到设备进行配置和维护。VTY线路的存在使得网络管理员无需物理接触设备即可进行远程管理,大大提高了管理效率。
Console 线路
Console 线路是通过物理接口(如RJ-45或DB-9接口)连接的管理线路。管理员使用控制台电缆将计算机直接连接到网络设备的Console端口,从而进行设备的配置和管理。Console线路主要用于本地访问,尤其是在设备初次配置或出现重大故障时,Console线路是唯一的访问途径。

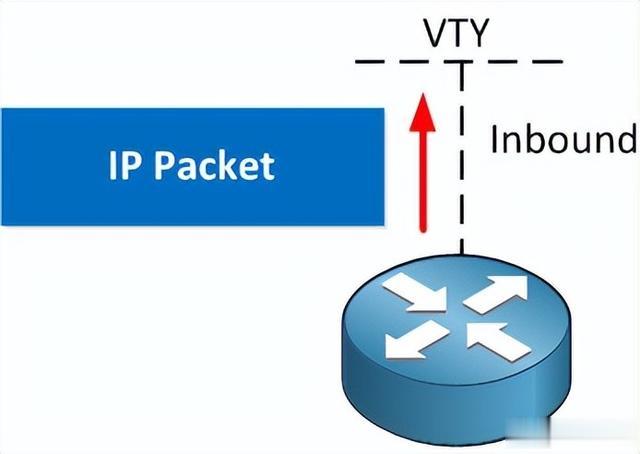

工作原理VTY 线路的工作原理
VTY 线路通过网络协议(Telnet或SSH)建立连接。
![](http://image.uc.cn/s/wemedia/s/upload/2024/6df8a5e98d351b91dfda125a47d62b3a.jpg)
以下是VTY线路的工作流程:
远程连接:管理员通过Telnet或SSH客户端输入设备的IP地址和端口号,发起连接请求。认证:设备收到连接请求后,提示管理员输入用户名和密码进行身份认证。对于更高级的安全配置,可以启用基于AAA(Authentication, Authorization, and Accounting)框架的多重认证机制。访问控制:设备可以配置访问控制列表(ACL)来限制特定IP地址或网段的访问权限,确保只有授权的用户才能通过VTY线路登录。会话管理:一旦认证通过,设备会为每个成功连接的用户创建一个虚拟终端会话,用户可以在该会话中执行各种配置命令。Console 线路的工作原理
Console 线路通过物理连接实现访问,工作流程如下:
物理连接:管理员使用控制台电缆将计算机连接到设备的Console端口。通常使用的连接器有RJ-45、DB-9等。终端仿真软件:计算机上需要运行终端仿真软件(如PuTTY、HyperTerminal),设置正确的串行通信参数(波特率、数据位、停止位、奇偶校验等)。直接访问:无需经过网络,直接通过物理连接访问设备。管理员可以直接看到设备的控制台提示符,并进行配置操作。![](http://image.uc.cn/s/wemedia/s/upload/2024/9779f6385b776883f8f501cfa4dadd30.jpg)
VTY 线路的配置
配置VTY线路通常包括以下步骤:
启用Telnet或SSH服务:router(config)# line vty 0 4router(config-line)# loginrouter(config-line)# password your_password如果使用SSH,还需要配置SSH相关参数:
router(config)# ip domain-name example.comrouter(config)# crypto key generate rsarouter(config)# line vty 0 4router(config-line)# transport input sshrouter(config-line)# login localrouter(config)# username admin password your_password配置访问控制列表(ACL):router(config)# access-list 10 permit 192.168.1.0 0.0.0.255router(config)# line vty 0 4router(config-line)# access-class 10 in配置会话超时:router(config-line)# exec-timeout 10 0Console 线路的配置
Console线路的配置相对简单,主要步骤如下:
设置控制台密码:router(config)# line console 0router(config-line)# password your_passwordrouter(config-line)# login配置会话超时:router(config-line)# exec-timeout 10 0启用记录日志消息:router(config-line)# logging synchronous应用场景VTY 线路的应用场景
远程管理:在大规模网络中,管理员可以通过VTY线路远程登录到设备进行配置和故障排查,极大地提高了管理效率和灵活性。日常维护:日常维护操作如软件升级、配置备份等都可以通过VTY线路完成,无需现场操作。多用户并发访问:VTY线路支持多个管理员同时访问和管理同一设备,适用于需要协同工作的环境。Console 线路的应用场景
初次配置:新设备在网络中上线前需要进行初始配置,此时只能通过Console线路访问。故障排除:当设备网络连接出现问题或远程访问失败时,Console线路是唯一的管理访问途径。安全保障:在高度安全要求的环境中,Console线路提供了额外的物理安全层,防止未经授权的远程访问。优缺点对比VTY 线路的优点
远程访问:无需物理接触设备即可进行管理,特别适合分布式网络。多用户并发:支持多个管理员同时登录,适用于协同管理。灵活性:可以通过配置ACL和SSH等安全机制增强远程访问的安全性。VTY 线路的缺点
依赖网络:需要设备有可用的IP地址和网络连接,一旦网络故障或配置错误,可能无法访问。安全风险:尽管可以通过SSH等加密协议保护,但相对于物理连接,仍存在一定的网络安全风险。Console 线路的优点
独立于网络:不依赖网络连接,适用于初始配置和故障排除。高安全性:由于是物理连接,外部网络攻击者无法通过网络访问。Console 线路的缺点
单用户访问:每次只能允许一个管理员访问,不适用于需要协同管理的场景。局限于本地:需要物理接触设备,不适合远程管理。
