晶体振荡器SG-8200CJ和SG-8201CJ采用爱普生的新型低噪声小数N分频PLL技术，与上一代爱普生可编程晶体振荡器相比，稳定性提高了约2倍，相位抖动降低了<1/25。

SG-8200CJ和SG-8201CJ可以编程为1.2MHz至170MHz的任何频率，工作温度范围高达125℃。SG-8200CJ和SG-8201CJ非常适合各种需要小尺寸和/或在恶劣环境中运行的消费类和工业应用。

特征

● 晶体振荡器（可编程）

● 输出频率：1.2MHz至170MHz

● 输出：CMOS

● 电源电压：1.62V至3.63V

● 频率公差，工作温度：

SG-8200CJ：±50×10-6/-40℃至+125℃

SG-8201CJ：±15×10-6/-40℃至+105℃

±25×10-6/-40℃至+125℃

● 相位抖动：1.1ps典型值

（偏置频率：12kHz至20MHz，fo=125MHz）

外形图

产品名称/产品编号

(1-1)产品名称（标准格式）

SG-8200CJ：X1G006211xxxx16

SG-8201CJ：X1G005981xxxx16

(1-2)产品编号/订购代码

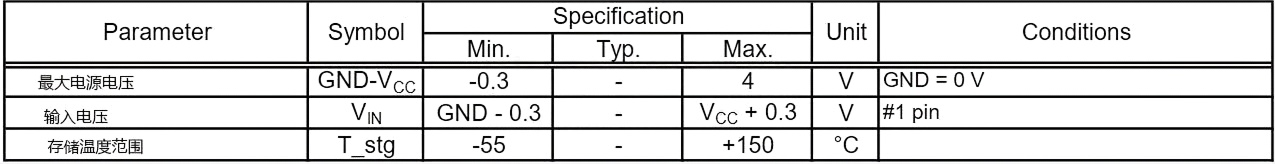

绝对最大额定值

工作范围

电源启动时间(0%VCC→90%VCC)应介于5μs和500ms之间

*靠近器件的VCC和GND引脚之间应连接一个0.01μF至0.1μF或更高容值的旁路电容器

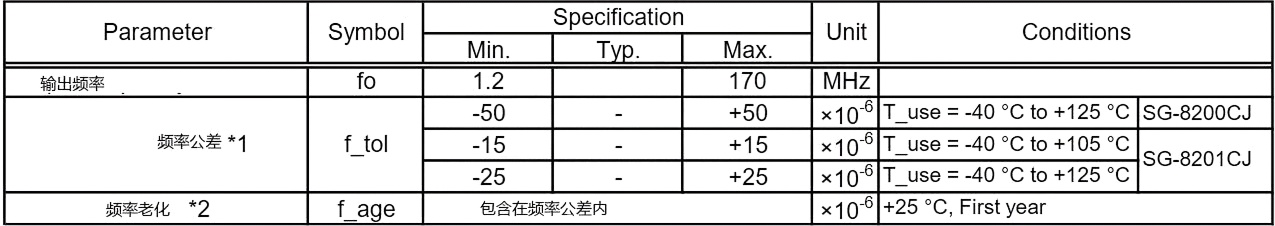

频率特性（除非另有说明[3]工作范围）

*1频率公差包括初始频率公差、频率/温度特性、频率/电压系数、频率/负载系数和频率老化（+25℃，第一年）

*2频率老化是根据环境可靠性测试估算的；预期的频率变化量。这并不是在产品生命周期内的保证。
