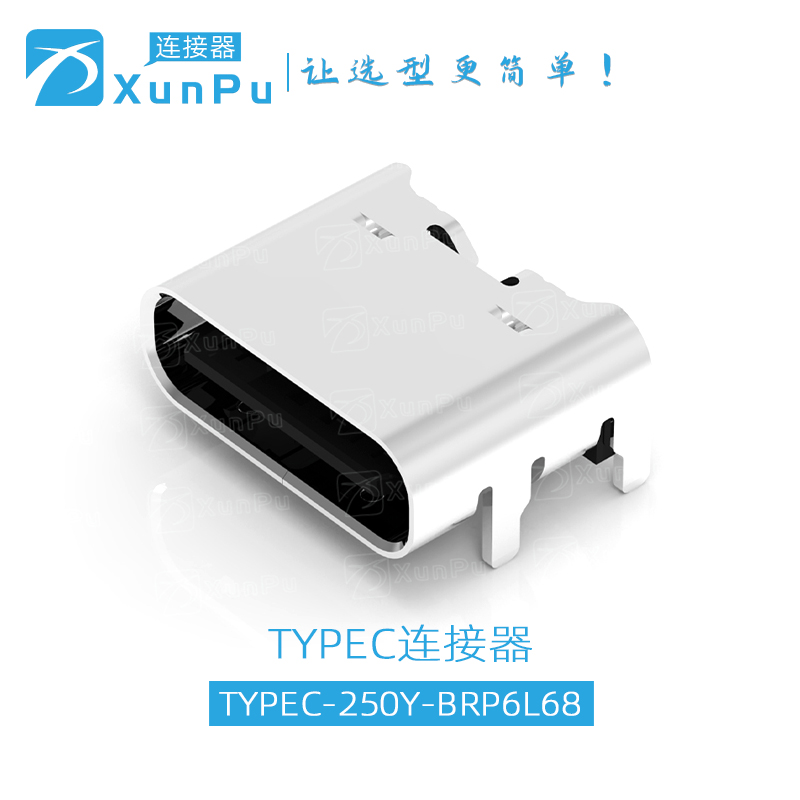

TYPEC连接器的结构
TYPEC连接器采用了双面可插拔的设计，即无论正反面都可以插入，避免了传统连接器的插反困扰。其外观形状为长方形，相较于传统的Micro USB连接器更为小巧，方便携带。TYPEC连接器采用24针设计，这些引脚的功能和用途包括但不限于：
VBUS：电源正极，提供电源给连接的设备。
GND：电源负极，作为接地端。
D+ 和 D-：数据正信号和数据负信号。
SSTX+ 和 SSTX-：SuperSpeed TX+（超高速传输正信号）和SuperSpeed TX-（超高速传输负信号）。
SSRX+ 和 SSRX-：SuperSpeed RX+（超高速接收正信号）和SuperSpeed RX-（超高速接收负信号）。
CC1 和 CC2：Configuration Channel 1和Configuration Channel 2，用于设备识别和配置。
VCONN：可选的电源引脚，用于提供额外的电源。
此外，TYPEC连接器还包括绝缘部分，也被称为TYPEC连接器基座或安装板，主要作用是使导线或Pin针能够固定在设计所需的位置而不随意晃动，同时还能起到绝缘作用，把不该接触的部分隔绝。
TYPEC连接器的工作原理
TYPEC连接器的工作原理主要基于USB技术，特别是USB 3.1标准。其工作原理可以分为物理层和协议层两个部分：
物理层：主要负责电信号的传输。TYPEC接口采用了全新的设计标准，将传输信号的线路、电源线和地线统一为一个接口。此外，TYPEC接口还支持反向插入，即无论插入方向如何，都能正常工作。
协议层：负责数据的分组和传输控制。TYPEC接口采用了USB 3.1协议，支持高达10Gbps的传输速度。此外，TYPEC接口还支持扩展协议，如DisplayPort、Thunderbolt等，可以连接外部显示器、存储设备、音频设备等。
TYPEC连接器的工作原理具体步骤如下：
插入检测：当用户将TYPEC接口插入设备时，设备会通过检测接口的电压来确认接口是否插入，并确定插入方向。
电源传输：在插入检测完成后，TYPEC接口会自动切换为电源传输模式，通过Vbus线路向外部设备提供电源供给。
数据传输：在电源传输模式下，TYPEC接口可以进行数据传输。数据传输的速度取决于设备的USB版本和协议支持情况。
扩展功能：TYPEC接口还支持扩展协议，通过支持不同的协议，可以连接外部设备实现更多的功能，如连接外部显示器、扩展存储等。
总的来说，TYPEC连接器的结构和工作原理使其成为一种灵活、高效、方便的连接标准，广泛应用于各种电子设备中。
