恒流电路是一种电子电路设计，其主要功能是维持通过负载的电流在一个预设且相对恒定的值上，不受负载电阻变化、电源电压波动等因素的影响。

在许多应用场景中，如LED照明、电池充电、精密仪器供电等，都需要精确控制电流以确保设备正常工作或避免过载损害。以下将对恒流电路的概念、原理、类型及应用进行的阐述：

一、恒流电路的基本概念

恒流电路的核心在于其能够动态调整自身的输出特性，以确保负载上流动的电流保持恒定。这意味着无论负载电阻如何变化（在一定范围内），或者电源电压有所波动，电路都会通过某种机制自动调节输出，使得电流不随这些变量的变化而改变。

二、恒流电路的工作原理

负反馈机制

大多数恒流源电路都基于负反馈原理设计。当负载电流上升时，电路会检测到这一变化，并通过反馈回路调整其自身的行为来减少电流；相反，当电流下降时，则增加电流。这种自我调节能力是通过比较实际电流与设定基准值并施加适当控制信号实现的。

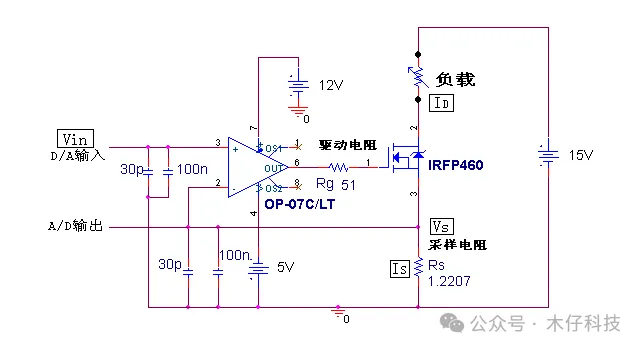

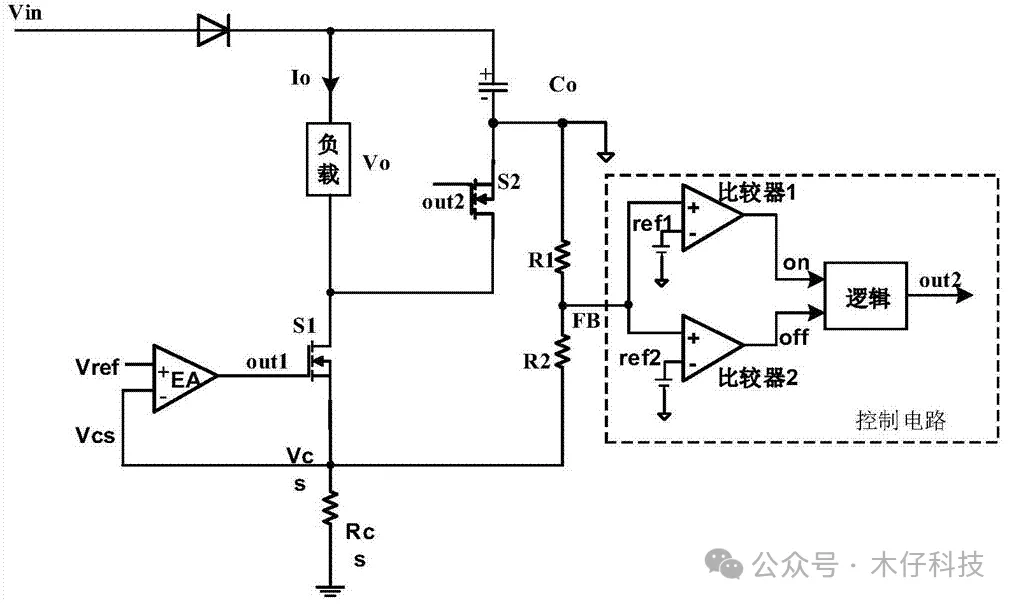

2. 典型电路组成

一个基本的恒流电路通常包括以下几个部分：

•电流检测环节：R7 使用采样电阻或霍尔电流传感器测量通过负载的实际电流。

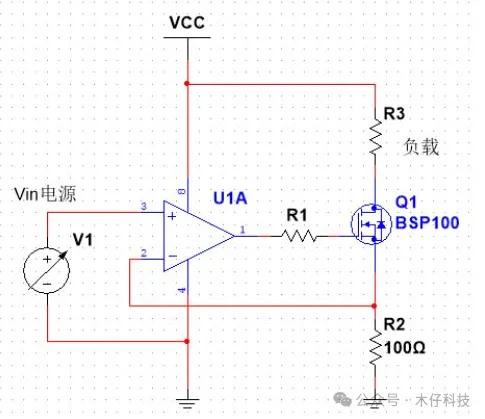

•误差放大器：LM2902将实际电流与参考电流进行比较，产生误差电压。•控制环节：根据误差电压调整功率器件（如晶体管或场效应管）的导通程度，从而控制通过负载的电流大小。

•驱动电路：将控制信号转化为功率器件所需的驱动信号。

3. 稳压型恒流电路

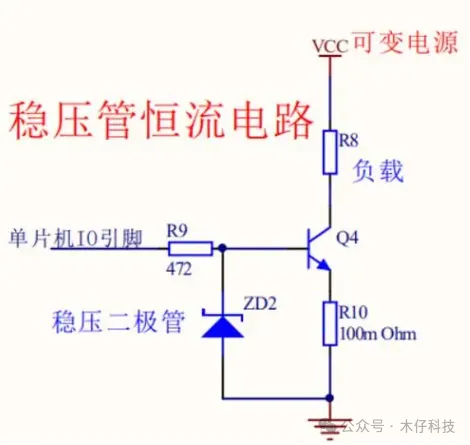

一些恒流电路是基于线性稳压器改造而成的，例如通过设置合适的外部电阻网络，使稳压器在特定条件下进入恒流模式。在这种情况下，稳压器的内部限流保护机制被利用起来提供恒定电流输出。

三、恒流电路的主要类型

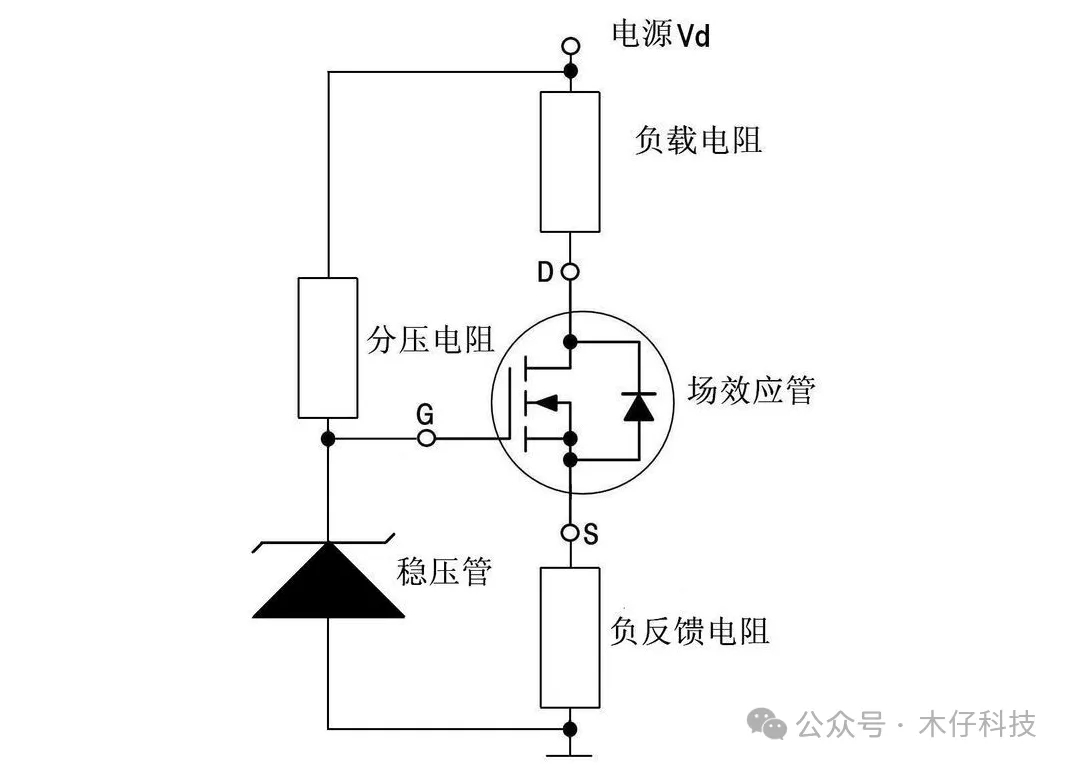

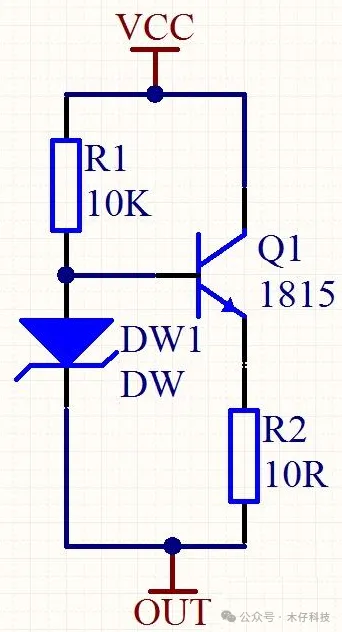

•线性恒流电路：

利用线性元件（如晶体管或FET）作为电流控制开关，通过调整其导通电阻来维持电流恒定。这类电路简单易行，但效率较低，尤其是负载电压较高时，线性元件可能会因为功耗过大而发热严重。

•开关型恒流电路：

采用脉宽调制（PWM）技术，通过高频开关动作和能量存储元件（如电感）配合，实现高效率的恒流输出。开关型恒流电源主要包括降压（Buck）、升压（Boost）、升降压（Buck-Boost）等多种拓扑结构。

四、恒流电路的应用

•LED驱动：LED照明系统需要恒流驱动以保证光源亮度稳定，延长使用寿命。

•电池充电：在电池充电过程中，特别是锂电池等敏感电池，要求严格的恒流充电阶段，以防止过充导致损坏。

•实验室设备：在科学实验中，诸如电解、光谱分析等应用场合需要精确稳定的电流供应。

•微电子制造：在半导体工艺中，用于离子注入、蚀刻等工艺步骤的电源必须提供恒定电流。

•电动机控制：某些电动机运行时需要恒定的励磁电流，以维持电机性能稳定。

总之，恒流电路在现代电子工程领域具有广泛的应用价值，其设计原理和技术细节复杂多样，旨在满足不同场合下对电流精度、稳定性以及能效比等方面的要求。随着电力电子技术和集成电路的发展，恒流源的设计不断得到优化和创新，为众多行业带来了更高的可靠性和能效水平。
