一加Ace 3V的性能测试已经解禁了，骁龙7+ Gen3到底怎么样，相信大家都已经有数了，很显然骁龙7+ Gen3的表现，没有前代骁龙7+ Gen2那么让人激动，本以为采用了新的架构之后，可以和骁龙8 Gen2硬刚，结果发现并非如此，那么为什么会这样呢？

骁龙7+ Gen3采用台积电4nm工艺，CPU为1个X4超大核+4个A720大核+3个A520小核心组成，X4超大核、A720大核心和A520小核心的频率分别是2.8GHz、2.6GHz和1.9GHz，GPU则是Adreno 732，GPU频率950MHz。

骁龙8 Gen2也是台积电4nm工艺，CPU为1个X3超大核+2个A715大核+2个A710大核+3个A510小核心组成，X3超大核、A715和A710大核心和A510小核心的频率分别是3.2GHz、2.8GHz和2.0GHz，GPU则是Adreno 740，GPU频率680MHz。

骁龙7+ Gen3和骁龙8 Gen2的CPU都可以认为是1+4+3的组合，其中骁龙8 Gen2的频率更高，超大核频率高了约14%，大核频率高了约9%，骁龙7+ Gen3的架构更先进，不过新架构的IPC提升很有限，不足以弥补频率带来的差距，因此跑分低些也是可以理解的。

但在能效上面，骁龙7+ Gen3的表现并没有出现逼近骁龙8 Gen3，明显领先骁龙8 Gen2的情况，这就有点让人难受了，毕竟当初大家对于骁龙7+ Gen3的期待更多的是能效上面的表现，觉得凭借更高的能效表现，可以带来更好的温度和续航表现，结果这个愿望落空了。

通过对骁龙7+ Gen3规格的进一步了解，发现高通这次的刀法明显更狠了，因为骁龙7+ Gen3的L2、L3和系统缓存都被砍了一刀。

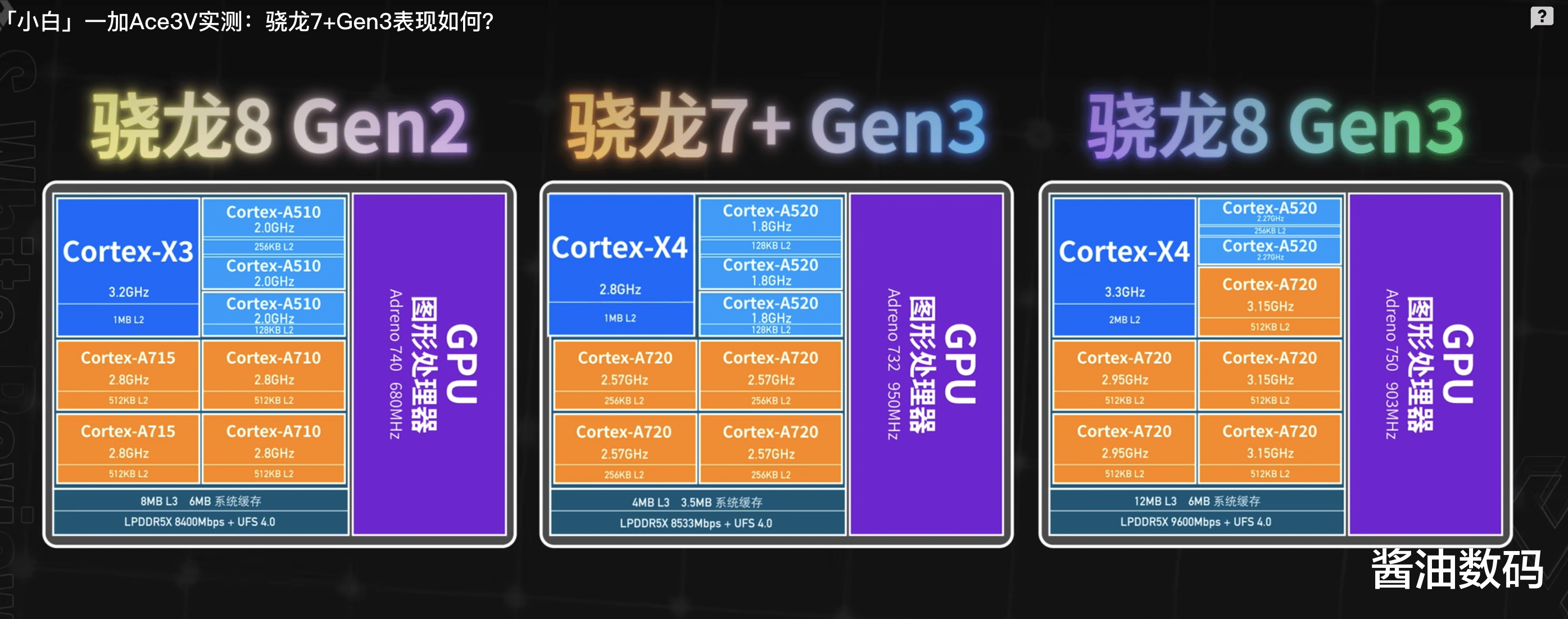

骁龙7+ Gen3的X4核心1MB L2，A720核心256KB L2，4MB L3，系统缓存3.5MB

骁龙8 Gen2的X3核心1MB L2，A715和A710核心512KB L2，8MB L3，系统缓存6MB

骁龙8 Gen3的X4核心2MB L2，A720核心512KB L2，12MB L3，系统缓存6MB

骁龙7+ Gen3的大核心L2缓存减半，L3缓存相比8 Gen2减半，相比8 Gen3更是砍得只剩1/3了，在系统缓存上面，骁龙7+ Gen3也差不多减半了，在高通如此大刀阔斧的阉割下，骁龙7+ Gen3的能效表现能够接近骁龙8 Gen3就怪了。

虽然骁龙7+ Gen3没有达到一些网友的预期，但任何产品都要看看价格后再说话，一加Ace 3V这款产品的首发价格应该会超过2000，但也不会超过多少，而且不出意外的话，随着各路竞品的到来，618的时候，骁龙7+ Gen3的机器跌破2000没有任何悬念。

这个价格的产品，对芯片的价格承受能力自然不会很强，去年骁龙7+ Gen2为什么没有那么多厂家用，归根结底还是成本高了点，骁龙7+ Gen3吸取了教训，下刀虽然更狠，但芯片的价格也会下来，而且就骁龙7+ Gen3的实测情况来看，其表现还是可以用优秀来形容的，届时在2K以下的市场里面，骁龙7+ Gen3会是性能党最好的选择之一。

总的来说，骁龙7+ Gen3尽管有点不及预期，但它依旧是款优秀的产品，干翻其直接竞品天玑8300-Ultra并没有压力，当然如果对骁龙7+ Gen3不满意，还可以等等骁龙8s Gen3，这个U肯定也会有阉割，但既然归类到8系，阉割程度肯定没有那么狠，表现肯定会更好。
