在设计电路时，选择合适的滤波电容是一项至关重要的任务。它直接影响到电源系统的稳定性和噪声抑制效果。以下将从多个方面详细介绍如何选型滤波电容：

明确滤波需求

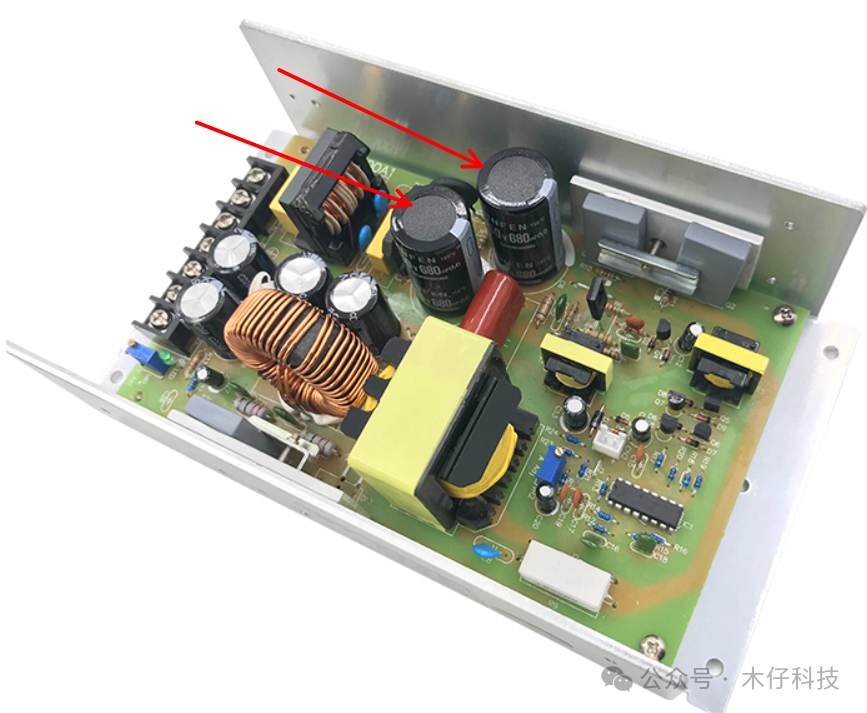

首先，理解电路对电源质量的需求，包括纹波和噪声抑制要求、电源电压的稳定性、负载变化时的瞬态响应速度等。例如，在开关电源输出端通常需要较大容量的电解电容进行低频纹波滤波:

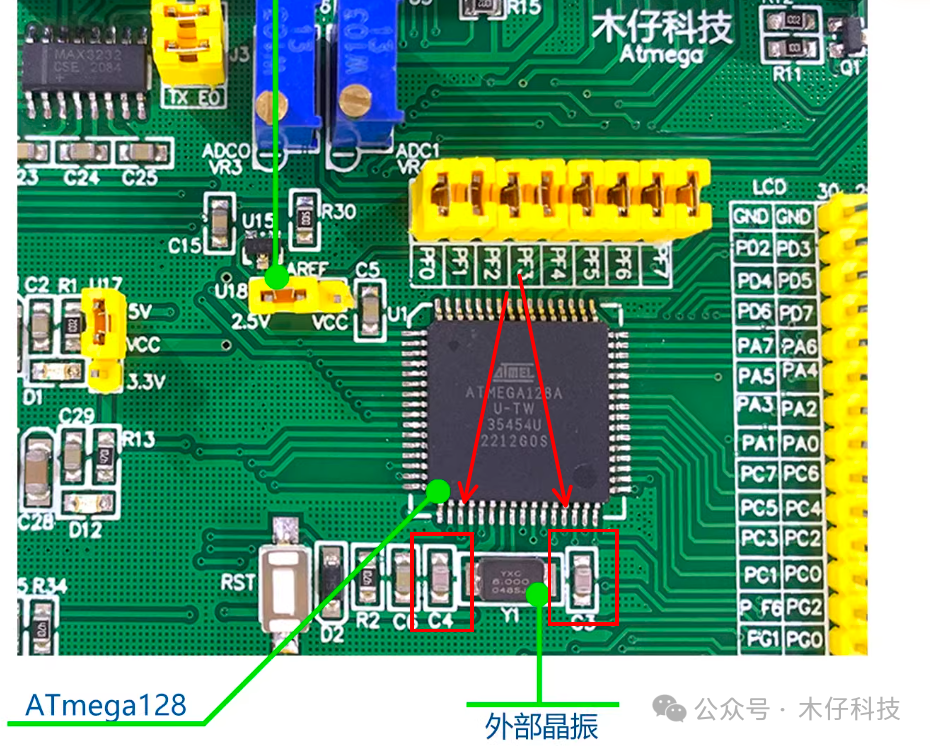

而在高频数字电路中则可能需要陶瓷电容来滤除高频噪声：

2. 确定滤波类型

根据滤波目标，滤波电容可大致分为：

•输入滤波：用于抑制电网波动和电源模块产生的干扰。

•输出滤波：减小电源内部开关动作导致的输出纹波和噪声。

•局部滤波：针对特定电子元件或模块进行供电优化，减少相互间的电磁干扰（EMI）。

3. 电容类型选择不同类型的电容器具有不同的特性，适合不同频率范围的滤波需求：

•铝电解电容：容量大、价格低廉，但ESR相对较高，适用于低频大纹波的滤波，如直流电源输出端。

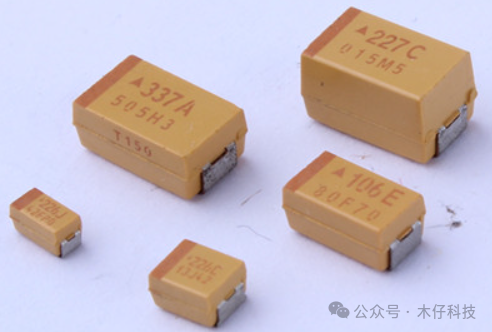

•钽电解电容：体积小、耐压高，ESR较低，适合中频段滤波，常用于精密仪器仪表和通信设备。

•陶瓷电容：容量较小，但高频特性优秀，ESR极低，适合高频去耦和噪声滤波，是数字电路中的常见选择。

•薄膜电容（聚酯、聚丙烯、聚四氟乙烯等）：性能介于电解电容与陶瓷电容之间，具备良好的温度稳定性、低ESR和低DF值（介质损耗），广泛应用于音频设备和高质量电源系统。

4. 参数考量

•电容量：应根据所需的滤波效果及电路特点选择适当容量。一般来说，对于低频滤波，电容量越大，滤波效果越好；高频滤波则更关注电容的有效阻抗。

•额定电压：电容的额定电压必须大于实际工作电压，留有余量以保证安全和长寿命。

•等效串联电阻（ESR）：越低的ESR意味着更好的高频响应和更低的功耗损失，特别是在开关电源应用中，低ESR电容能有效改善动态响应性能。

•等效串联电感（ESL）：在高速电路中，ESL影响着电容的高频滤波效果，特别是对于高频噪声的抑制作用显著。

•温度系数：选择温度系数低的电容可以确保在宽温度范围内保持稳定的工作性能。

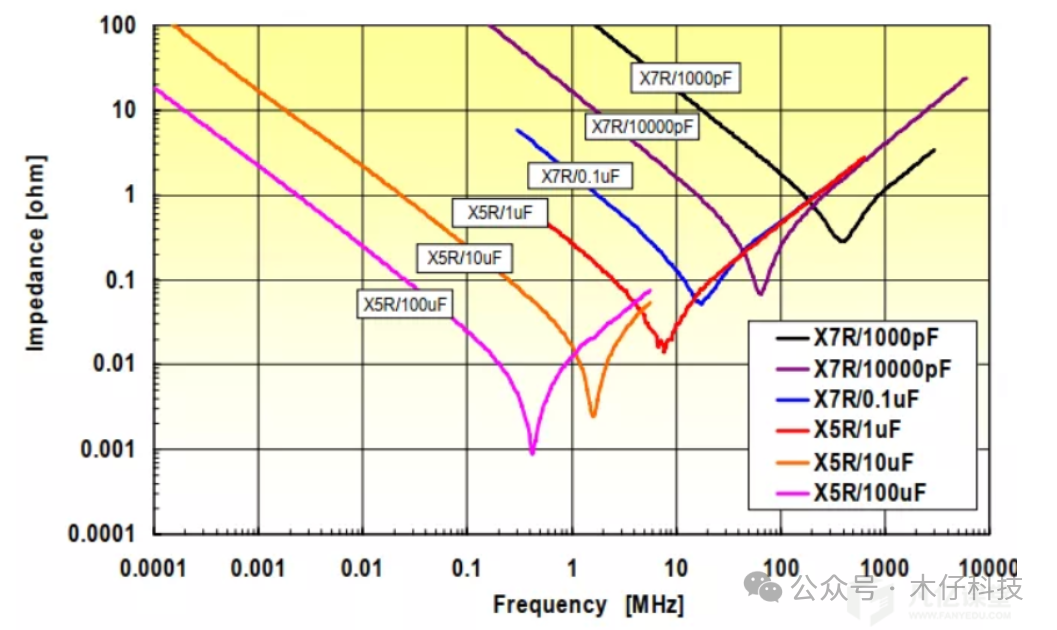

•查找电容参数等资料，可以看看类似下图的表格，当频率很低的时候是电容起作用， 而频率高到一定的时候电感的作用就不可忽视了，再高的时候电感就起主导作用了。电容就失去滤波的作用了。所以记住，高频的时候电容就不是单纯的电容了。根据设计电路的谐振频率选择电容，有时候需要两个电容搭配一起。

5. 布局布线

•尽量缩短电容到电源引脚和负载引脚的走线长度，降低寄生电感的影响，提高滤波效果。

•高频滤波电容应尽量靠近芯片电源管脚放置，实现有效的电源去耦。

6. 并联和串联组合

•根据所需频率特性和容量需求，有时需将不同种类或规格的电容进行并联或串联使用，以获得理想的滤波效果。

综上所述，选择滤波电容是一个综合考虑多种因素的过程，除了以上提到的关键点外，还需要结合具体的应用场景和成本预算进行权衡决策。在设计过程中，通常需要借助仿真工具进行模拟验证，确保所选电容满足预期的滤波性能要求。
