一、引言

减速机作为机械设备中传递动力、降低转速的重要部件，其性能与可靠性直接影响到整个系统的运行效率与稳定性。表面淬火技术作为一种有效的表面强化手段，通过快速加热并随后迅速冷却的方式，显著改善零件的表面硬度、耐磨性和抗疲劳性能，从而成为减速机制造中不可或缺的一环。

二、表面淬火在减速机中的应用

1.提高表面硬度：表面淬火后，减速机中的关键零件如齿轮、轴承等表面硬度显著提高，有效抵抗磨损，延长使用寿命。

2.增强耐磨性：硬度的提升直接增强了零件的耐磨性，减少了因摩擦导致的性能衰退和故障率。

3.提高疲劳强度：淬火处理后的零件表面形成压应力层，有助于提高零件的疲劳强度，减少因交变应力引起的裂纹和断裂。

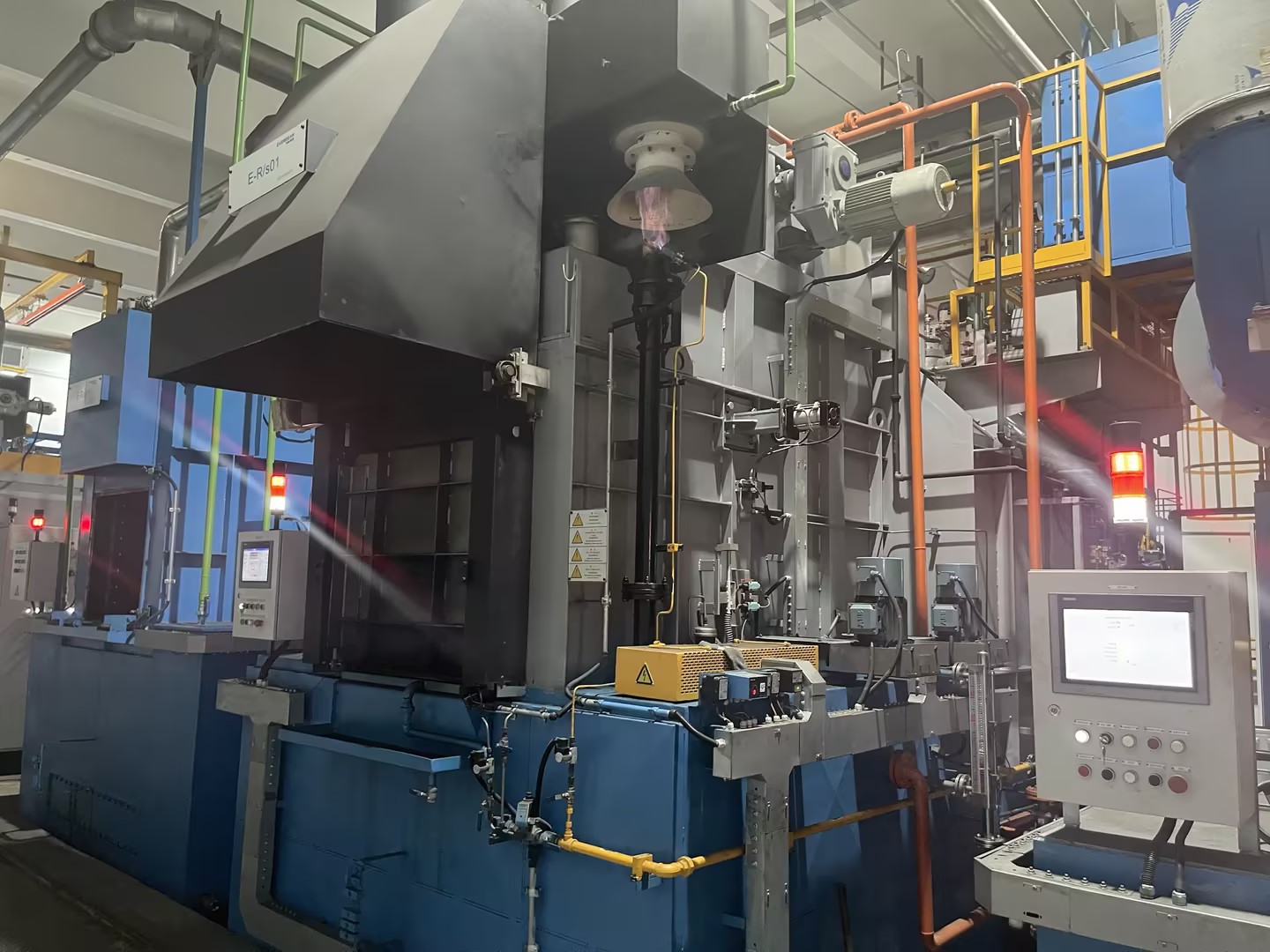

浙江恒齿热处理车间

1.原材料检验

化学分析：确保钢材成分符合设计要求，避免杂质元素对淬火效果的不利影响。

低倍组织观察：检查钢材的宏观组织结构，排除气孔、裂纹等宏观缺陷。

晶粒度检测：晶粒度大小直接影响淬火后的性能，需控制在合理范围内。

2.心部硬度检验：特别是对于齿块等关键部件，需确保齿根中心处的硬度达到规定标准，以保证整体强度的均衡。

3.表面质量检

目检：检查齿部是否有过烧现象，过烧会导致组织粗大、性能下降。

无损检测：利用超声波、磁粉等方法检测齿部裂纹，确保无潜在安全隐患。

表面硬度测试：使用硬度计测量表面硬度，确保在45-50HRC（常规要求）或50-55HRC（高承载要求）之间。

表面组织检验：依据标准JB/T9204-2008，使用维氏硬度计沿齿宽中部齿的截面进行硬度梯度检测，评估有效硬化层深度。

确定临界硬度（HVH），其值应等于或高于0.80倍设计规定的最低表面硬度（HVNs），以确保硬化效果。

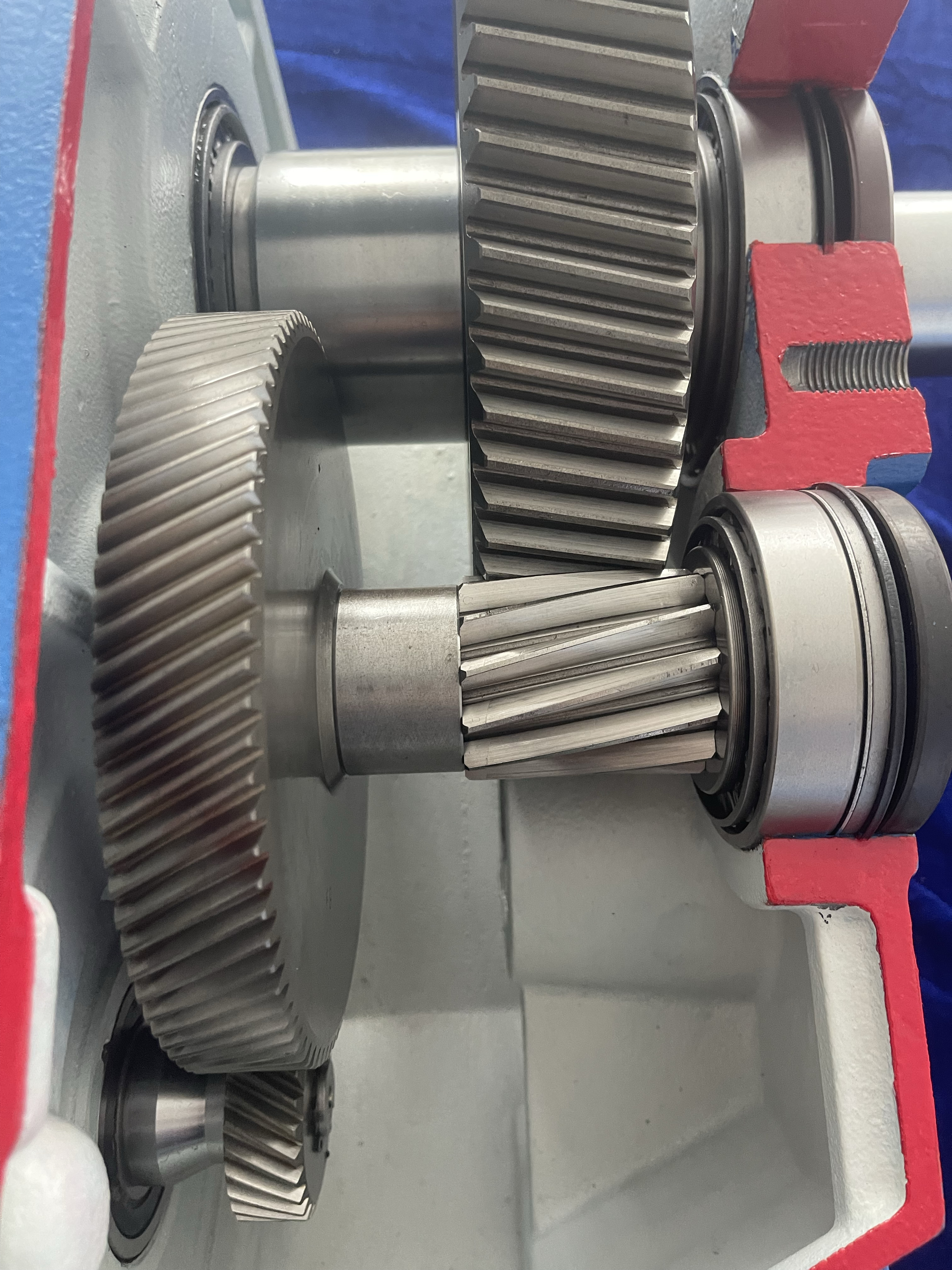

恒齿减速机内部齿轮构造

四、结论与展望

表面淬火工艺在减速机制造中的成功应用，不仅提升了产品的性能与质量，还促进了生产工艺的优化与创新。未来，随着材料科学、热处理技术的不断进步，表面淬火工艺将更加精细化、智能化，为减速机乃至整个机械设备行业的发展提供更强有力的技术支持。

五、建议

在实际生产中，应持续关注表面淬火工艺的最新进展，不断优化工艺参数，提高检验手段的精确性与效率。同时，加强生产过程中的质量控制，确保每一道工序都符合标准要求，从而全面提升减速机的综合性能与可靠性。
