果园水肥一体化灌溉控制系统是现代农业生产中一项至关重要的技术创新，结合灌溉与施肥两大环节，实现水肥同步管理，提高水肥利用率，促进果树的健康生长和高产优质，以期为果园管理者提供一份全面的参考指南。

果园水肥一体化灌溉控制系统

果园水肥一体化灌溉控制系统，基于作物生长需求和环境条件，将灌溉与施肥相结合，通过自动化控制，以滴灌、喷灌等形式将配比好的水肥溶液通过管网输送至果树根部，实现灌溉和施肥的全自动化操作。减轻果农的劳动强度，提高大规模果园的管理效率，提高果园的生产效益。

结构图

1.感知层：系统的基础，负责收集应用场景的实时情况，常用设备如土壤水分传感器、气象站等;

2.网络层：负责系统各层之间的数据传输，支持4G/5G、WiFi、以太网、LORA等通讯网络;

3.平台层：负责处理各项数据，由云端服务器执行，具备云监控、云组态、边缘计算、数据分析、数据管理、远程报警、集中管理、视频监控、账号管理等功能;

4.应用层：面向用户端的管理平台，提供安卓/IOS手机APP、电脑网页/软件等管理界面，配合灌溉控制器、电磁阀等设备，执行灌溉作业;

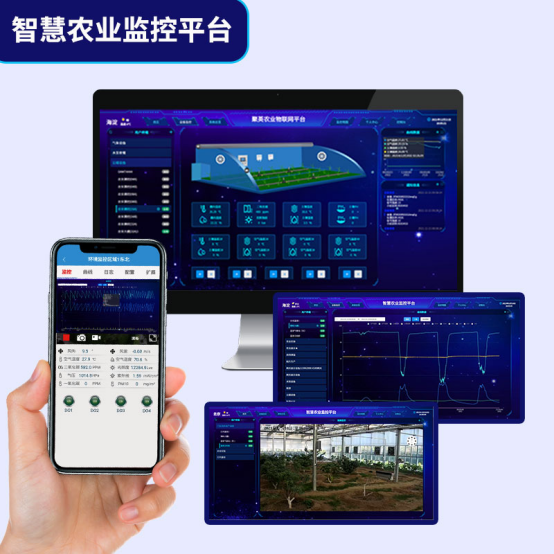

智慧农业监控平台

1、在线监测：监测土壤水分含量、EC值(电导率，反映土壤溶液盐分含量)、空气温湿度、土壤温度、气温、降雨量、土壤信息、作物生长特性等环境参数;

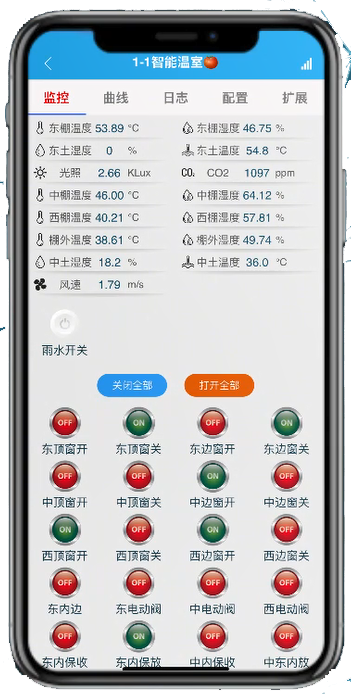

手机端界面

2、智能控制：根据果树的生长周期、生长环境等因素，预设远程灌溉、定时灌溉、循环灌溉等灌溉模式，自动调整灌溉时间、施肥时间、水肥比例、灌溉量等参数，预设灌溉施肥计划，控制电磁阀开关，确保果树在不同生长阶段都能得到科学的水肥供应。

逻辑控制界面

3、自动报警：支持报警机制，可对传感器上下限、设备开关状态等情况进行报警，报警方式支持平台弹窗、电子邮件、微信公众号信息、声光报警、手机短信等方式。

报警方式

4、水肥回收：支持设备联动控制功能，接入水肥回收设施，将滞留在管道中的水肥，营业液收回至回收桶，减少水肥资源浪费。

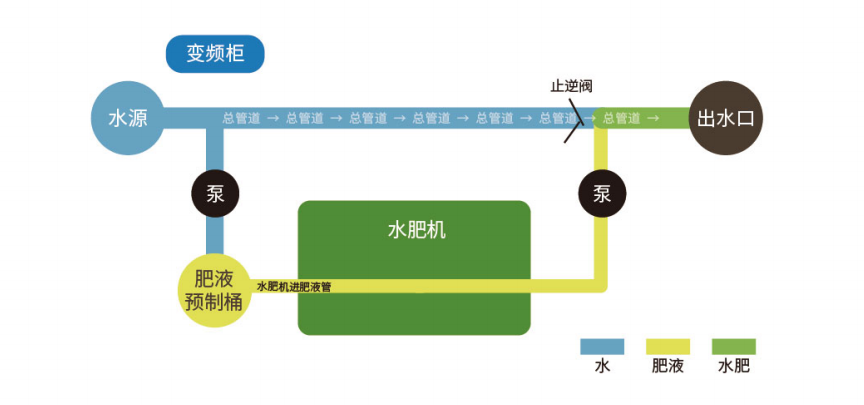

水肥回收系统

5、数据管理：自动记录历史数据，同步形成曲线图，结合历史查询、报表导出、数据下载等功能，复盘追溯任意时间段的信息。

历史曲线图

1.因地制宜：充分考虑果园的地形、土壤类型、气候条件、通讯网络等因素，灵活调整灌溉施肥方案。

2.精准控制：通过传感器、电磁阀等设备，实现水肥供给的精准控制，避免过量或不足。

3.经济实用：在保证效果的前提下，尽量降低成本，选择性价比高的设备和材料。同时，自动化控制，减少人工操作，降低雇佣劳动力支出。

硬件设备

4.易于维护：系统设计应便于日常维护和故障排查，减少停机时间。

5.可扩展性：系统应具备良好的可扩展性，支持与气象环境监测系统、水肥回收系统、水泵远程控制系统等系统联用，提供服务器API接口，可进行私有化部署，便于未来升级和扩展功能。

果园水肥一体化灌溉控制系统，是现代农业发展的重要方向之一，旨在提高水肥利用率，促进果树健康生长，节省人力成本，提升果实品质和产量，对实现农业可持续发展具有重要意义。
