在减速机制造领域中，齿圈径向跳动公差值是一项关键的技术指标，它对于确保齿轮的精度和性能有重要作用，对其性能的影响因素之一。

浙江恒齿传动智能车间磨齿加工

首先，我们来看分度圆直径和法向模数对齿圈径向跳动公差值的影响。当分度圆直径在不同的范围，如大于10至16毫米、大于16至25毫米等，以及法向模数在1.5至3.5毫米、3.5至6.3毫米等不同区间时，齿圈径向跳动公差值都会有所不同。以精度等级为例，对于精度等级为4的齿轮，其齿圈径向跳动公差值在不同的分度圆直径和法向模数组合下有着明确的规定。比如，在分度圆直径大于10至16毫米且法向模数为1.5至3.5毫米时，精度等级为4的齿圈径向跳动公差F值为9微米。

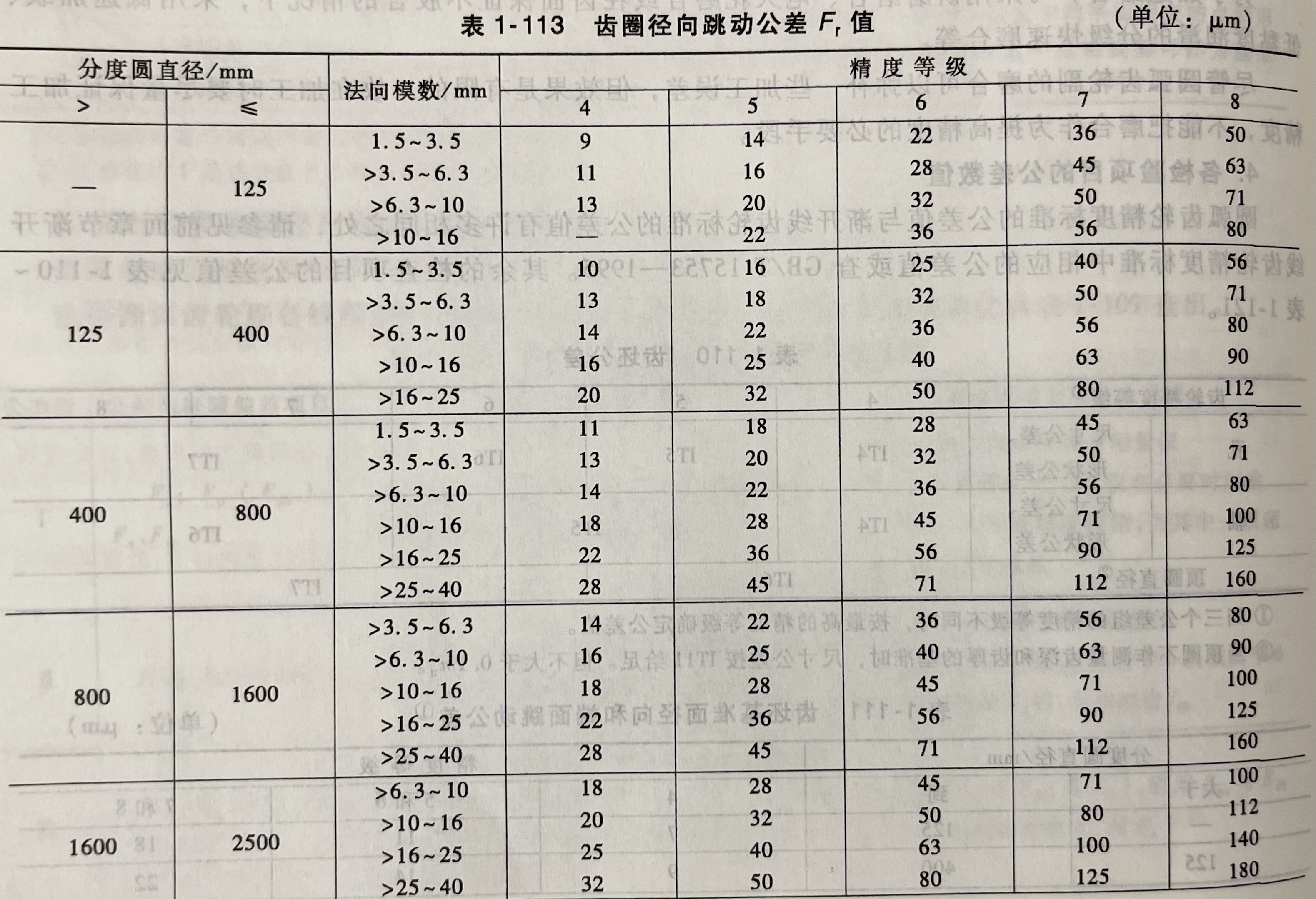

齿圈径向跳动公差值

在减速机的应用中，齿轮的精度直接关系到减速机的传动效率、稳定性和噪音水平。齿圈径向跳动公差值的合理控制能够有效减少齿轮在传动过程中的振动和冲击，从而提高减速机的传动平稳性，降低噪音，延长减速机的使用寿命。

随着精度等级的提高，如到5级、6级等，齿圈径向跳动公差值的要求也相应变得更加严格。比如，在同样的分度圆直径和法向模数条件下，精度等级为5时，齿圈径向跳动公差值可能变为14微米。这对于减速机中需要更高精度传动的场合，如高精度数控机床所使用的减速机，能够提供更精准、更稳定的动力传递。

再看不同的尺寸范围，当分度圆直径从125毫米增加到400毫米，再到800毫米、1600毫米，甚至2500 毫米时，对于相同精度等级和法向模数的齿轮，齿圈径向跳动公差值也在逐渐增大。

例如，对于精度等级为6且法向模数为3.5至6.3毫米的齿轮，当分度圆直径在125至400毫米范围时，齿圈径向跳动公差值为32微米；而当分度圆直径在800至1600毫米范围时，该值则增加到40微米。在减速机的设计和制造中，需要根据具体的工作条件和性能要求，选择合适的分度圆直径、法向模数和精度等级，以确保齿圈径向跳动公差值在合理范围内，从而实现减速机的高效、稳定运行。

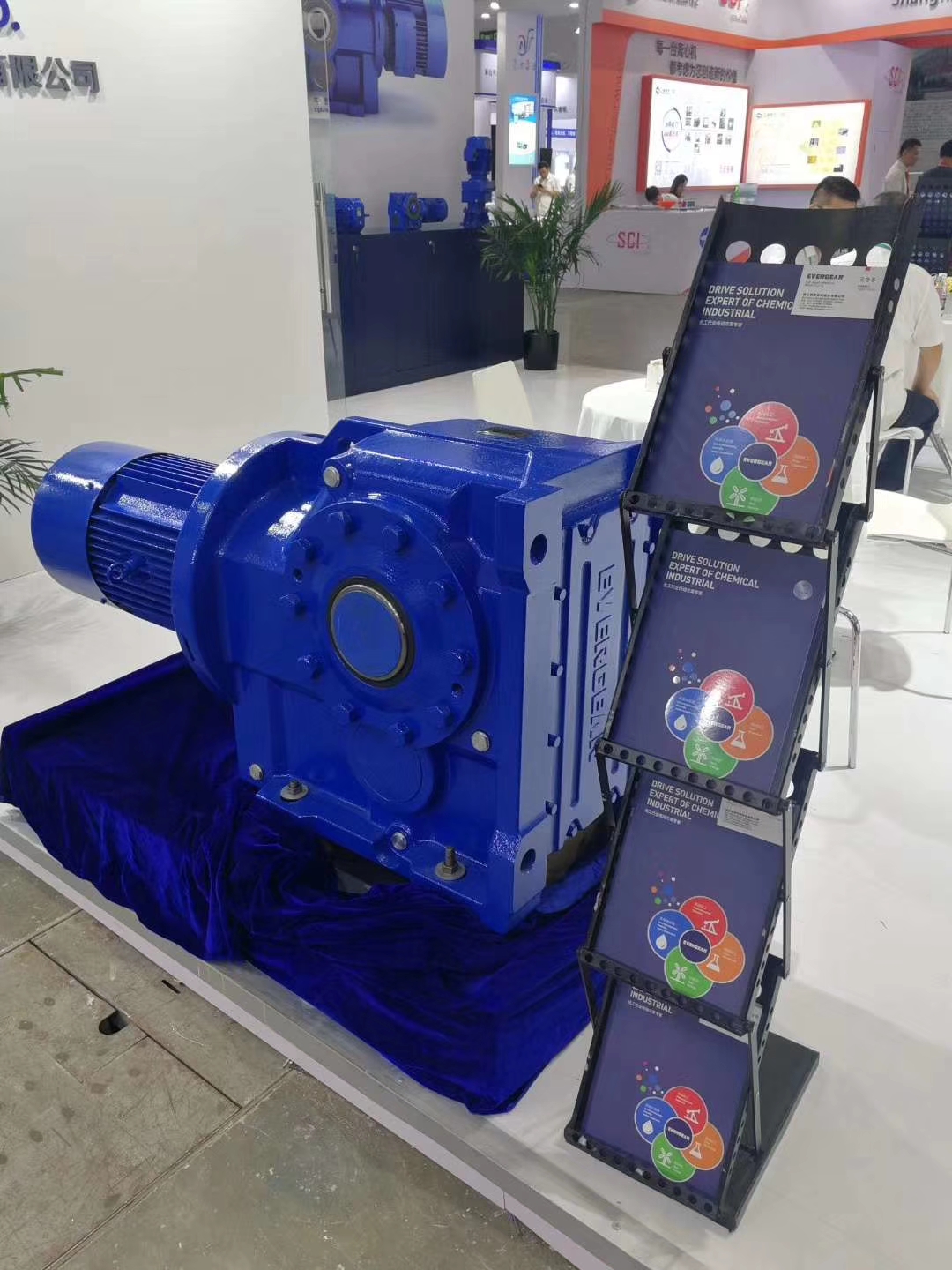

浙江恒齿传动减速机产品

综上所述，齿圈径向跳动公差值的确定需要综合考虑分度圆直径、法向模数以及精度等级等多个因素。在实际的齿轮设计和制造，尤其是减速机的生产中，准确把握这些因素，合理选择和控制齿圈径向跳动公差 F值，对于提高齿轮的质量和性能，保障整个传动系统的稳定运行具有重要意义。
