MySQL是怎么做并发控制的？

阿里妹导读

本文以 MySQL 8.0.35 的代码为例，尝试对 MySQL 中的并发访问控制进行一个整体的介绍。

前言

最开始学习数据库的时候都会被问到一个问题：“数据库系统相比与文件系统最大的优势是什么？”。具体的优势有很多，其中一个很重要的部分是：数据库系统能够进行更好的并发访问控制。那么，数据库系统到底是怎么进行并发访问控制的？本文以 MySQL 8.0.35 的代码为例，尝试对 MySQL 中的并发访问控制进行一个整体的介绍。

总体介绍

按照近些年流行的概念来讲，MySQL 是一个典型的存储计算分离的架构，MySQL Server 作为计算层，Storage Engine 作为存储层。所以并发访问的控制也需要在计算层和存储层分别进行处理。这里多说一句，MySQL 在设计之初就支持多存储引擎，这也是 MySQL 快速流行的一个很重要的原因，只是随着 MySQL 的发展，到 MySQL 8.0 时代，基本变成了 InnoDB 一家独大的情况。所以本文后续的分析，主要都是围绕 InnoDB 引擎展开。

从数据访问的角度，用户视角下，MySQL 的数据分为：表、行、列。MySQL 内部视角下则包括了：表、表空间、索引、B+tree、页、行、列等。在 MySQL 8.0 中，默认情况下一个表独占一个表空间，所以为了描述简单，本文后续内容对表和表空间不做区分。

回到主题，MySQL 中的并发访问控制也是基于 MySQL 内部的数据结构来进行设计的，具体包括：

表级别的并发访问控制，包括 Server 层和 Engine 层上的表；页级别的并发访问控制，包括 Index 和 Page 上的并发访问；行级别的并发访问控制；

本文后续内容将分为以上三个部分分别展开。

表级别的并发访问控制

我的 DDL 会锁表吗？

在使用数据库的过程中，一个绕不开的操作就是 DDL，特别是在线上运行的库上直接进行 DDL 操作。MySQL 的用户经常会疑惑的一个问题就是：“我这个 DDL 会不会锁表啊？别把业务搞挂了。”之所以会有这样的疑问，是因为在早期的 MySQL 版本中（5.6 之前），DDL 期间是无法进行 DML 操作的，这就导致如果是对一个大表进行 DDL 操作的话，业务会长期无法进行数据写入。为了减少 DDL 期间对业务的应用，衍生出了很多三方的 DDL 工具，其中使用最多的一个是 pt-online-schema-change。

实际上，从 MySQL 5.6 版本开始，MySQL 已经支持 Online DDL 操作；到 5.7 版本，Online DDL 的支持范围进一步扩大，到了 8.0 版本，MySQL 官方进一步支持了 Instant DDL 功能，在 MySQL 上执行 DDL 基本上不会造成业务影响。

关于 Online DDL 的详细介绍，可以直接阅读官方文档[1]，想看精简版的同学，可以参考笔者之前整理的一篇文章[2]。

MDL 锁

DDL 是否会锁表其实就是表级别并发访问控制中最重要的一个问题。MySQL 中实现 DDL、DML、DQL 并发访问最重要的结构就是 MDL 锁。先看一个简单的例子：

CREATE TABLE `t1` ( `id` int NOT NULL, `c1` int DEFAULT NULL, PRIMARY KEY (`id`)) ENGINE=InnoDB;INSERT INTO t1 VALUES (1, 10);INSERT INTO t1 VALUES (2, 20);INSERT INTO t1 VALUES (3, 30);

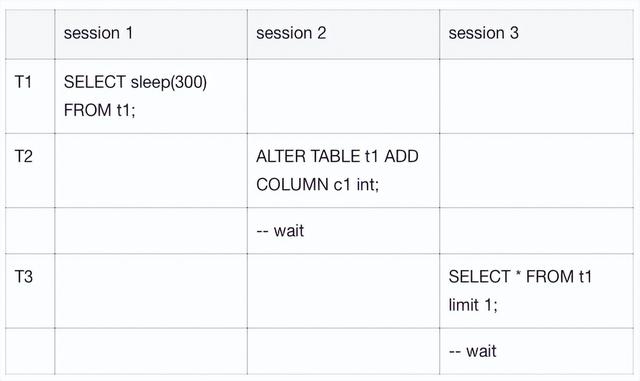

在上述例子中：

session 1 上模拟了一个慢查询；session 2 上执行了一个添加的 DDL，因为查询没有结束，所以 DDL 被阻塞；session 3 上继续进行了查询，查询也会被阻塞，用户觉得“锁表”了；

为什么会出现上述的情况？这里结合 performance_schema 下的 metadata_locks 表可以很清楚的看到等待关系：

可以看到：

session 1（THREAD_ID = 57）持有了表上的 SHARED_READ 锁；session 2（THREAD_ID = 58）持有了表上的 SHARED_UPGRADABLE 锁，需要申请表上的 EXCLUSIVE 锁，被阻塞；session 3（THREAD_ID = 59）需要申请表上的 SHARED_READ 锁，被阻塞；

从代码路径上，MDL 的加锁逻辑在打开表的过程中，具体的入口函数为：

open_and_process_table，具体的函数堆栈如下：

|--> open_and_process_table| |--> open_table| | |--> mdl_request.is_write_lock_request| | |--> thd->mdl_context.acquire_lock // 请求 global MDL 锁| | || | |--> open_table_get_mdl_lock| | | |--> thd->mdl_context.acquire_lock // 请求 table MDL 锁

DDL 过程中升级 MDL 锁逻辑的入口函数为mysql_alter_table，具体的函数堆栈如下：

通过上面一个简单的例子，我们知道了 MDL 锁的基本概念，也知道了所谓的 DDL 导致“锁表”的原因，严格的说，MDL 锁并不是表锁，而是元数据锁，关于 MDL 更深入的介绍，可以参考这篇文章[3]，本文不再过多展开。MySQL 在 5.6 版本中引入了 MDL 锁，那么是不是有了 MDL 锁之后，其他的表锁就不需要了？

Server 层的表锁

回答上面的问题前，先看一下 MySQL Server 层处理表锁的基本过程。MySQL 中任意表上的操作都需要加表锁，具体的入口函数为lock_tables，具体的函数堆栈如下：

|--> lock_tables| |--> mysql_lock_tables| | |--> lock_tables_check // 判断是否需要加锁| | |--> get_lock_data // 计算有多少张表需要加锁，初始化 MYSQL_LOCK 结构| | | |--> file->lock_count| | || | |--> lock_external| | | |--> ha_external_lock // 调用 engine handler 接口| | || | |--> thr_multi_lock| | | |--> sort_locks| | | |--> // 遍历加锁| | | |--> thr_lock // 加锁 or 等待| | | | |--> wait_for_lock // 锁等待，Waiting for table level lock

通过上面的堆栈可以看到，整个加锁的过程包括了以下步骤：

加锁前需要先判断对应的表是否需要加锁；加锁时，需要先调用 Engine 层的 handler 接口加锁；如果需要，再在 Server 层进行加锁；

对于 InnoDB 引擎，lock_count接口直接返回 0，表示 InnoDB 引擎的表不需要 Server 层后续再加表锁，直接在 external_lock接口中完成所有的处理，这部分后面展开。对于其他引擎，以 CSV 引擎为例，lock_count接口返回 1，所以需要进入到后续的 thr_lock加锁逻辑中。关于 thr_lock加锁的类型，以及不同类型锁的冲突关系，此处不再做展开。

狭义上来说，thr_lock接口加的锁就是 Server 层的表锁，具体的加锁逻辑、锁类型的互斥关系、锁等待的逻辑此处不再展开，有兴趣的同学可以自己结合代码进行查看。

InnoDB 中的表锁

前面提到，Server 层的lock_tables接口会调用 Engine 层的 Handler 接口，具体的会调用external_lock接口，那么 InnoDB 在该接口内会去加表锁吗？先看一下函数调用堆栈：

|--> ha_innobase::external_lock| |--> // lock_type == F_WRLCK| |--> m_prebuilt->select_lock_type = LOCK_X| || |--> // lock_type == F_RDLCK && trx->isolation_level == TRX_ISO_SERIALIZABLE | |--> m_prebuilt->select_lock_type = LOCK_S| || |--> // others| |--> m_prebuilt->select_lock_type == LOCK_NONE|--> row_search_mvcc| |--> lock_table(..., prebuilt->select_lock_type == LOCK_S ? LOCK_IS : LOCK_IX, ...)

通过上面的堆栈可以看到，进入到 InnoDB 层的加锁逻辑时:

只会先设置后续查询需要的锁类型；普通的查询操作设置为 LOCK_NONE，后续查询过程无需上锁；更新操作设置为 LOCK_X，后续查询过程中需要加表上的 IX 锁；

关于 InnoDB 层表锁的具体类型，以及不同类型锁的冲突关系，此处不再做展开。Engine 层的表锁情况，可以在 performance_schema 下的 data_locks 表中进行查看：

LOCK TABLES 操作

前面已经介绍了 MySQL 中的 MDL 锁以及 Server 层和 InnoDB 层的表锁，那么对应到 LOCK TABLES 操作上，到底加的是什么锁？先看一下 LOCK TABLES 操作的执行路径：

|--> mysql_execute_command| |--> // switch (lex->sql_command)| |--> // SQLCOM_LOCK_TABLES| |--> trans_commit_implicit // 隐式提交之前的事务| |--> thd->locked_tables_list.unlock_locked_tables // 释放之前的表锁| |--> thd->mdl_context.release_transactional_locks // 释放之前的 MDL 锁| || |--> lock_tables_precheck| |--> lock_tables_open_and_lock_tables| | |--> open_tables| | | |--> lock_table_names // 根据表名加锁（此时还没有打开表）| | | | |--> mdl_requests.push_front| | | | |--> thd->mdl_context.acquire_locks| | | || | | |--> open_and_process_table| | || | |--> lock_tables

从上面的堆栈可以看到，对于显式的 LOCK TABLES 操作：

会首先隐式提交之前的事务，并且释放掉之前所有的表锁和 MDL 锁；在打开表之前，直接根据表名进行加锁（如果有其他事务未提交，可能会卡在这里）；然后进入到正常的打开表和加锁的逻辑；

用一个表格总结一下不同的 LOCK TABLES 操作的加锁情况（InnoDB 表）：

典型线上问题

关于 MySQL 中由于表锁导致的问题，举两个线上常见的案例：

DDL 操作导致的 MDL 锁等待。也就是前面在介绍 MDL 锁时举到的例子。其实这类是比较好发现的，直接执行 show processlist 就能看到大量的 MDL 锁等待，这里主要是说明一下如何处理此类问题。处理的方法主要有两种：借助performance_schema下的metadata_locks表，找到具体的 MDL 等待关系，然后进行处理(例如：kill 掉慢查询)；

但是线上多数情况下并没有开启 performance_schema（担心有性能影响），所以也无法从 metadata_locks 表中查询到 MDL 等待关系。此时可以采用另一个方法：直接根据 Time 列进行排序（逆序），然后依次 kill 连接，直到锁等待关系解除。当然，也可以直接 kill 掉所有连接。

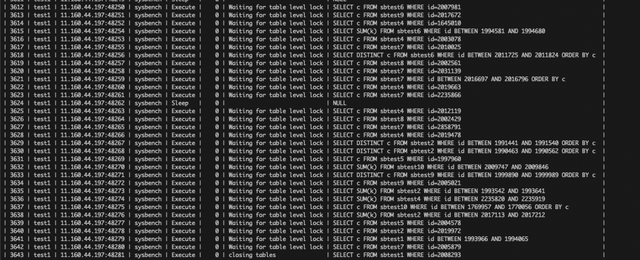

2. Server 层表锁导致的性能问题。典型的场景就是开启了 general_log，并且设置输出格式为 TABLE。由于 genelog_log 表是 CSV 引擎，所以需要通过 Server 层的表锁来控制并发插入，当写入量很大时，CSV 表的写入会出现性能瓶颈。从现象上看，就是大量的连接等待表锁“Waiting for table level lock”。CSV 表的写性能问题暂时没有好的优化方式，所以遇到之后最好的处理手段就是直接关闭 general_log。

表级别的加锁过程总结

以上就是表级别的加锁过程，做一个总结：

最先加的是 MDL 锁，在打开表时（open_and_process_table接口）就需要根据操作的类型确定 MDL 的锁类型（实际上，大部分请求在词法解析阶段就已经完成了 MDL 请求的初始化）；在实际的 SQL 操作时，会根据操作的类型，在不同的位置调用 lock_tables接口加表锁，表锁又分为 Server 层的表锁和 Engine 层的表锁：对于 InnoDB 引擎，直接调用 Engine 层的 external_lock接口去加 Engine 层的表锁（通过前面的代码堆栈知道，其实只是确定后续需要加锁的类型，加锁动作是后置的），不需要再在 Server 层加表锁；对于 CSV 引擎，Engine 层并没有实现 external_lock接口，所以需要在 Server 层加表锁；

页级别的并发访问控制

B+tree 的基本结构

InnoDB 引擎通过 B+tree 来保存数据，关于 B+tree 介绍的文章网上有很多，大家可以自行查询学习。这里只是简单介绍一下 B+tree 的基本结构，方便后续的描述。

上图所示是一个典型的三层结构的 B+tree，其中：

最上层的为根节点（ROOT），每个 B+tree 都只会有一个根节点；最下层的为叶子节点（LEAF），叶子节点也是实际保存数据的节点；中间层为非叶子节点（根节点也其实也是非叶子节点），保存索引数据，根据 B+tree 本身的大小，可能有 0 到多个中间层；

从上图中可以看到，层与层之间有一个单向的指针（上层到下层），层之间不同节点间有一个双向的指针。B+tree 中的每一个节点都是一个数据页（Page），页也是 InnoDB 中数据读写的最小单元，InnoDB 中默认的页大小为 16KB。

对于 InnoDB 表，经常听到一个概念叫做“索引组织树”，笔者理解的意思就是每张 InnoDB 表的每一个索引都是一棵 B+tree，数据就保存在 B+tree 上。关于 InnoDB 中更多索引的概念，包括：主键索引、二级索引、聚簇索引、覆盖索引等等，不是本文讨论的重点，所以此处不再展开，感兴趣的读者可以自行查询学习。

B+tree 的加锁过程

页级别的并发访问控制主要通过 index 和 page 上的锁来实现，其实也就是 B+tree 的加锁过程。在介绍加锁过程前，先结合数据看一下 B+tree 的访问路径。

在之前的 B+tree 结构上补充了主键信息（ID），假设现在需要访问的数据是 ID = 400 的行，那么 B+tree 上的访问路径如上图所示。可以看到，首先访问根节点，然后根据主键找到下一层的非叶子节点，然后继续向下找到对应的叶子节点，读取数据。

事实上，B+tree 的加锁过程其实也是按照上述访问路径进行的。还是以上述的查询为例，B+tree 上加锁的过程如下图所示：

具体的步骤如下：

加 index 上的 S 锁；加根节点上的 S 锁；加非叶子节点上的 S 锁；加叶子节点上的 S 锁；释放 index 和所有非叶子节点上的 S 锁；

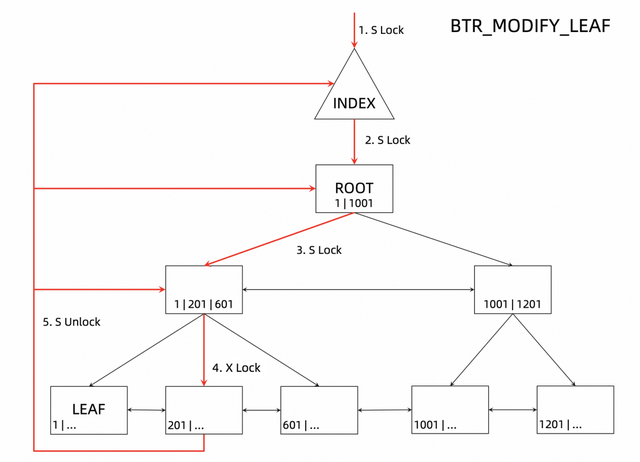

类似的，如果是页上的乐观更新（或者是页内的插入），那么 B+tree 上加锁的过程如下图所示：

具体的步骤如下：

加 index 上的 S 锁；加根节点上的 S 锁；加非叶子节点上的 S 锁；加叶子节点上的 X 锁；释放 index 和所有非叶子节点上的 S 锁；

可以看到，如果是页内的修改，其实加锁的逻辑和读过程的加锁类似很像，只是最后在叶子节点上加锁的类型不一样。

SMO 问题

上面介绍了查询过程和发生页内修改时 B+tree 上的加锁过程，如果更新的数据无法在页内完成，或者说修改动作会造成 B+tree 结构的变化（SMO, Structure Modify Operation），又应该如何进行加锁？

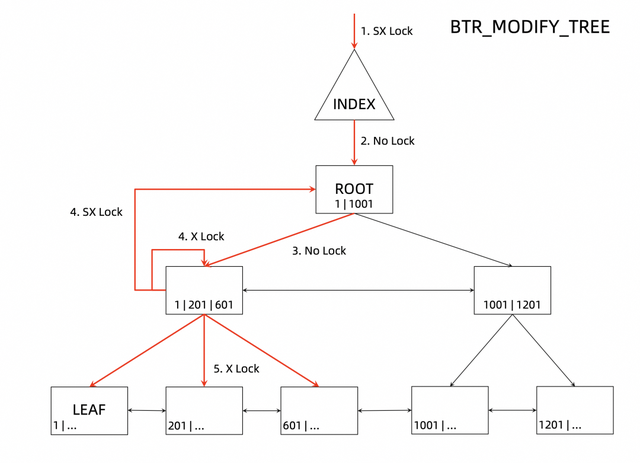

InnDB 在执行数据更新操作时，会首先尝试使用乐观更新（MODIFY LEAF），如果乐观更新失败，那么会进入到悲观更新（MODIFY TREE）的逻辑，悲观更新的加锁过程如下图所示：

具体的步骤如下：

加 index 上的 SX 锁；根节点不加锁非叶子节点上不加锁，但是会搜索所有经过的节点；判断可能修改的非叶子节点加 X 锁，根节点加 SX 锁；叶子节点，包括前后叶子节点加 X 锁；

可以看到，和前面不同的是，进入到悲观更新的逻辑时，会直接对 index 加 SX 锁（在 5.7 之前的版本中是直接加 X 锁，5.7 版本引入了 SX 锁，SX 锁和 S 锁不互斥，所以此时还可以读），所以在后续 B+tree 遍历的过程中，只是先收集索引经过的节点，并没有直接上锁。只有到了要修改的叶子节点时，才会去判断哪些非叶子节点也可能会修改，从而加上 X 锁。

所以在整个 SMO 期间，除了可能会被修改的叶子节点和非叶子节点加的是 X 锁之外，其他的节点都没有加锁（index 和根节点是 SX 锁），非修改节点上的读操作可以正常进行。但是一棵 B+tree 上同时只能有一个 SMO 操作。

一个写入过程中的 B+tree 加锁过程

整个 B+tree 加锁的过程比较复杂，这里以一个主键上的插入过程对主要的代码堆栈进行说明：

|--> row_ins_clust_index_entry| |--> row_ins_clust_index_entry_low(..., BTR_MODIFY_LEAF, ...) // 乐观| | |--> pcur.open(index, ...)| | | |--> btr_cur_search_to_nth_level // 遍历 b+tree| | | | |--> // switch (latch_mode)| | | | |--> // default| | | | |--> mtr_s_lock(dict_index_get_lock(index), ...) // index 上加 S 锁| | | | |--> btr_cur_latch_for_root_leaf| | | | || | | | |--> // search_loop| | | | |--> // retry_page_get| | | | |--> buf_page_get_gen(..., rw_latch, ...)| | | | | |--> mtr_add_page // 按类型对 page 加锁| || |--> row_ins_clust_index_entry_low(..., BTR_MODIFY_TREE, ...) // 悲观| | |--> pcur.open(index, ...)| | | |--> btr_cur_search_to_nth_level // 遍历 b+tree| | | | |--> // switch (latch_mode)| | | | |--> // BTR_MODIFY_TREE| | | | |--> mtr_sx_lock(dict_index_get_lock(index), ...) // index 上加 SX 锁| | | | |--> btr_cur_latch_for_root_leaf| | | | || | | | |--> // search_loop| | | | |--> // retry_page_get| | | | |--> buf_page_get_gen(..., rw_latch, ...)| | | | | |--> mtr_add_page // 按类型对 page 加锁

以上只是 B+tree 加锁过程的一个入口介绍，详细的加锁逻辑可以通过上述入口自行进行展开，再此不做进一步的展开。

B+tree 加锁过程总结

以上就是 B+tree 的加锁过程，做一个总结：

页级别的并发访问控制发生在 B+tree 的遍历过程，也就是 B+tree 的加锁过程；加锁的对象包括了 index 和 page；加锁的类型包括了 S，SX 和 X，其中 S 锁和 SX 锁不互斥；查询过程只加 S 锁；修改过程，根据修改的类型加锁过程有所区别。如果是页内的数据修改，走乐观更新的逻辑，只有被修改的叶子节点加 X 锁；如果是悲观更新的逻辑，index 和根节点要加 SX 锁，索引可能被修改的节点都要加 X 锁；

行级别的并发访问控制

一个有趣的死锁问题

在介绍行级别的并发访问控制前，先一起看一个有意思的问题：

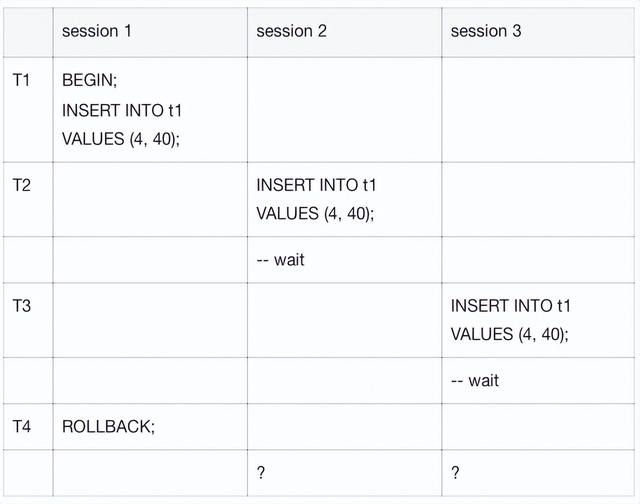

CREATE TABLE `t1` ( `id` int NOT NULL, `c1` int DEFAULT NULL, PRIMARY KEY (`id`)) ENGINE=InnoDB;INSERT INTO t1 VALUES (1, 10);INSERT INTO t1 VALUES (2, 20);INSERT INTO t1 VALUES (3, 30);

在上面的例子中，事务隔离级别默认是 RC（READ-COMMITTED，读已提交）。session 1 开启了一个事务，然后插入了一行数据，并且没有提交。session 2 和 session 3 随后插入了相同的数据，但是都会被阻塞。最后 session 1 进行了回滚操作，那么 session 2 和 session 3 分别会发生什么？

了解 MySQL 行锁原理的同学可能会给出下面的答案：session 2 插入成功，session 3 报错，错误类型是 'Duplicate key'。那么真的是这样吗？

笔者这里直接贴出在 MySQL 8.0.35 上的执行结果。

[session 2] 执行结果：

[session 3] 执行结果：

可以看到，session 2 确实插入成功了，session 3 也报错了，但是这个报错怎么看上去不太符合我们一般的认知，为什么是死锁（Deadlock found），死锁从何而来？

为了搞清楚这个问题，笔者关闭 MySQL 上的死锁检查逻辑（innodb_deadlock_detect设置为 OFF），然后再次尝试了上述的操作。结果发现，session 2 和 session 3 确实卡住了，结果前面提到的 performance_schema 下的 data_locks 表进行查看：

通过 data_locks 表中的锁等待关系发现，session 2（THREAD_ID = 69）和 session 3（THREAD_ID = 70）都在等待意向锁，隐含的语义是都持有了 Gap 锁，所以造成了死锁。

所以，通过上面的例子可以知道，即使是 RC 隔离级别下简单的主键插入，也并不只是对单行记录加锁，并且还可能造成死锁。

行锁的基本概念

通过上面的例子可以知道，InnoDB 中的行锁并不只是单行记录上的锁，实际上 InnoDB 内部对行锁分为了以下几种：

记录锁（Rec Lock），即对单行记录上加的锁，官方代码中的名字是 LOCK_REC_NOT_GAP；从加锁类型上来说，记录锁优又可以分为记录读锁（S 锁）和记录写锁（X）锁；间隙锁（Gap Lock），对行记录的间隙加的锁，官方代码中的名字是 LOCK_GAP；（补充一句，网上有很多文章都说 Gap 锁是为了解决 RR （REPEATABLE-READ，可重复读）隔离级别写的幻读问题，其实并不完全是，前面的插入死锁的例子也能说明。关于事务隔离级别的问题，不是本文讨论的重点，这里不再展开。）下键锁（Next-Key Lock），可以简单的理解就是记录锁和间隙锁的组合（记录前的间隙），官方代码中的名字是 LOCK_ORDINARY；插入意向锁（Insert Intention Lock），如果插入的位置已经被别的事务加了 Gap 锁，那么当前插入就需要进行等待，这个时候就会生成一个插入意向锁，官方代码中的名字是 LOCK_INSERT_INTENTION；

以上就是 InnoDB 中行锁的基本概念，看起来非常的简单，但是真正理解并不容易，所以后文主要是通过一些典型的案例来进行分析。

一个写入过程中的加锁过程

在进入案例分析前，还是以一个写入过程为例，结合代码进行一个主要逻辑的说明，主要的代码堆栈如下：

|--> ha_innobase::write_row| |--> row_insert_for_mysql| | |--> row_insert_for_mysql_using_ins_graph| | | |--> // run_again| | | |--> row_ins_step| | | | |--> row_ins| | | | | |--> row_ins_index_entry_step| | | | | | |--> row_ins_index_entry| | | | | | | |--> row_ins_clust_index_entry // 插入主键| | | | | | | | |--> row_ins_clust_index_entry_low| | | | | | | || | | | | | | |--> row_ins_sec_index_entry // 插入二级索引| | | || | | |--> row_mysql_handle_errors| | | | |--> lock_wait_suspend_thread // 锁等待，唤醒后进入 run_again|--> row_ins_clust_index_entry_low| |--> btr_pcur_t::open // 遍历 b+tree| || |--> row_ins_duplicate_error_in_clust // 第一次插入不会进入（隐式锁）| | |--> row_ins_set_rec_lock| | | |--> lock_clust_rec_read_check_and_lock| | | | |--> lock_rec_convert_impl_to_expl // 隐式锁转显式锁| | | | | |--> lock_rec_convert_impl_to_expl_for_trx| | | | | | |--> lock_rec_add_to_queue| | | | | | | |--> rec_lock.create // RecLock::create| | | | | | | | |--> lock_alloc| | | | | | | | |--> lock_add| | | | | | | | | |--> // 不等待| | | | | | | | | |--> lock_rec_insert_to_granted| | | | | | | | | |--> locksys::add_to_trx_locks| | | | |--> lock_rec_lock // 构造锁等待| | | | | |--> lock_rec_lock_fast| | | | | | |--> rec_lock.create // RecLock::create| | | | | |--> lock_rec_lock_slow| | | | | | |--> lock_rec_has_expl| | | | | | |--> lock_rec_other_has_conflicting // 检查冲突| | | | | | |--> rec_lock.add_to_waitq| | | | | | | |--> create // RecLock::create| | | | | | | | |--> lock_alloc| | | | | | | | |--> lock_add| | | | | | | | | |--> // 等待| | | | | | | | | |--> lock_rec_insert_to_waiting| | | | | | | | | |--> locksys::add_to_trx_locks| | | | | | | | | |--> lock_set_lock_and_trx_wait| || |--> btr_cur_optimistic_insert // 乐观插入| | |--> btr_cur_ins_lock_and_undo| | | |--> lock_rec_insert_check_and_lock // 插入前的锁冲突检查| | | | |--> lock_rec_other_has_conflicting| | | | |--> rec_lock.add_to_waitq| | | |--> trx_undo_report_row_operation| |--> btr_cur_pessimistic_insert // 悲观插入

从上述代码来看，最开始的例子中的插入过程应该是这样的：

session 1 进行插入时，因为是第一次插入，所以不需显式的创建锁，直接插入；session 2 进行插入时，在：row_ins_duplicate_error_in_clust函数中进行冲突检查时：发现记录已经存在，并且对应的事务是一个活跃事务，这个时候会触发隐式锁转显示锁的逻辑，简单来说就是 session 2 为 session 1（准确的说是 trx 1）创建一个 Rec X Lock，因为这个时候还不存在任何等到关系，所以可以直接获取到锁；继续为自己创建一个 Rec S Lock，由于和前面的 Rec X Lock 冲突，所以会加入到等待队列，跳过后续的插入操作，最后进入到lock_wait_suspend_thread函数中进行等待；session 3 进行插入时，基本过程和 session 2 是一样的，只是发现 Rec X Lock 已经存在了，不需要再触发隐式锁转显示锁的逻辑，直接为自己创建一个 Rec S Lock，进入等待；

至此，session 2 和 session 3 的等待逻辑已经比较清楚了。但是为什么 session 1 回滚之后，session 2 和 session 3 会形成死锁？按照前面的分析，session 1 回滚释放了 Rec X Lock，session 2 和 session 3 被唤醒，那么应该是哪个线程先进入到插入逻辑，哪个线程插入成功，另一个线程失败。另外，前面提到的，session 2 和 session 3 最终等待在插入意向锁上，理论上这个锁的出现必须要有其他线程持有 Gap 锁，这个等待关系是如何出现的？

这个问题笔者也思考了很长的时间，最后还得通过源码调试的方式找到答案。简单的来说就是：

session 1 在回滚的时候，并不是简单的释放 Rec X Lock，然后唤醒 session 2 和 session 3；session 1 的回滚逻辑里面有一个非常重要的步骤lock_rec_inherit_to_gap，该函数会把 session 2 和 session 3 上的 Rec Lock 转换为 Gap Lock；session 2 和 session 3 被唤醒后，不论是哪个线程先进入到插入逻辑，都会在插入前的锁冲突检查中：（lock_rec_insert_check_and_lock）发现对方的 Gap 锁，然后生成插入意向锁；

关于写入过程中的加锁过程，上面只是借助 insert 导致死锁的案例进行了一个非常简单的介绍，重点还是说清楚插入过程中行锁的产生以及锁等待产生的基本逻辑，InnoDB 行锁的内容非常丰富，此处不再继续展开，后面有时间可以单独再进行介绍。

典型死锁问题

注：以下场景主要来源于：

https://www.modb.pro/db/1703591734429175808，各个场景中使用的表结构如下:

DROP TABLE IF EXISTS `t1`;CREATE TABLE `t1` ( `id` int NOT NULL AUTO_INCREMENT, `a` int DEFAULT NULL, `b` int DEFAULT NULL, PRIMARY KEY (`id`), UNIQUE KEY `uk_a` (`a`)) ENGINE=InnoDB;INSERT INTO t1 values (1, 10, 0);INSERT INTO t1 values (2, 20, 0);INSERT INTO t1 values (3, 30, 0);INSERT INTO t1 values (4, 40, 0);INSERT INTO t1 values (5, 50, 0);

注：需关闭 MySQL 上的死锁检查逻辑（innodb_deadlock_detect设置为 OFF）。

场景 1

T1：session 1 第一次插入，不显式的创建锁；

T2：session 2 插入重复的行，首先为 session 1（trx 1）创建 UK 上 (30, 35] 的下键锁（X），然后需要为自己创建 UK 上 (30, 35] 的下键锁（S），此时 Gap 锁不冲突，所以 session 最中是等在 35 上的记录锁（S）；

T3：session 1 再次插入，由于插入的区间还是 (30, 35)，和 session 2 持有的区间锁冲突，所以产生一个插入意向锁，最终导致死锁；

场景 2

T1：session 1 更新时，检测到 UK 冲突，创建 UK 上 (30, 40] 和 (40, 50] 上的下键锁（X）；

T2：session 2 更新时，也检测到 UK 冲突，需要创建 UK 上 (20, 30] 和 (30, 40] 上的下键锁（X），由于 session 1 已经持有了 40 上的记录锁（X），所以 session 2 只能等到 40 上的记录锁（X）；

T3：session 3 更新时，也检测到 UK 冲突，需要创建 UK 上 (30, 40] 和 (40, 50] 上的下键锁（X），由于 session 1 已经持有了 40 上的记录锁（X），所以 session 3 只能等到 40 上的记录锁（X），此时还未开始处理 (40, 50] 上的下键锁（X）；

T4：session 1 回滚，释放锁；session 2 获得 40 上的记录锁（X），但是由于插入的区间是（20,40），且 session 3 已经持有了 (30, 40) 上的 Gap 锁，所以需要产生一个插入意向锁，最终导致死锁；

注意：这里其实有一个很有意思的问题，为什么 UK 上的更新需要加两个下键锁，感兴趣的同学可以参考这篇文章[4]。

场景 3

T1：session 1 执行查询，由于加了 for UPDATE保护，所以需要加 40 上的记录锁（X）；

后续步骤和场景 2 相同，不再赘述。

场景 4

这个场景和前面解释的死锁场景（一个有趣的死锁问题）是一样的，不再重复分析。

死锁问题的排查

上面结合了例子讲了一些行级别的并发访问控制导致的死锁问题，最后简单说一下出现死锁问题的排查思路：

MySQL 8.0 默认开启了死锁检测（innodb_deadlock_detect），原则上不建议手动关闭；此外innodb_lock_wait_timeout参数也不建议设置过大；当出现死锁时，如果开启了 performance_schema，可以通过查询 performance_schema 下的 data_locks 表查看所等待关系，然后手动进行处理；和 MDL 锁等到处理的逻辑类似，如果实在不想分析锁等待的关系，可以把 data_locks 表中所有涉及的连接全部 kill；如有真的出现了死锁，在 MySQL 的错误日志中会打印出锁等待关系，可以通过锁等待关系进行分析，优化业务侧的写入逻辑；

行级别的加锁过程总结

以上就是行级别的加锁过程，做一个总结：

行锁并不只是行记录上的锁，行锁的类型包括了：记录锁（Rec Lock）、间隙锁（Gap Lock）、下键锁（Next-Key Lock）和插入意向锁（Insert Intention Lock）；行锁是按需创建的，如果是第一次插入，默认不加锁（隐式锁），只有出现冲突时才会升级为显式锁；记录锁（Rec Lock）上只有 S 锁和 S 锁兼容；间隙锁（Gap Lock）上 S 锁和 X 锁可以兼容，X 锁和 X 锁也可以兼容；下键锁（Next-Key Lock）就是记录锁和间隙锁的组合，处理的时候也是分开的；插入意向锁（Insert Intention Lock）的产生一定是因为有其他事务持有个待插入间隙的间隙锁；所有锁的释放都是在事务提交时，所以为了减少死锁的产生，建议事务尽快提交；

总结

本文主要是笔者对 MySQL 中表、页和行上的并发访问控制和加锁逻辑的一个整理，总的来说：

表、页、行其实就是 MySQL 数据处理的基本流程；表上的并发控制，或者说表锁主要保护的是表结构，在 MySQL 8.0 版本中，表结构的保护都是由 MDL 锁完成；非 InnoDB 表（CSV 表）还会依赖 Server 层的表锁进行并发控制，InnoDB 表不需要 Server 层加表锁；页上的并发控制，或者说 index 和 page 上的锁主要是为了保护 B+tree 的安全性，乐观写入下，只有叶子节点上需要加 X 锁；悲观写入下（SMO），索引可能修改的节点上都需要加 X 锁。引入 SX 锁增加了读写并发，但是 SMO 操作依然不能并发；行上的并发控制，或者说行锁主要是为了保护行记录的一致性，其实行上的并发控制还有一个很重要的点是 MVCC，本文没有对这部分内容进行展开，感兴趣的同学可以自行学习；

在写这篇文章之前，关于 MySQL 内部各种锁的介绍文章已经很多了，而且只要是稍微了解数据库，了解 MySQL 的同学其实都会有一个自己对于各种锁的认知。为什么要写这篇文章，一是觉得很多网上的文章都太偏重于概念，一上来就是共享锁与互斥锁，乐观锁与悲观锁，显式锁与隐式锁，要不就是一个表格告诉你各种锁的互斥与兼容关系，而没有结合实际的例子来说明为什么要这么加锁，一看一个不吱声；二是最近刚好碰到了几个线上问题，所以趁此机会把之前分散整理的一些文档统一梳理了一遍，更多的还是自己的理解，如果文档中有描述错误的地方，欢迎批评指正。想了下叫做 MySQL 中的锁分析好像也不合适，所以就改成了 MySQL 是怎么做并发控制的。当然，MySQL 中的并发控制远不止这些，有机会的话后面会继续补充。

参考链接：

[1]https://dev.mysql.com/doc/refman/8.4/en/innodb-online-ddl-operations.html

[2]http://mysql.taobao.org/monthly/2021/03/06/

[3]https://developer.aliyun.com/article/877241

[4]http://mysql.taobao.org/monthly/2022/05/02/
