之前的文章【】提到了部分视频线缆，今天再补充几个。

视频模拟信号连接从莲花头的“复合”线开始，经历了S端子、色差分量接口，通过亮度、色度尽量分离的办法提高画面质量，到VGA已经到了模拟的顶峰，实现了RGB的独立传输。

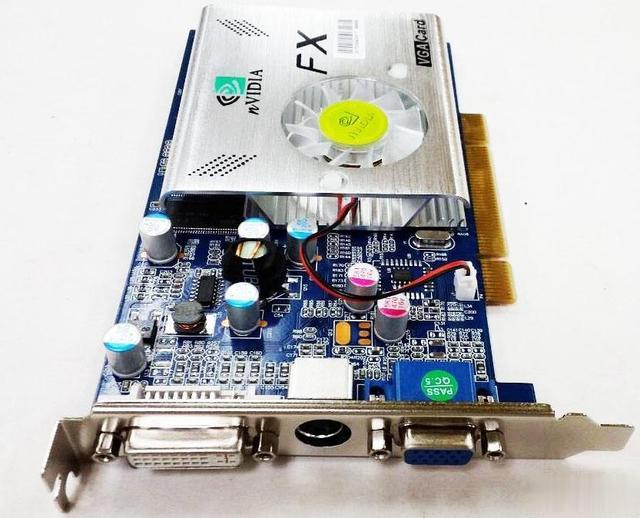

DVI显卡

从HDMI开始，视频传输进入了数字时代，不过在这之前还有个DVI接口，是模拟与数字的过渡产物。

大约在2000年前后，显卡开始出现双头输出，很多都是一个小口是VGA，另一个大口就是DVI。那么DVI到底是数字接口还是模拟接口？我们又怎么区分呢？

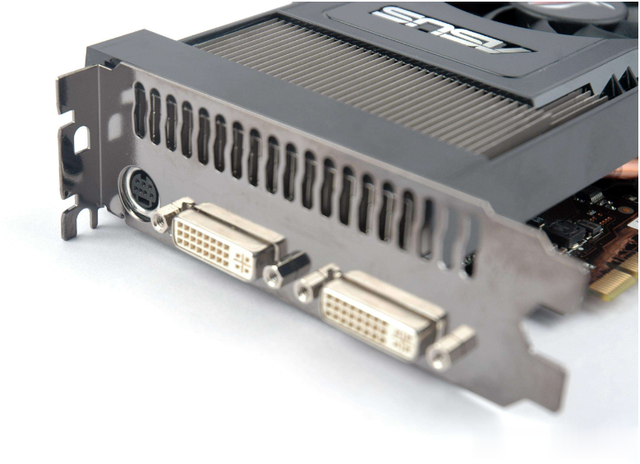

含DIV接口显卡

DVI实际有三中，分别是：DVI-A、DVI-I、DVI-D，除了DVI-A外，其它的含分单/双通道。

DVI接口分类

DVI-A是模拟信号，目前已经废弃不用；DVI-D是数字信号；DVI-I是数字+模拟信号，目前很多显卡为了提高兼容性，基本上都是这种接口。

至于双通道、单通道解决的是速率问题，单通道仅能最高支持到1920x1200,60Hz，双通道可以支持到2560x1600,60Hz/1920x1080,120Hz。

我们常见一种小型DVI转VGA转换器，体积小且无需供电。需要注意的是，这个只能适用于DVI-I转VGA，DVI-D是不能使用的。

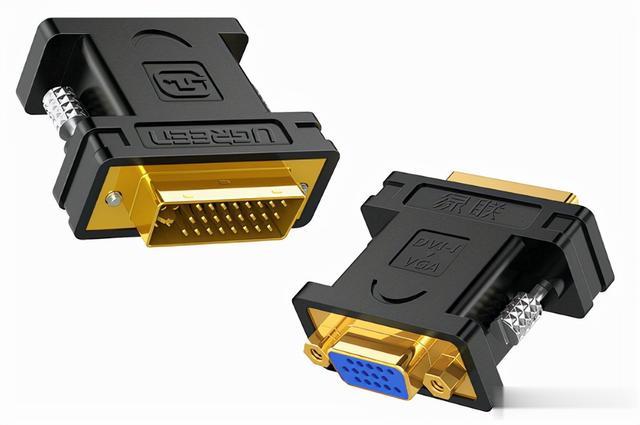

DVI转VGA

可以看出DVI是个过渡性产物，在显卡与显示器连接中，实现了从模拟到数字过渡，目前使用的场景越来越少，只在专业设备中保留，主要是为了实现支持多种接口的功能。

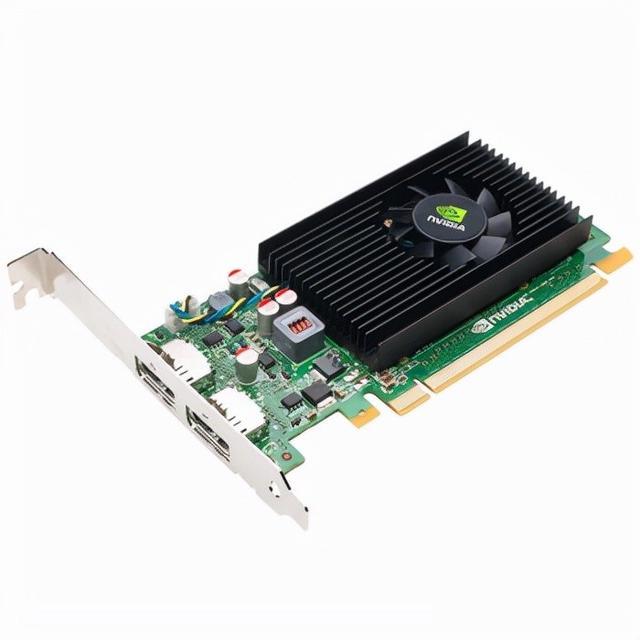

DP接口显卡

DP（DisplayPort）是新一代的视频接口，在新设备中的使用越来越多。在最初的版本中，仅有标准大接口，后来苹果公司设计了微型版本（Mini DP），在苹果的电脑中大量采用。

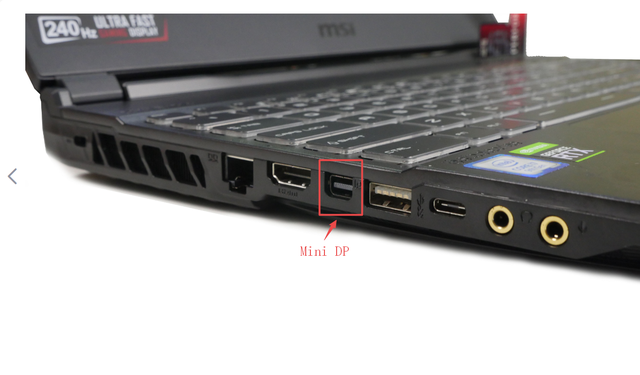

迷你DP

外形上采用“缺一角”设计，请注意与HDMI的区别。

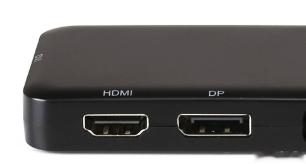

HDMI与DP外形对比

DP接口功能丰富，除了直接连接外，还可以使用转接线，直接与DVI/HDMI连接。转接VGA需要转换芯片，因此需要转接器（体积稍大），无需供电是因为使用了DP接口内的电源。

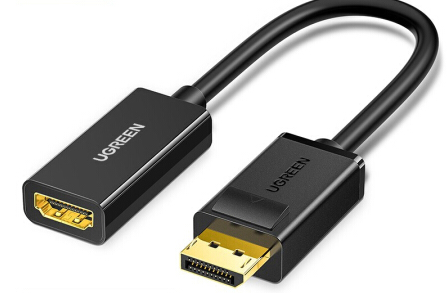

DP转HDMI

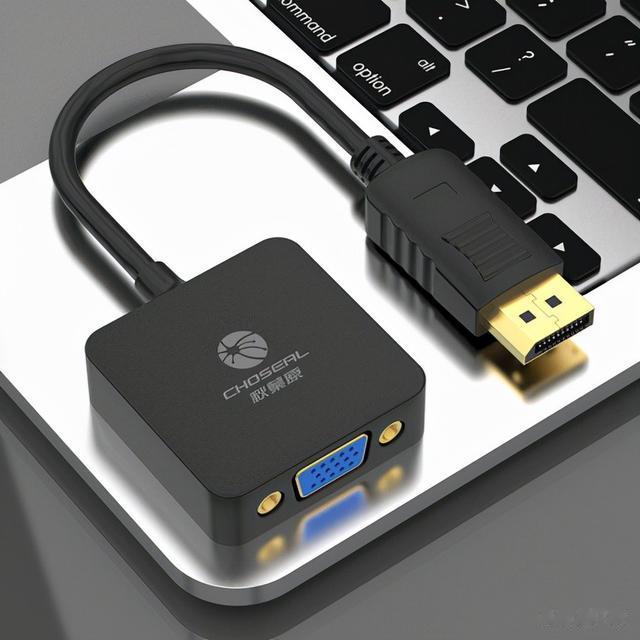

DP转VGA

DP接口的使用，需要注意“主动/被动”的连接方式，尤其是输出端，请大家留意设备说明，否则容易在选择转换线的时候出问题。

至此，常见的视频接口和线路就给大家介绍完了，如果有错误请大家指正。

有朋友留言希望了解无线连接，请等我说完了音频连接后，咱们专门再聊
