一、缆道雷达测流系的原理

缆道雷达测流系主要利用多普勒效应来实现水流速度和流量的测量。当雷达波向水体发射时，由于水体的流动，反射回来的雷达波频率会发生变化，这就是多普勒频移。通过测量这一频率变化，就能计算出水流速度。

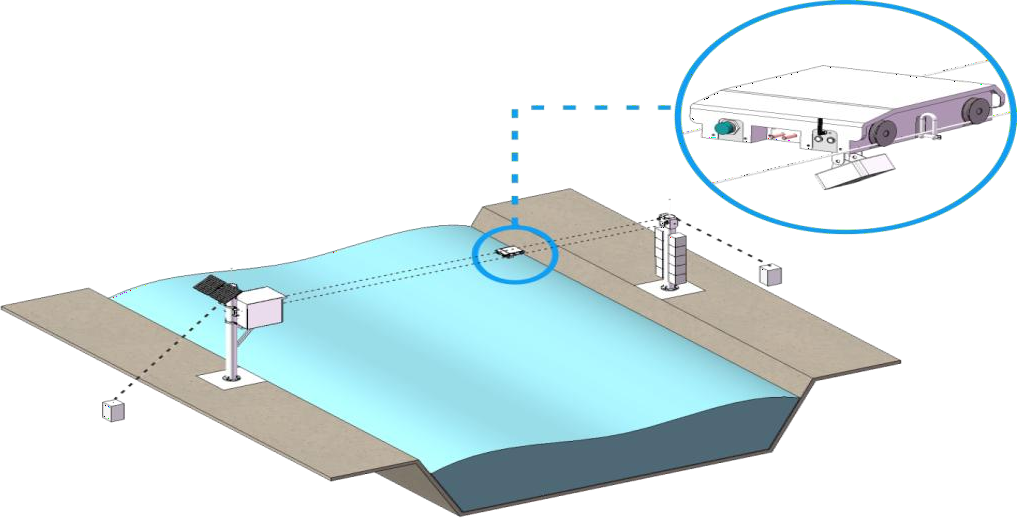

在缆道雷达测流系统中，雷达波测速探头等设备被安装在雷达运行车内，运行车通过双轨缆道移动到测流断面的指定位置。系统控制器发送指令后，雷达测速探头开始测速测验，并将实测流速数据及时传送给系统控制器，同时系统控制器采集水位数据。

该系统的技术原理还涉及到精确的缆道布设和数据处理。缆道应布设在水流速度较大的位置以保证测量准确性。数据处理方面，需要专门的软件对采集到的原始数据进行分析和转化，将其变为可用于水利工程设计和管理的水流速度和流量等实际应用数据。

二、缆道雷达测流系的组成

（一）缆道基础

缆道基础是整个测流系统的支撑结构，起着关键的稳固作用。它通常由直径≥5mm 的304不锈钢钢丝绳构成，间距为330mm。一端固定在室内或机箱内，另一端牵到河对岸，穿过转向轮后垂直悬挂重物，确保钢丝绳在热胀冷缩时仍能保持同一垂度，为测流设备的稳定运行提供保障。

（二）控制及传输系统

控制及传输系统是测流系统的“大脑”。它能采集实时水位信息，包括雷达运行车出车前和出车后的水位数据，并按照水文规范格式和时间定时报送。同时，它可以存储上位机下发的所有断面数据和测速测流条件，接收雷达运行车返回的雷达测速信息，并据此进行断面面积和流量的计算。此外，它能与上位机建立不间断的联系，实时接收和报送相应数据，还能和雷达运行车进行交互，比如控制充电、更新测速垂线位置以及处理异常信号等。

（三）雷达运行车

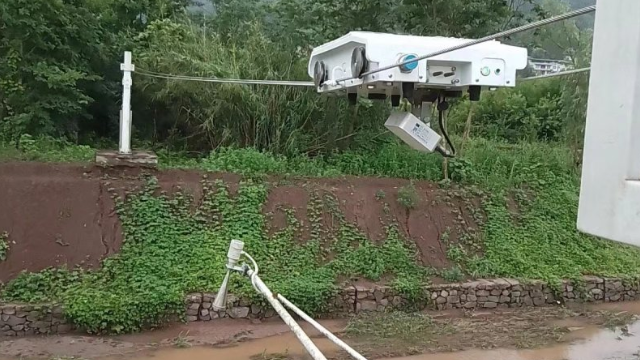

雷达运行车的主要功能是携带测速雷达传感器到达河道中需要测速的垂线上方。它通过双轨或简易缆道移动，按照系统指令准确停在指定位置，为测速工作提供了灵活和精细的操作平台。

（四）水位计

水位计负责测量水位数据，常见的有浮子、气泡或雷达式水位计。其测量结果对于计算流量和分析水流状况至关重要。

（五）雷达流速仪

雷达流速仪利用多普勒效应，以非接触的方式测量河流表面流速。它具有测量精度高、速度快、不受外界环境干扰等优点，能够准确获取水流速度信息，为流量计算提供关键数据。

三、缆道雷达测流系的优势

传统测流方法往往需要接触水体，可能会干扰水流状态，导致测量误差。而缆道雷达测流系采用非接触式测量，避免了对水流的直接干扰，能够更准确地反映水流的真实状态。例如，在一些水流湍急、含有大量杂物的河道中，传统接触式测量可能会因杂物碰撞测量设备而影响结果，非接触式测量则不受此类因素影响。

相比传统测流方式，缆道雷达测流系凭借先进的雷达技术和精密的算法，能够实现更高的测量精度。它可以精确测量到微小的流速变化，为水利工程提供更可靠的数据支持。据实际应用数据显示，测量精度准确，在复杂的水流环境中仍能保持出色的准确性。

四、结语

在水利工程中，它能够为水利工程的调度和运行提供关键数据，有助于优化水资源的分配和利用。在防洪防涝工作中，该系统可以实时监测河道水位和流量的变化，提前预警洪水的到来。在洪水期间，快速准确地测量洪水的流速和流量，为防洪决策提供及时有效的数据支持，有助于采取相应的防洪措施，减少灾害损失。缆道雷达测流系在未来有着广阔的发展前景，但也需要我们积极应对可能出现的挑战，以推动其更好地服务于社会和各个行业。
