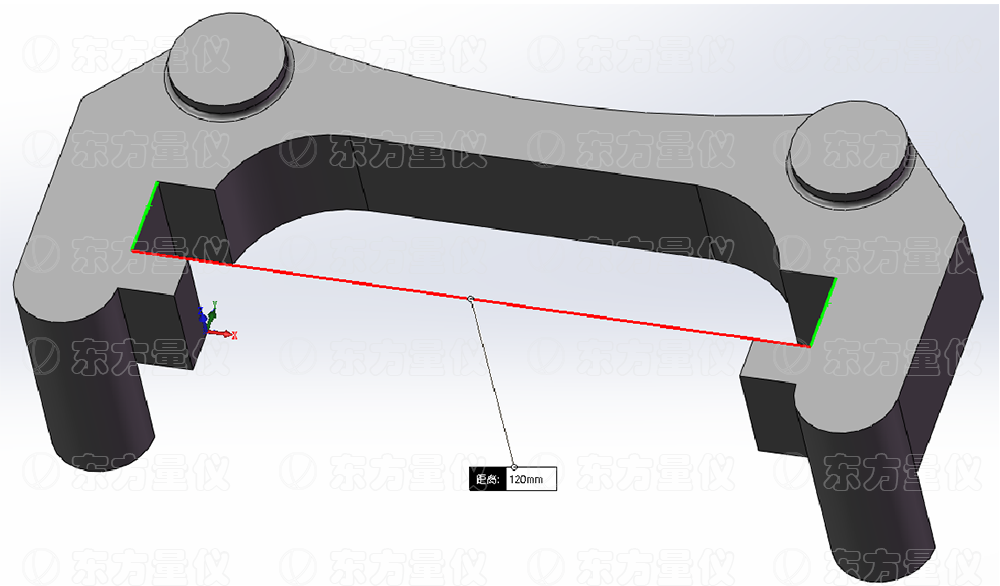

本图为客户的产品示意图，要求测量如图标记的槽之间的宽度。

图1 测量产品示意图

根据客户产品特性，如图所示：采用一体式弹性位移传感器，2个传感器对称布置，结合产品定位工装进行测量。定位块上有较大倒角，便于工件进出测量位置。

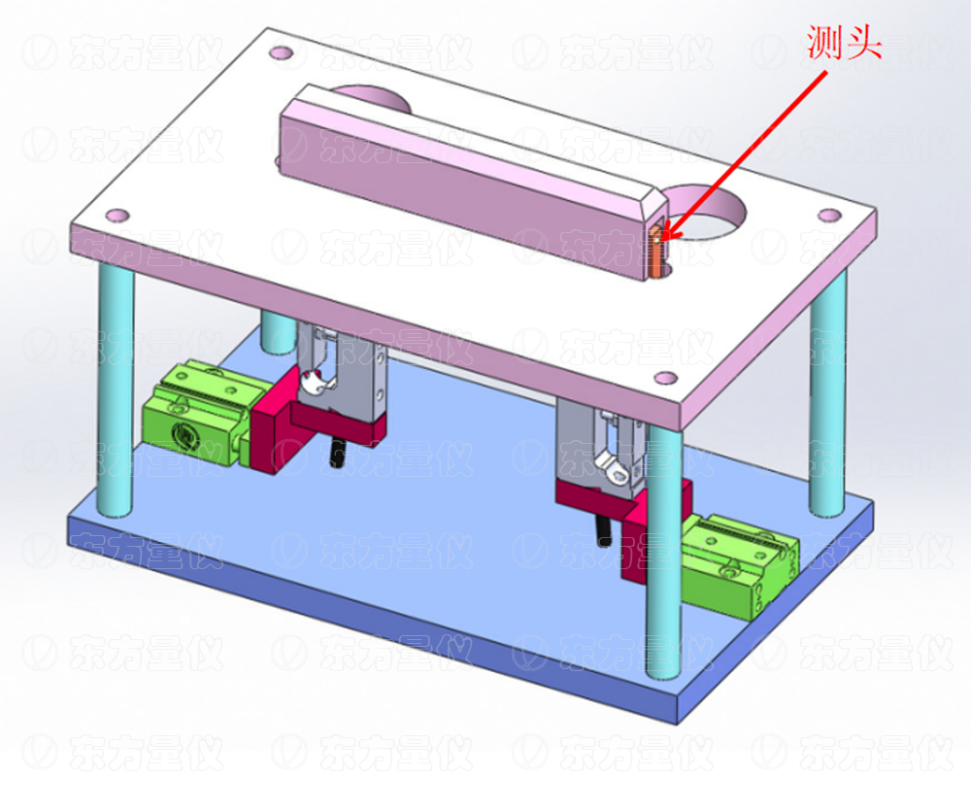

本图为测量前传感器和测头位置，测头缩进，工件进出不会碰撞测头损坏传感器。

图2 测量方案示意图

本图为放上工件后，开始测量时传感器和测头位置，（工件隐藏），气缸带动2个传感器测头同时伸出到校定的位置，接触工件2个测量面，对产品进行测量。完成测量后，气缸回位。传感器测头回到上图所示位置。

图3 测量方案示意图

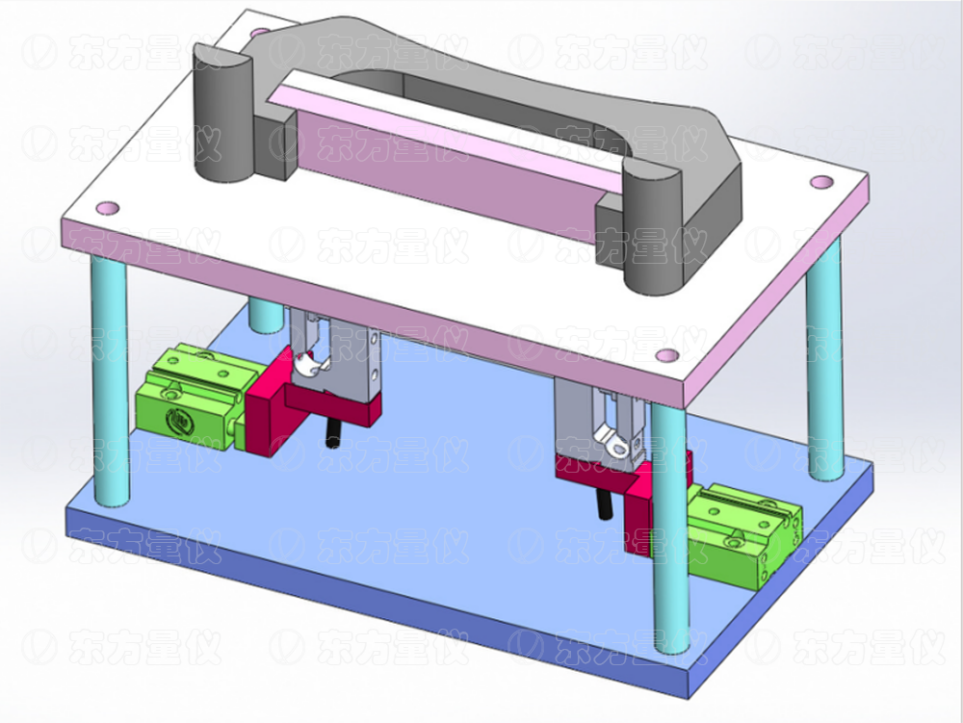

本图为放上工件后，正常测量时的状态。因为是比较测量，所以测量产品前需使用标准样件进行校准。放入标准样件，气缸带动传感器测头进入测量位置，校准传感器及测量位置点后，对仪表进行定零。校准后，气缸带动传感器测头回位，取出标准样件，接下来就可以对产品进行测量。

测量时分别读取2个传感器偏差值T1、T2。计算出产品槽宽的偏差为 T1+T2

图4 测量方案示意图

本次测量方案中应用到的产品为一体式弹性位移传感器与MD综合测量仪。一体式弹性位移传感器，有效量程：±0.55mm，分辨率0.1μm。MD综合测量仪是带有显示、运算、数据存储、反馈输出功能的综合测量仪。可以代替普通的量仪+PLC或者量仪+电脑的应用。

图5一体式弹性位移传感器

图6 MD综合测量仪

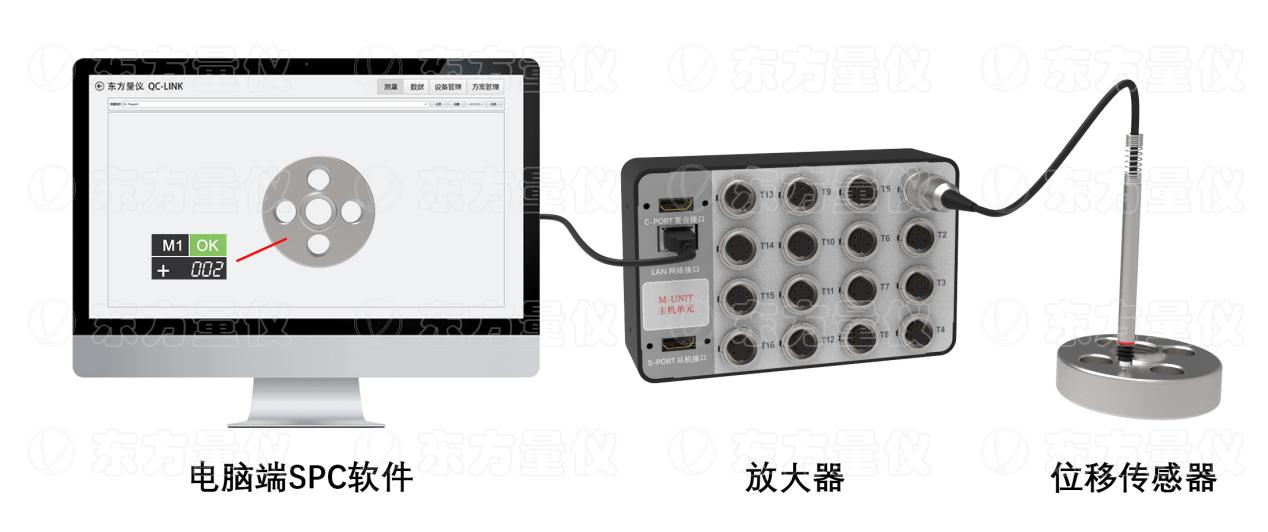

对于加工件的几何尺寸测量，比如高度、长度、厚度以及圆度、同心度、跳动度等，都可以采用位移传感器，结合信号处理放大器，对工件进行测量。测量的结果可以由电脑端SPC软件读取，以Excel格式保存，进行常规的统计分析，或者上传数据库等操作。
