以下为铜管与铜螺丝接头高频焊接的全流程技术指南，涵盖参数设定、操作要点及质量控制，确保焊接强度与气密性达到工业标准（如ISO 17672钎焊规范）。
材料与设备检查
铜管与接头材质：确认材质一致（如T2紫铜或C12200磷脱氧铜），避免异种金属焊接导致电化学腐蚀。
焊料选择：推荐磷铜焊料（BCuP系列，熔点640-815℃）或银基焊料（BAg系列，熔点600-780℃），直径1.0-1.5mm。
高频焊机配置：
功率：15-30kW（根据接头尺寸调整，如Φ10mm铜管需20kW）。
频率：50-100kHz（铜导热快，需高频快速加热）。

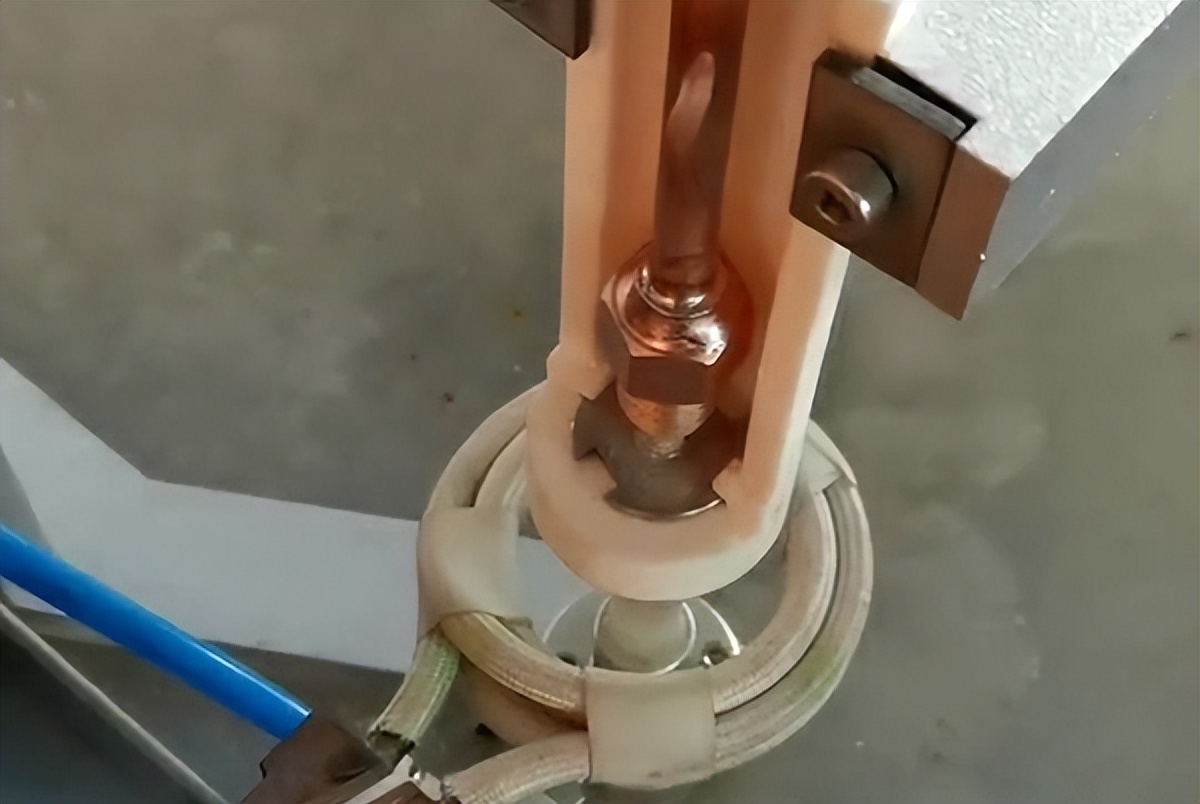

感应线圈：适配接头外形的仿形线圈，确保磁场覆盖焊接区域。
清洁与预处理
去氧化层：使用不锈钢刷或酸洗液（5%硝酸+水）清洁焊接面。
涂抹钎剂：非腐蚀性氟化物钎剂（如Nocolok），增强焊料润湿性。
参数
推荐值
说明
输出功率
18-22kW
功率过低导致加热不足，过高引发氧化
焊接时间
8-12秒
焊料完全熔融并渗透焊缝的时间
保温时间
2-3秒
确保焊料充分流动，消除气孔
冷却方式
自然冷却或氮气保护
氮气流量5-10L/min，防止氧化
定位与夹持
铜管与接头装配间隙≤0.1mm，夹具固定避免移位（振动环境下需加压0.5-1MPa）。
感应线圈位置：距焊接面2-5mm，偏心误差＜0.5mm（确保磁场均匀分布）。
加热与送料
阶段1（0-5秒）：功率逐步提升至18kW，预热铜管与接头至500-600℃（红外测温监控）。
阶段2（5-10秒）：功率稳定在20kW，温度升至焊料熔点（如BCuP-2：710℃），同步送入焊料。
阶段3（10-12秒）：功率降至15kW，保温2秒使焊料完全渗透。
冷却与后处理
自然冷却：空气冷却至200℃以下，避免骤冷导致应力裂纹。
焊后清理：去除残留钎剂（热水冲洗或超声波清洗），检查焊缝外观。
目视检测
焊缝呈连续银亮色，无黑斑（氧化）、凹陷或焊料堆积，渗透长度≥管壁厚度的1.5倍。
无损检测
氦质谱检漏：泄漏率＜1×10⁻⁶ Pa·m³/s（制冷设备气密性要求）。
X射线探伤：检测内部气孔与未熔合缺陷（允许气孔直径＜0.5mm，间距＞3mm）。
破坏性测试（抽检）
抗拉强度：≥200MPa（铜管母材强度80%以上）。
金相分析：焊缝无晶界氧化，钎料与母材冶金结合。
指标
高频焊接
氧乙炔焊接
加热速度
8-15秒/焊点
30-60秒/焊点
能耗成本
0.2-0.5元/点（电费）
1.0-1.5元/点（燃气+氧气）
氧化风险
可控（氮气保护）
高（火焰直接氧化）
自动化潜力
可集成机械臂，全自动焊接
依赖人工操作
焊料不流动
原因：温度不足或钎剂失效。
对策：提高功率10%或更换活性钎剂。
焊缝气孔
原因：加热过快或钎剂残留。
对策：延长保温时间1-2秒，增加钎剂预热步骤。
接头变形
原因：热输入过高或夹持不稳。
对策：降低功率并优化夹具设计。
结论
高频焊机通过精准参数设定+仿形线圈设计+氮气保护，可高效完成铜管与接头的优质焊接，较传统火焰焊效率提升3倍以上，且焊缝强度与气密性完全满足制冷、电力等行业标准。企业通过工艺升级，可显著降低返工率与生产成本，增强市场竞争力。
