在2025年北美技术研讨会上，台积电发布下一代A14工艺及详细技术路线图，展示其在逻辑工艺、射频技术、汽车与物联网应用的全面布局。
◎ A14工艺较N2提升15%速度或30%能效，逻辑密度增20%，计划2028年量产，瞄准AI驱动的高性能计算（HPC）与智能手机市场。
◎ N4C RF射频平台降低30%功耗与面积，支持WiFi 8等AI无线标准；
◎ N3A工艺通过汽车级认证，服务ADAS与AV；
◎ N4e工艺则针对超低功耗物联网AI设备。
结合CoWoS与SoW-X等先进封装技术，台积电以技术协同与生态创新巩固行业领导地位。
我们从A14工艺的性能突破与多场景应用的生态协同两个维度，分析其技术战略与市场影响。
Part 1
A14工艺的性能突破：
AI驱动的逻辑工艺新标杆

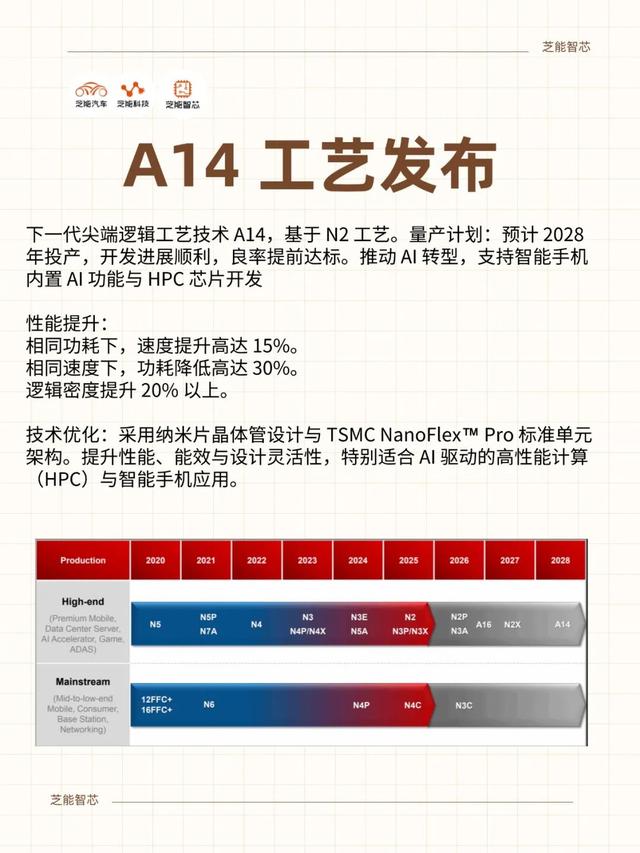

台积电的A14工艺作为N2节点的继任者，代表了逻辑工艺在性能、能效与密度上的全新突破，旨在满足AI驱动的高性能计算与智能手机市场的严苛需求。
计划于2028年量产的A14工艺，展现了台积电在纳米片晶体管与设计优化上的技术积淀，为下一代AI芯片提供了强劲支持。

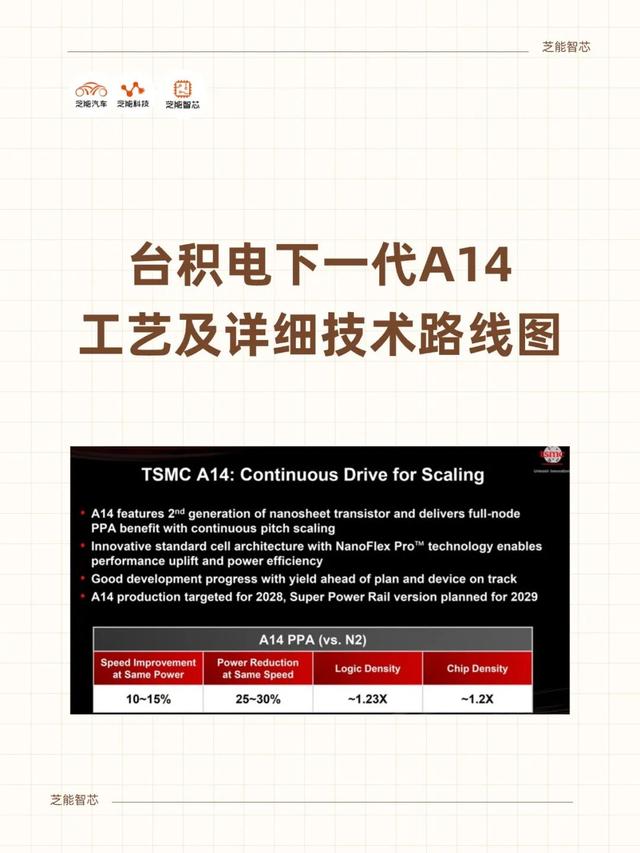

A14工艺相较N2实现15%速度提升或30%功耗降低，逻辑密度提高20%以上，得益于台积电对纳米片晶体管设计的持续优化与TSMC NanoFlex™ Pro架构的升级。
NanoFlex Pro通过标准单元的灵活配置，增强了芯片设计的性能与能效平衡，特别适合AI工作负载的高算力需求。
台积电董事长魏哲家强调，A14不仅是逻辑工艺的进步，更是连接物理与数字世界的桥梁，助力客户在AI转型中释放创新潜能。当前A14开发进度超前，良率已提前达标，为2028年量产奠定了坚实基础。
A14工艺的AI导向设计使其在高性能计算领域尤为突出。
AI芯片对算力密度与能效的极致追求，要求芯片在高频率下保持低功耗。A14通过工艺节点微缩与晶体管架构优化，显著提升了每瓦性能，适合开发大模型推理与训练芯片。
此外，A14的高逻辑密度支持更复杂的电路集成，为智能手机内置AI功能（如实时自然语言处理与图像生成）提供了硬件基础。A14可助力智能手机实现更高效的端侧AI推理，减少对云端的依赖，提升用户体验的实时性与隐私性。
纳米级工艺的微缩增加了光刻与材料技术的复杂性，EUV光刻设备的成本与良率优化仍是关键瓶颈。
台积电需持续投资先进设备并优化供应链，以确保A14在2028年实现成本可控的规模化生产，AI芯片市场的快速迭代要求A14在设计灵活性上进一步提升，以适配不同客户的多场景需求。
Part 2
多场景应用的生态协同：
射频、汽车与物联网的全面布局
台积电不仅在逻辑工艺上领跑，还通过N4C RF、N3A与N4e等特殊工艺，以及CoWoS与SoW-X等先进封装技术，构建了覆盖智能手机、汽车与物联网的生态协同体系。
这些技术针对AI驱动的多样化需求，提供定制化解决方案，巩固了台积电在全球半导体市场的领导地位。
● 在智能手机领域，N4C RF射频平台针对AI驱动的无线标准（如WiFi 8）优化，功耗与面积较N6RF+降低30%。
这一突破通过射频片上系统（RF SoC）的紧凑设计，支持高速、低延迟的数据传输，满足真无线立体声与边缘AI设备的大数据需求。
N4C RF计划2026年风险生产，其低功耗特性将推动智能手机与AR/VR设备实现更高效的AI功能，如实时语音翻译与沉浸式交互。台积电通过工艺与设计协同，降低了射频模块的制造成本，为中高端智能手机市场提供了竞争优势。
● 汽车领域是台积电的另一重点。
N3A工艺通过AEC-Q100一级认证，满足ADAS与自动驾驶（AV）对高算力与可靠性的需求。N3A的高性能与低缺陷率（DPPM）支持软件定义汽车的复杂计算任务，如L2+至L3级自动驾驶的实时感知与决策。
台积电还计划推出N4e工艺，针对超低功耗物联网AI设备，延续N6e的能效优势。
N4e通过工艺优化降低静态功耗，延长物联网设备的电池续航，适合智能家居与穿戴设备中的AI推理任务。这些工艺的汽车与物联网应用，展现了台积电对多场景需求的精准覆盖。
● 先进封装技术进一步增强了台积电的生态竞争力。
CoWoS技术通过2027年实现9.5英寸光罩尺寸，支持12个以上HBM堆栈与逻辑芯片的集成，满足AI训练芯片对高带宽内存的需求。
SoW-X则将计算能力提升40倍，打造晶圆级超大规模系统，适用于HPC与数据中心。硅光子集成（COUPE）与集成电压调节器（IVR）通过垂直功率密度提升5倍，优化了AI芯片的能效与散热。
这些封装技术通过模块化设计，降低了客户开发成本，促进了AI生态的协同创新。
● 生态协同的挑战在于客户需求的多样化与供应链的全球化风险。
台积电需通过开放的“创新专区”与本地化支持，加速初创客户的技术落地。
同时，地缘政治与供应链中断风险可能影响先进工艺的交付，台积电需加强全球产能布局以保障稳定性。
小结
台积电在2025年北美技术研讨会上发布的A14工艺与多场景技术路线图，展现了其在AI驱动半导体市场的技术领导力。
A14工艺以15%速度提升、30%能效优化与20%密度增益，为HPC与智能手机AI芯片树立了新标杆；N4C RF、N3A与N4e工艺结合CoWoS与SoW-X封装技术，覆盖智能手机、汽车与物联网的多样化需求。
