1.第一步打开软件找到引导

我的是这个版本：

打开之后的界面，可以看到一项“Open START Configurator”，如下图所示：

点一下会弹出浏览器，并直接到达引导网站，如下图：

此时点一下“GREATE NEW PROJECT”，如下图：

2.第二步，配置自己的代码

新建项目建议用Start图形化工具来完成驱动配置。目前操作是提供网页版在线方式，所以确保你的电脑是可以上网的，使用中建议还是在AS7环境内新建，步骤更少、更方便、更流畅。

在弹出的引导中，在"RESULTS"中输入你要的芯片，这里以“ATmega128A”为例子，

输入结果如下：

大家可以根据自己的芯片进行选择，

选择好之后，点击“CREATE NEW PROJECT”,进行初步配置：

3.第三步进行芯片配置

出现如下界面就可以配置芯片

这里有一项“Add software component”，我一直没研究出来是干什么用的，后面有知道的工程师伙伴请指导一下

4.第四步配置DASHBOARD

下面这里两项大家可以改一下，其他默认即可：

输入项目名字：

5.第五步配置"PINMUX"

这里以我们开发板为例子，PF2-PF7是对应LED灯的，点击一下PF2，输入引脚标签LED_D1,以后这个LABEL就是代表PF2

再给PF2设置数字输出，输出高电平：

同样的设置PF3为输出，低电平：

其他的大家可以去尝试。

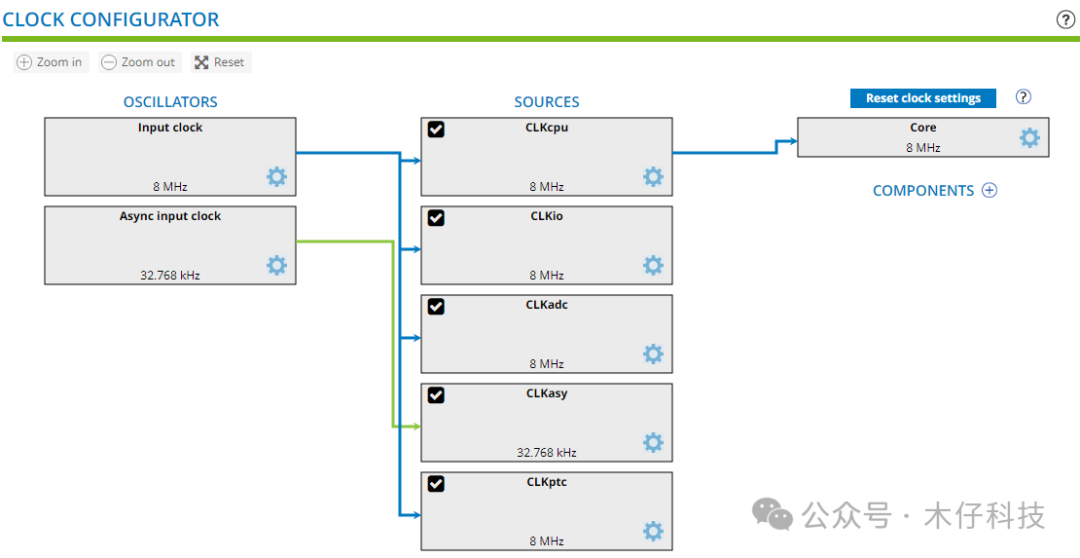

6.第六步配置时钟

这里我们开发板也是官方推荐的外部8MHz晶振，默认即可：

7.预览代码

如下图生产中....

这个时候就可以看见大概的框图了

8.第八步导出代码

这里改一下项目名字

然后下面这里好像被强制勾选了，去不了MPLAB X

最后点击“DOWNLOAD PACK”下载代码包

打包中...

提示下载：

完成如下：

9.第九步打开生产的代码

再回到软件中，File -> Open -> File

打开刚刚下载的代码包：

出现如下：这里保存路径不能有中文。

生成过程中如下图：

导入完成如下图：

找到main.c文件打开如下图：

全程编译一下：

代码：

可以看一下 atmel_start_init();这个函数的定义声明：

直接进入函数

看到如下：

再看看 system_init();函数声明，可以看到我们刚刚在网页中定义的IO口LED_D1和LED_D2

这里都是设置输出，一个输出高电平 true ,一个输出低电平 false :

其中对于函数参数的说明也详细，大家可以尽情开发。

最后还是那句话：建议还是在AS7环境内新建，步骤更少、更方便、更流畅。感觉这个更适合工程师。
