1. 概览

RAEM2声波（声发射）监测系统是集传感器、电池、采集板、通讯模组一体化的设计，底部自带磁性，可吸附于被测物体表面，自带蓝牙巡检功能，另外支持多种通讯方式上云，如4G、NB-IOT、LoRa等多种通讯方式，手机蓝牙巡检，云平台进行数据监测，数据双向通讯上传和设置，多种输出端口，多种网络输出形式，可以根据应用需要选择。

时间触发信号采集，适合连续各种声发射信号采集。有连续采集和间隔采集两种模式可选。间隔采集模式下工作最长工作318天，连续采集模式下可工作14h。设置好定时休眠时间后，设备自动进入休眠，休眠完成后自动开启采集。

ARM嵌入式系统，24小时连续工作的高可靠性，适用长期连续无人值守自动数据采集、分析、输出。参数输出：振幅，ASL，能量，RMS。

2 技术参数

通道模式：单通道信号输入

采集方式：连续采集模式和间隔采集模式

输入频率：10kHz-400KHz

采样精度：16位

采样率：可选500k/s,1000k/s,2000k/s

系统噪声：优于30dB

前置放大器供电输出：28V

数据输出：振幅，RMS，能量，ASL通

讯方式：4G，蓝牙

使用温度：-15℃-60℃

供电方式：内置容量3000mAh电池

充电电压：9V

防护等级：IP65

蓝牙通讯距离：5m

采样长度：最大15000个点

触发方式：时间触发

动态范围：70db

最大信号：100db

采样间隔：不超过65535*10^6

定时采集休眠时间：65535s≈18.2h

间隔采集模式电池寿命：318天

连续采集模式电池寿命：14.38h

1）电脑/手机/平板客户端访问物联网平台即可在线实时设置RAEM2参数。支持历史数据查询。

2）可按具体需求定制参数，评级结果等数据内容推送给云平台，实现实时参数评级判据报警等实时数据内容提醒功能；

3）时间触发信号采集，可设置时间定时采集休眠。

4）根据应用要求可选择NB-IOT/lora/LoraWAN/4G/RS485连接到物联网平台。

5）带有蓝牙巡检功能，自带蓝牙巡检APP，可现场巡检。APP支持实时波形参数数据查看，同时支持历史数据查看、参数在线设置功能，参数修改后同步至物联网云平台。

3应用简介

3.1 清诚物联网云平台：

（1）波形、参数显示

(2) 历史波形、参数查询

(3) 参数在线设置

(4) 在线评级设置

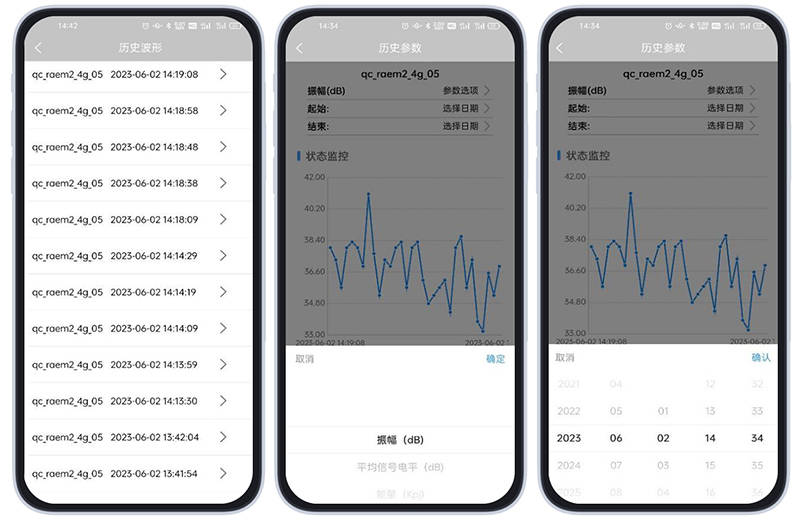

3.2 手动APP现场蓝牙巡检

(1) 在线实时参数、波形显示；

(2) 历史波形、参数查询（参数可选振幅、平均信号电平、能量、RMS；日期选择可精确到分钟；

(3) 参数在线设置(定时设置最大可设置18.2h)

4.主要适用场合

4.1 稳态声发射信号采集。稳态信号一旦产生就不会消失，如轴承磨损、管道阀门泄漏、刀具磨损等；

4.2 时间参数RMS、ASL、能量，适用故障诊断、状态监测等稳态声发射信号的监测检测；

4.3 可根据应用需求设置定时采集和连续采集，以参数随时间的变化为主要判定方法的使用场合；

4.4 低功耗，适合无外接供电电源的应用场合长期监测，电池可工作10年。

4.5 典型应用：转动机械（轴承，刀具机加工，齿轮箱，等）的故障诊断状态监测，磨损，润滑状态等；管道，阀门，容器的泄漏监测；连续损伤信号的损伤监测，例如风电叶片严重损伤，等。
