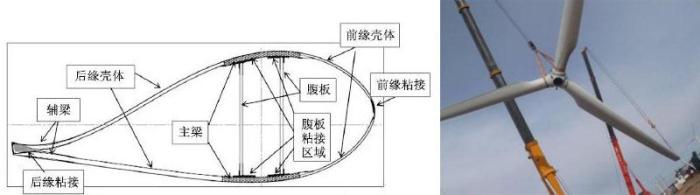

风机叶片工作在复杂的自然状况下，长期承受强风载荷、沙粒冲刷、大气氧化、雷击以及潮湿空气腐蚀等恶劣环境；在运行过程中，还会受到交变载荷的作用；因此，风机叶片会出现多种故障，如气孔、裂缝、磨损、腐蚀、碳化等。如果不及时的发现和处理这些故障，会使叶片受到严重的破坏，甚至折断，导致机组故障停机，带来严重的经济损失。风机叶片出现这些损伤时，其变形、应力、应变、温度以及材料特性等参数会发生明显的改变，可以通过检测叶片参数的变化来反应叶片的损伤，及时对叶片进行维护，避免发生重大事故，因此稳定可靠的叶片检测技术对于风电行业稳定发展具有重要的意义。下面就浅聊一下风电叶片监测的解决方案。

部件位置：叶片长度中间部位对着的塔筒位置

型号，主要指标：RL2，NB-IOT到云端,电池运行3年以上

数量：1个

原理：叶片外表面发生变形、裂纹等肉眼可见显著损伤，会持续产生显 著大于以前背景噪声的声波，系统定时接收分析这些声波，得出 叶片损伤情况。

部件位置：叶片内部

型号，主要指标：RAEM1-6，接入风电网络系统。 接风电塔内部电源。

数量：多个（叶片根部等位置）

原理：系统连续监测叶片脱粘、纤维断裂、裂纹扩展等显著损伤过程产 生的声波信号，对叶片做出健康评价。

效果：365天实时在线监测检测，物联网远程操控使用，全程自动分析结果，手机报警推送。

·实时在线和历史数据屏幕显示 ·自动给出监测诊断结果 ·在线手机报警推送

原理：风电叶片材料发生裂纹等损伤，严重到一定程度，会在工作载荷大时持续产生显著大于以前背景噪声的声波，声波（声发射）监测系统接收分析叶片声波，判断叶片损伤情况，对叶片完整性做出健康评价。安装：RL2:叶片长度中间部位对着的塔筒位置/RAEM1-6:叶片内部的靠近根部等位置

原理：风电叶片材料发生裂纹等损伤，严重到一定程度，会在工作载荷大时持续产生显著大于以前背景噪声的声波，声波（声发射）监测系统接收分析叶片声波，判断叶片损伤情况，对叶片完整性做出健康评价。安装：RL2:叶片长度中间部位对着的塔筒位置/RAEM1-6:叶片内部的靠近根部等位置

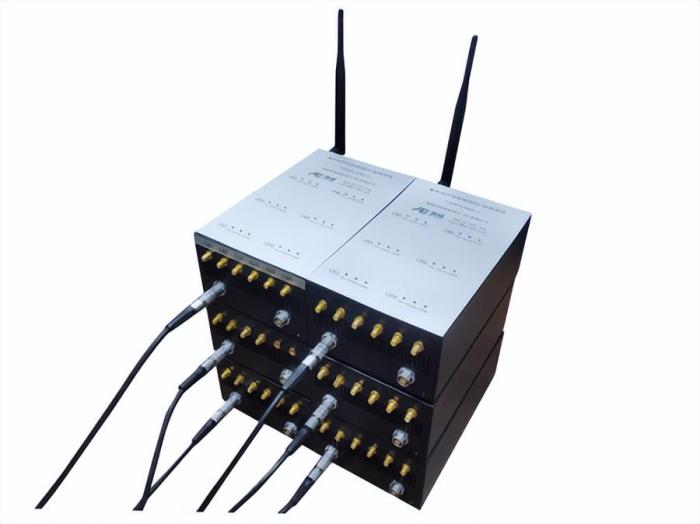

RAEM1-6声发射采集器可多个采集器组成多通道监测系统，对大型设备实时监测

信号和时间触发，瞬态信号和连续信号采集，长期监测诊断和远程监测，多通道检测仪

技术指标：

步骤：◆叶片内部接近根部位置安装多个RAEM1-6，连续监测叶片脱粘、纤维断裂、裂纹扩展等显著损伤。采集器通过无线wifi或网关等连接风电网络系统，并输出到云端。◆塔身外对着叶片处安装1个RL2（安装空气传感器），定时采集空气中叶片转动时的声谱，监测叶片外表面肉眼可见的显著损伤，如变形、裂纹等。采集器通过NB-IOT通讯到云端。◆开启采集，数据分析验证，得到判据标准。◆验证效果良好。◆设置判据，手机平台推送信息。
