AIP74HC238 SOP16
产品描述74HC238D/74HC238PW/CD74HC238PWR/AIP74HC238 将 3 个二进制加权地址输入（A0， A1 和 A2）解码为 8 个互斥输出（Y¯0～Y¯7）。该器件具有 3 个使能输入（E¯1， E¯2 和 E3）。除非E¯1 和E¯2 为低电平且 E3 为高电平，否则每个输出都为低电平。该多重使能功能允许简单的并行扩展至 32 选 1（5-32）解码器，只需要一个反相器和 4 个AIP74HC/HCT238 IC。 AIP74HC/HCT238 可以通过将有效的低电平使能输入之一用作数据输入并将其余的使能输入用作频闪来作为一个 8 路输出解复用器。 输入内置钳位二极管。这样就可以使用限流电阻将输入接口连接到超过 VCC的电压。
其主要特点如下：
● 输入电平：
AiP74HC238： CMOS 电平
AiP74HCT238： TTL 电平
● 解复用能力
● 支持多输入，便于扩展
● 理想的存储器芯片选择解码
● 低电平有效互斥输出
● 工作环境温度范围： -40℃～+105℃
● 封装形式： DIP16/SOP16/TSSOP16

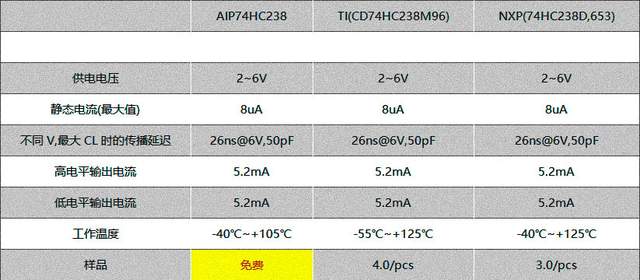

逻辑电路的归属系列: 74HC
类型: 解码器/多路解器
供电电源: 单电源
供电电压: 2V~6V
工作温度: -40℃～+105℃
静态电流(最大值): 8uA
不同 V,最大 CL 时的最大传播延迟: 26ns@6V,50pF
低电平输出电流(IOL)：5.2mA
高电平输出电流(IOH)：5.2mA
逻辑电平-高: 1.5V~4.2V
逻辑电平-低: 0.5V~1.8V
极限参数
交流参数
逻辑符号
功能框图
逻辑框图
引脚图及功能
引脚排列图
引脚说明

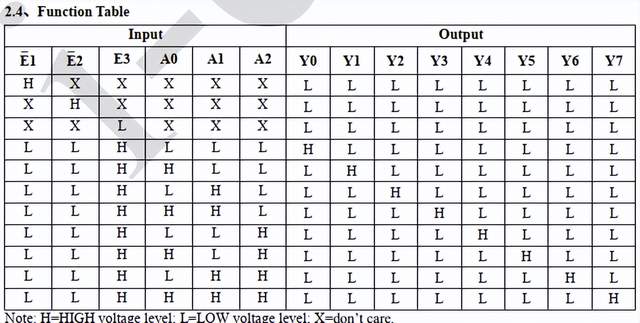

功能表
