AIP74HC4066 TSSOP14

74HC4066D/74HC4066PW/SN74HC4066DR/SN74HC4066PWR/MC74HC4066ADTR2G/AIP74HC4066 是一个四路双向模拟开关。每个开关具有两个输入/输出端（nY 和 nZ）和一个高电平有效的使能输入（nE）。 当 nE 为低电平时，模拟开关关闭。 输入包括钳位二极管。这样就可以使用限流电阻将输入接口连接到超过 VCC的电压。

其主要特点如下：

● 输入电平nE输入：

– AiP74HC4066： CMOS 电平

– AiP74HCT4066： TTL电平

●低导通电阻：

– 在 VCC=4.5V 时 50Ω（典型值）

– 在 VCC=6.0V 时 45Ω（典型值）

– 在 VCC=9.0V 时 35Ω（典型值）

● 工作环境温度范围： -40℃～+125℃

● 封装形式： DIP14/SOP14/TSSOP14

应用✔

→ 模拟信号开关/多路复用： – 信号门控、调制器、静噪控制、解调器、斩波 器、换向开关 ←

→ 数字信号开关/多路复用 – 音频和视频信号路由 ←

→ 传输门逻辑实施 ←

→ 模数和数模转换 ←

→ 数字控制频率、阻抗、相位和模拟信号增益 ←

→ 电机速度控制 ←

→ 电池充电器 ←

→ 直流/直流转换器 ←

逻辑电路的归属系列: 74HC

开关电路：SPST - 常开

多路复用器/解复用器电路：1:1

电路数：4

导通电阻：20 欧姆@ VCC=9V

电压电源：3V ~ 9 V

导通电阻—最大值: 85 Ohms

开关时间（Ton, Tof）（最大值）：16ns@9V，26ns@9V

-3db 带宽：200MHz (CL=10pF RL=50Ω)

沟道电容 ：3.5pF

电流 - 漏泄（IS（off））（最大值）：1uA

串扰：-60dB @ 1MHz

工作温度：-40°C ~ 125°C（TA）

静态电流(最大值): 80uA@VCC=9V

逻辑电平-高: 3.15V~6.3V

逻辑电平-低: 1.35V~2.7V

DIP14

SOP14

TSSOP14

长

19.2mm

8.83mm

5.06mm

宽

9.0mm

6.24mm

6.6mm

高

7.91mm

1.85mm

1.2mm

极限参数

交流参数

逻辑符号

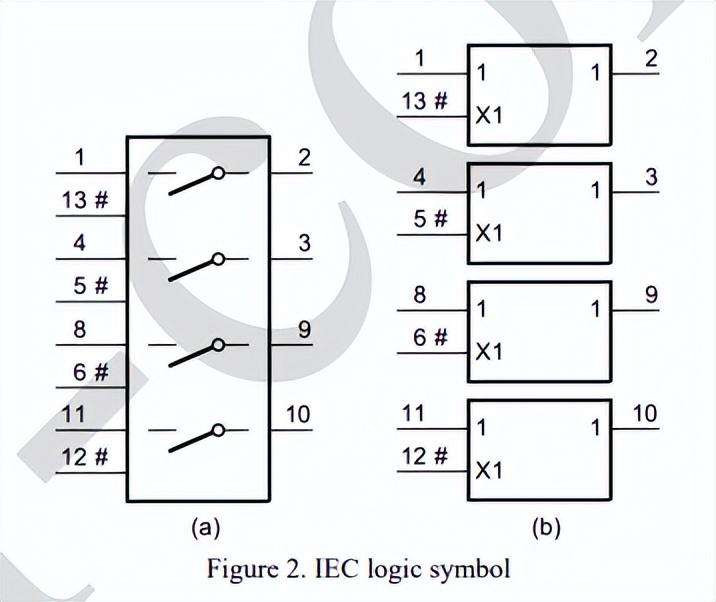

IEC 逻辑符号

单开关的电路图

引脚排列图

引脚说明

功能表

本文引用地址：http://www.eepw.com.cn/article/248006.htm

3.2红外光发射控制电路设计

小车红外光循迹电路采用8路已经可以满足较复杂竞赛的要求。按照设计原则2.6，矩形脉冲最好不要同时驱动光发射电路，需要一路一路轮流发送并保持一段时间。

采用两个74HC4081 四与门控制脉冲信号传送给ULN2803八反向OC驱动器驱动红外发光二极管，每一路可输出500 mA.74HC4081 与门的另一个输入端接MCU控制选通。如图6所示。

图6 控制脉冲驱动发光二极管

红外发射接收采用一体化封装的TCRT5000对管，电流传输系数》20%，发射管最大持续允许电流IF 为60 mA，脉冲电流在1 μs/1%占空比时允许3 A.脉冲信号经红外发光管发射后，经地面反射，送到光敏三极管从发射极输出。如果地面为白色，绝大部分信号(脉冲)都能传递给光敏三极管;如果地面为黑色，光线被吸收，则几乎没有信号能传递给光敏三极管。

控制每一路持续工作的时间应保证让红外发光二极管发出10~20个脉冲，使后续解调器能可靠解调。可以算出循环一周共8路所需时间：

T=([ 1 38.5 kHz)×(10~20)]×8=2.08~4.16 ms.

3.3 放大器电路设计

由于有8个光发送接收对管，图6中仅显示出1路，如果只想用一个放大器和后续的一个脉冲频率解调器，则需要模拟开关来一一选通。为了和图6共用选通信号，采用两片74HC4066(也可以用一片74HC4051，但这时就不能共用74HC4081选通信号了，既浪费了MCU的IO口，编程也较为复杂些)。

按2.5节所述要采用交流放大器的原则，这里采用零漂移双运算放大器AD8552，一个单元接成反向比例运算电路，另一个单元实现输出中点电位给放大电路作参考“地”。电路如图7所示。可通过反馈电阻调整其放大倍数。

3.4 信号解调

信号解调采用标准38.5 kHz解调器CXA20106，装置中增益控制和中心频率控制用的电容器尽量采用精密低损耗无极性电容器，最好采用CBB 电容器。电路结构图如图8所示。
