攻螺纹前底孔直径的确定
（1）普通螺纹攻螺纹前底孔的钻头直径
（2）非螺纹密封的管螺纹攻螺纹前钻底孔的钻头直径
螺纹公称直径（"）
1/8
1/4
3/8
1/2
3/4
1
1 1/4
13/8
1 1/2
每25.4mm内牙数
28
19
19
14
14
11
11
11
11
钻头直径（mm）
8.8
11.7
15.2
18.9
24.4
30.6
39.2
41.3
45.1
（3）英制锥管螺纹和英制锥螺纹攻丝前钻底孔的钻头直径
英制锥管螺纹
英制锥螺纹
公称直径
（"）
每25.4mm
内牙数
钻头直径
（mm）
公称直径
（"）
每25.4mm
内牙数
钻头直径
（mm）
1/8
28
8.4
1/8
27
8.6
1/4
19
11.2
1/4
18
11.1
3/8
19
14.7
3/8
18
14.5
1/2
14
18.3
1/2
14
17.9
3/4
14
23.6
3/4
14
23.2
1
11
29.7
1
11
29.2
1 1/4
11
38.3
1 1/4
11
37.9
1 1/2
11
44.1
1 1/2
11
43.9
2
11
55.8
2
11
56
螺丝及沉头孔尺寸表
规格
螺丝头直径
螺丝头厚度
螺丝杆直径
沉头孔直径
沉头孔深度
通过孔直径
M2
3.8
4.5
3.0
2.5
M3
5.5
6.0
3.5
3.5
M4
7.0
7.5
4.5
4.5
M5
8.5
9.0
5.5
5.5
M6
10.0
6
5.8
11
6.5
6.5
M8
12.0
8
7.8
13
8.5
8.5
M10
15.0
10
9.8
16
10.5
10.5
M12
17.8
12.5
11.8
19
12.5
12.5
M14
M16
24
16
15.9
26
16.5
17
M18
M20
M22
M24

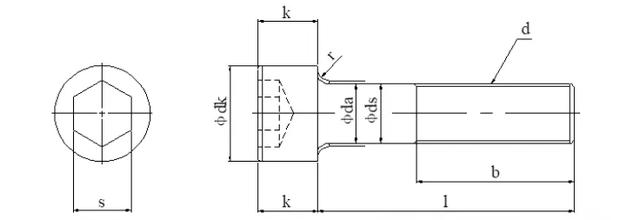

六角承孔头螺丝[JIS B1176(1988) *JIS B1176(1976)拔粹
参考:对六角承孔头螺丝的沉头及螺丝孔的呎吋
螺丝称号(d)
M3
M4
M5
M6
M8
M10
M12
(M14)
M16
M20
M24
M30
螺牙节距(p)
0.5
0.7
0.8
1
1.25
1.5
1.75
2
2
2.5
3
3.5
b
参 考
18
20
22
24
28
32
36
40
44
52
60
72
dk
最大(基准呎吋)
5.5
7
8.5
10
13
16
18
21
24
30
36
45
最大
5.68
7.22
8.72
10.22
13.27
16.27
18.27
21.33
24.33
30.33
36.39
45.39
最小
5.32
6.78
8.28
9.78
12.73
15.73
17.73
20.67
23.67
29.67
35.61
44.61
da
最大
3.6
4.7
5.7
6.8
9.2
11.2
13.7
15.7
17.7
22.4
26..4
33.4
ds
最大(基准呎吋)
3
4
5
6
8
10
12
14
16
20
24
30
最小
2.86
3.82
4.82
5.82
7.78
9.78
11.73
13.73
15.73
19.67
23.67
29.67
k
最大(基准呎吋)
3
4
5
6
8
10
12
14
16
20
24
30
最小
2.86
3.82
4.82
5.70
7.64
9.64
11.57
13.57
15.57
19.48
23.48
29.48
r
最小
0.1
0.2
0.2
0.25
0.4
0.4
0.6
0.6
0.6
0.8
0.8
1
s
基准呎吋
2.5
3
4
5
6
8
10
12
14
17
19
22
最小
2.52
3.02
4.02
5.02
6.02
8.025
10.025
12.032
14.032
17.050
19.065
22.065
最大
(1)
1栏
2.580
3.080
4.095
5.140
6.140
8.175
10.115
12.212
14.212
17.230
19.275
22.275
2栏
2.560
3.080
4.095
5.095
6.095
8.115
10.115
12.142
14.142
17.230
19.275
22.275
t
最小
1.3
2
2.5
3
4
5
6
8
8
10
12
15.5
(1)S(最大)之第1栏，适用于强度区分8.8及10.9者及形状区分A2-50，A2-70者，第2栏适用于强度区分12.9者，可依供需双方协议，将强度区分12.9者适用第一栏。螺丝称号M20以上的S(最大)，可适用于全部强度区分及性情区分者。
(2)头部侧面应施予直条刻纹等压在刻纹[JIS B0591(金花刻纹)]，此时，dk(最大)为本表所示，** 记号的数值，不需压花刻纹者， 由订购人径行指定。此时的dk(最大)为本表所示附*记号的数值。
