Soundcore声阔是安克创新旗下音频品牌，旗下产品涵盖了TWS耳机、头戴式耳机、降噪耳机和便携式蓝牙音箱等，此次将要拆解的声阔Life Q20i头戴式降噪耳机，是其一款高性价比的热销产品，不但拥有双重深度降噪，还获得了Hi-Res金标认证和QQ音乐臻品认证，能够为用户提供不俗的无线音频体验。

Soundcore声阔Life Q20i头戴式降噪耳机搭载了40mm高弹振膜动圈喇叭，支持BassUp低音增强技术，带来浑厚、深沉的低音效果；支持主动降噪功能，包括深度降噪、中度降噪和通透模式，满足多场景降噪需求；支持AI通话降噪，保障复杂场景下的清晰通话效果。续航方面，可支持40h（开启降噪）/60h（关闭降噪）的持久聆听，并搭载闪充技术，充电5分钟畅听4小时。下面就来看看这款产品的详细拆解报告吧~

Soundcore声阔Life Q20i头戴式降噪耳机包装盒延续了家族式的

设计风格，品牌蓝配色。正面展示有产品的外观，品牌LOGO和产品名称，以及BassUp、HybridANC、Hi-Res标志，40H续航和Soundcore App。

包装盒背面介绍了产品的详细功能特点，内部清单，以及APP下载指引等内容。

包装盒侧边设计有模特佩戴场景图。

另外一侧展示了超柔软耳罩。

底部标签上介绍有产品信息，产品名称：Soundcore Q20i，产品型号：A3004，颜色：米色，输入：5V-0.75A，电池容量：800mA，制造商：安科创新科技股份有限公司。

包装盒内部配件一览，包括充电线、音频线和使用说明书。

充电线采用了USB-A to Type-C插头，端口雕刻“Soundcore”品牌LOGO。

音频线采用了3.5mm to 3.5mm插头，有线连接获得了Hi-Res AUDIO高清音频认证。

Soundcore声阔Life Q20i头戴式降噪耳机外观一览，采用了米白配色，观感简洁时尚。耳机结构功能完整，支持旋转、伸缩调节，提供个性化舒适佩戴；支持折叠，提升便携性。

耳机正面外观一览，对称式设计，右侧耳壳上设置功能接口和功能按键。

耳机侧边外观一览，头梁和耳壳背部，雕刻有品牌名和品牌LOGO。

头梁上的亮面反衬的“Soundcore”品牌标识。

头梁内侧设置有头垫，质地柔软，佩戴能够有效分散头部压力，提升舒适性。

头梁内侧标注有产品信息，与包装盒上标签信息一致。

头梁伸缩结构特写，能够自由调节头梁长度，以适配不同头型。

头梁伸展状态特写，采用了金属骨架，拉丝工艺处理。

耳罩采用了蛋白皮材质，佩戴舒适亲肤。内部柔软物填充，佩戴舒适不压耳。耳罩内部设置有防尘布，设计有L/左标识，便于用户区分。

耳壳背部特写，设计有声阔品牌标识。头梁与耳壳采用了经典半月形悬挂，支持上下小角度旋转，能够自适应不同头型，提供舒适佩戴。

左侧耳壳上的降噪麦克风拾音孔特写。

耳壳顶部的泄压孔特写，用于保障腔体内部空气流通。

右侧耳罩特写，内部设计有R/右标识。

右侧耳壳背部特写，侧边设置有功能接口和功能按键。

降噪麦克风和通话麦克风拾音孔特写。

功能按键特写，包括音量键和多功能按键，用于实现各项功能控制。

耳机指示灯特写，用于工作状态。

Type-C充电接口和3.5mm音频接口特写。

“NC”键特写，用于降噪模式切换。

耳壳顶部的泄压孔特写。

我爱音频网采用CHARGERLAB POWER-Z KM003C测试仪对Soundcore声阔Life Q20i头戴式降噪耳机进行充电测试，输入功率约为3.18W。

通过开箱，我们详细了解了Soundcore声阔Life Q20i头戴式降噪耳机的外观设计，下面进入拆解部分，看看内部结构及硬件配置信息~

取掉左侧卡扣式固定的耳罩，下方音腔盖板上还设置有调音棉。

耳机调音棉特写，同时起到防尘作用。

音腔盖板结构一览，通过螺丝固定。中间出音孔倾斜设置，更加符合人的耳廓结构，使声音能够更有效的被耳朵接收。出音孔上，固定有后馈降噪麦克风。

取掉右侧耳机的耳罩，左右耳采用了相同的结构设计。

盖板上浮雕材质信息＞PCABS＜。

盖板上的调音孔特写，用于使音腔内部空气流通，通过丝网防护。

卸掉螺丝，打开左耳腔体。

腔体内部设置有电池单元和一块小板，导线与小板焊接。

腔体内部的前馈降噪麦克风特写，用于降噪功能拾取外部环境噪音，通过胶水密封。

耳机内置锂离子电池组，型号：WEL 803035，额定容量：800mAh，额定能量：2.96Wh，充个电限制电压：4.2V，标称电压：3.7V，生产厂：赣州旭航诚新能源有限公司。

电池保护板电路一览，设置有锂电保护IC和MOS管，以及检测电池温度的热敏电阻。

丝印DW01AE的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

丝印8205A的MOS管，配合锂电保护IC工作。

小板一侧电路一览，导线焊接，打胶防护。

小板另外一侧电路一览。

Chiplink智浦芯联CL4056D充电IC，是一款性能优异的单节锂离子电池恒流/恒压线性充电器。CL4056D基于特殊的内部MOSFET架构以及防倒充电路，不需要外接检测电阻和隔离二极管。当外部环境温度过高或者在大功率应用时，热反馈可以调节充电电流以降低芯片温度。

CL4056D充电电压固定在4.24V，充电电流则可以通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值的1/10，芯片将终止充电循环。当输入电压断开时，CL4056D进入睡眠状态，电池漏电流将降到1uA以下。CL4056D可以被设置于停机模式，此时芯片静态电流降至35uA。

Chiplink智浦芯联CL4056D详细资料图。

音腔盖板内侧结构一览，扬声器和麦克风导线过孔，打胶密封。

打开音腔背部盖板。

腔体内部扬声器单元结构一览。

经我爱音频网实测，扬声器直径约为40mm。

后馈降噪麦克风特写，采用了驻极体麦克风，通过橡胶套密封，用于从耳道内部拾取噪音，进步以提升降噪效果。

后馈降噪麦克风背面特写。

卸掉螺丝，拆开右侧腔体。

腔体内部结构一览，设置有主板单元和两颗驻极体麦克风。

右耳内部的前馈降噪麦克风特写。

右耳内部的通话麦克风特写，用于语音通话功能拾取人声。

主板上的LED指示灯和遮光罩导光柱结构特写。

耳机主板一侧电路一览。

耳机主板另外一侧电路一览，与导线焊接。

板载蓝牙天线特写。

主板上的物理按键特写。

丝印1AM的NPN三极管。

Type-C充电母座特写，来自KRCONN深圳精睿兴业科技有限公司。

3.5mm音频输入母座特写，覆盖有海绵垫防护。

Hypwr瀚昕微HP2603的过压过流保护IC，最大输入电压32V，支持6.1V过压保护，0.2A~3A可编程过流保护，OVP响应时间小于1μs，还支持过热保护功能。

Hypwr瀚昕微HP2603详细资料图。

LPS微源LPA4722A立体声头戴式耳机放大器，专为板载空间非常大的便携式设备而设计，可向16Ω负载提供高达215mW的单通道功率，或向32Ω负载提供200mW的多通道功率，THD+N低至0.005%。

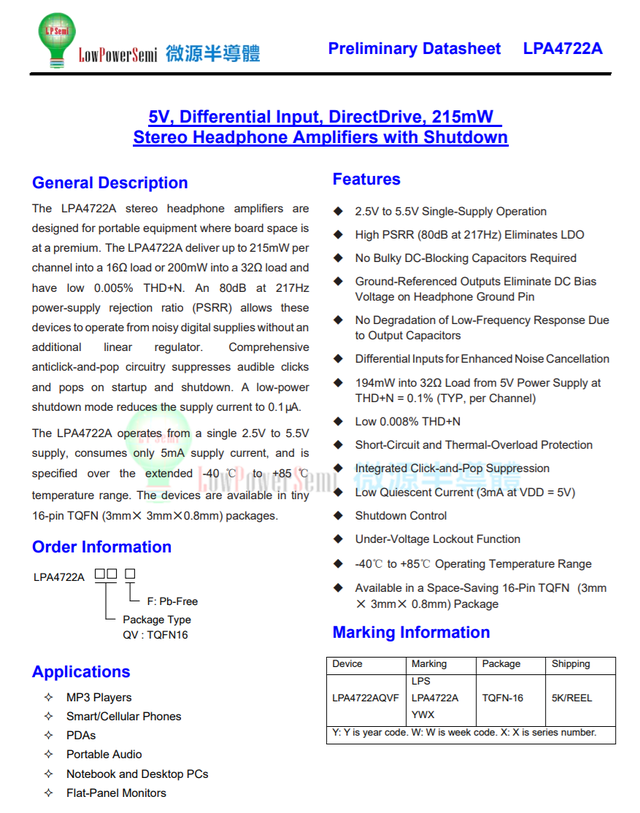

LPS微源半导体LPA4722A详细资料图。据我爱音频网拆解了解到，目前已有小米、QQ音乐、小天才、森海塞尔、罗技、QCY、TOZO、JLab、网易有道、ikko、KEF、声阔、荣耀、Redmi、realme、MEIZU、红魔、雷蛇、FIIL、1MORE、JBL、Bowers & Wilkins、酷睿视、Barbetsound、SUUNTO、Monster、七彩虹、Nothing、斯莫格、PHILIPS、RODE、重力星球、Haylou、如布、ELEVOC、HHOGene、黑鲨、SoundPeats、花再、OPPO、华为、联想、索尼、诺基亚、摩托罗拉、漫步者、万魔、绿联、雷蛇等众多品牌旗下音频产品采用了微源的方案。

BES恒玄BES2300YP蓝牙音频SoC，集成自适应主动降噪方案，支持蓝牙5.0，用于无线连接和音频数据处理。

Soundcore声阔Life Q20i头戴式降噪耳机拆解全家福。

Soundcore声阔Life Q20i头戴式降噪耳机在外观方面，采用了市场主流的设计，米色配色观感简约纯净。亲肤蛋白皮耳罩，佩戴柔软舒适不夹耳；柔软头垫，佩戴有效分散头部压力，提升舒适性。耳机结构功能也非常完整，耳罩支持四向旋转，头梁支持伸缩调节，满足不同头型的舒适佩戴需求；还支持折叠功能，提升便携性。

内部主要配置方面，耳机搭载40mm动圈喇叭，双耳内置5颗驻极体麦克风，用于语音通话和降噪功能拾音。左耳内置800mAh锂离子电池组，采用了Chiplink智浦芯联CL4056D充电IC；右耳内置主板单元，采用了BES恒玄BES2300YP蓝牙音频SoC，LPS微源LPA4722A立体声头戴式耳机放大器，Hypwr瀚昕微HP2603的过压过流保护IC等。
