万用表与维修基础知识
一、什么是万用表？有什么作用？
二、怎么使用万用表检查、分析电动机控制箱故障?
三、怎么使用万用表检查线路短路、短线故障?
四、怎么使用万用表检查接触器是否损坏?
五、怎么使用万用表检查模块是否损坏？
六、使用万用表时有什么注意事项？
一、什么是万用表？有什么作用？
万用表（又称多用表、三用表、等）是一种多功能、多量程的测量仪表，集电压表、电流表和欧姆表等功能于一体，能够测量直流电压、直流电流、交流电压、交流电流和电阻等多种电学参数。它通常由表头、测量电路及转换开关等三个主要部分组成，通过选择不同的量程和测量功能，可以适应各种电气和电子设备的测试需求。

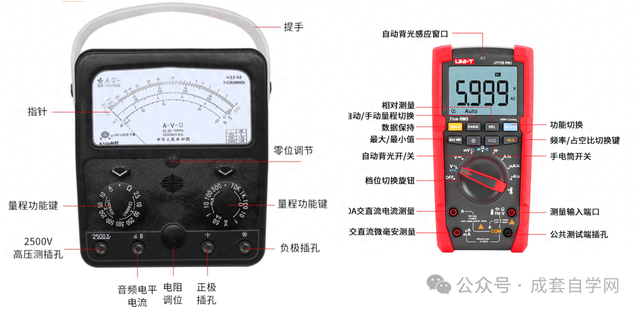

按显示方式分类：1、指针式万用表： 借助指针在刻度盘上的偏转来指示测量值，具备直观、耐用的特性。 2、 数字式万用表： 以数字形式直接呈现测量值，拥有高精度、易读数的优势。
万用表主要作用包括电压测量（直流和交流）、电流测量（直流和交流）、电阻测量、通断性测试、二极管测试、晶体管测试、频率测量以及电容测量。通过这些功能，可以检测电路的导通性、元件的性能和参数，以及判断线路是否存在故障。
二、怎么使用万用表检查、分析电动机控制箱故障?
首先进行初步检查与准备，确定设备断电并准备好调至合适档位的万用表。在电源输入检查中，测量电压确认是否正常；在电压档测试设备电压是不是在设备要求的电压上，接触器控制作用检查中，测量常开主触点通断情况及自锁功能；电动机接线检查分为Y形起动和△形运行两种方式，通过测量绕组电阻值确认接线是否正确；控制线路检查关注各元件工作状态及时间继电器动作；最后，对保护电路进行检查，确认其是否因电动机过载、短路等故障而动作。
整个分析过程需要结合万用表测试数据来对比，例如，设备额定电压三相在400V，万用表测试三相分别是A为400，B为395，C为0，说明线路有断线、缺相的故障可能性；
三、怎么使用万用表检查线路短路、短线故障?
检查短路故障的步骤包括：首先断开电源，确保安全；然后使用万用表电压档确认断电；接着将万用表调至电阻档，选择最低量程进行测量；分别测量相间、相线与零线/地线之间的电阻。正常情况下，电阻应为无穷大，若测得电阻接近零或非常小，则表明存在短路，需进一步检查线路绝缘和接头处等。
检查断线故障的步骤包括：首先断开电源，确保安全；然后选择万用表的电阻档进行测量，量程根据线路长度调整；接着使用两端测量法或分段测量法检测线路通断；最后根据测得的电阻值判断线路是否断开。如果电阻为无穷大，则表示线路在该处断开，需要修复或更换；如果电阻正常，则说明线路导通良好，无断线故障。
短路检测通过测量电阻判断异常导通，断线检测通过测量线路两端电阻判断断开。始终在断电状态下进行测量，确保安全。结合测量结果和实际情况准确判断故障类型和位置。
四、怎么使用万用表检查接触器是否损坏?
检查接触器线圈，测量前需断开电源，用万用表电阻档（如2kΩ）进行测量。也可以通过通断挡来测量接触器线圈电阻时，首先找到线圈端子（通常标有A1、A2等标识），然后用万用表红、黑表笔分别接触这两个端子。正常情况下应测得一定的电阻值，具体数值参考接触器规格书。若电阻无穷大，表示线圈断路，需更换接触器；若电阻接近零，表示线圈短路，同样需更换接触器。
检查接触器触点步骤：确保接触器断电后，使用万用表电阻档测量常闭触点（NC）和常开触点（NO）。常闭触点在未通电时应闭合，电阻接近零；异常为电阻无穷大。常开触点在未通电时应断开，电阻无穷大；异常为电阻接近零。可选手动测试触点动作，观察触点状态变化，操作时需小心避免触电或损坏接触器。辅助触点用于控制电路或信号指示，检查方法与主触点类似。线圈故障包括断路或短路，导致接触器无法吸合，需更换接触器。
五、怎么使用万用表检查模块是否损坏？
这里以水泵控制模块为例，分析万用表检查模块的具体方法，水泵控制器是一种用于控制和监测水泵运行的模块，主要用于自动化供水系统。它通过接收来自各种传感器（如压力传感器、流量传感器、温度传感器等）的数据，根据预设的程序和逻辑对水泵进行启动、停止、调速等控制操作，从而实现自动化控制、节能降耗和保护水泵系统的功能；水泵控制器在各类需供水或排水的场景中广泛应用，包括家庭供水、农田灌溉、工厂供水以及城市排水等场合。
使用万用表检查水泵控制器是否损坏，可以按照以下步骤进行：初步检查 断电操作：在开展检查工作前，务必切断水泵控制器的电源，以此防止触电情况发生或避免万用表遭受损坏。 外观检查：仔细查看水泵控制器的外壳是否存在破损、变形的情况，同时留意接线端子是否有松动或者烧焦等现象。
检查电源输入步骤：把万用表调整至电压档（例如ACV 200V档），对水泵控制器电源输入端的电压进行测量。判断：若电压处于正常范围（通常约为220V），则表明电源输入正常；倘若电压出现异常，那么可能是电源方面存在问题或者线路发生了故障。
检查控制信号输出步骤：将万用表调至电压档或者电阻档，依据控制信号的具体类型（比如电压信号或者开关信号）来挑选合适的档位。测量：针对水泵控制器输出端对应的信号展开测量，像启动信号、停止信号等均需测量。判断：如果信号处于正常状态，意味着控制器输出部分正常；要是信号出现异常，有可能是控制器内部电路发生了故障。
六、使用万用表时有什么注意事项？
为确保安全操作，测量电阻、电容、二极管等元件时必须断电，测量电压或电流时需使用绝缘工具并遵循安全规程。选择正确的表笔插孔，确保良好接触以避免误差或损坏。佩戴绝缘手套和护目镜，避免在潮湿或易燃易爆环境中使用万用表。
预估测量值，选择合适量程，避免超范围损坏或不准确。不确定时从大到小选择量程，逐步减小以获得准确值。切换量程时先断开连接，再重新连接进行测量，防止损坏万用表。准确读取测量值，注意单位换算，确保准确性。及时记录测量结果，注明时间、地点和测量对象等信息。定期校准万用表以确保准确性，根据使用频率和测量要求确定校准周期。保持设备清洁并妥善存放于干燥通风处，防止灰尘和潮湿影响性能。电池电量不足时及时更换，注意正负极方向以防损坏。
测量电流时，应将万用表串联在电路中，万用表测量的电流都是毫安级，一定要注意电流大小哦，同时注意电流方向和表笔接线。测量电压时，检查电压量程。一定要选最大量程，一般万用表最大量程有500V和750V之分，这个只能用于低压电气设备和线路测量。测量电阻时，确保被测电阻与电路断开，使用前进行零欧姆校准。
