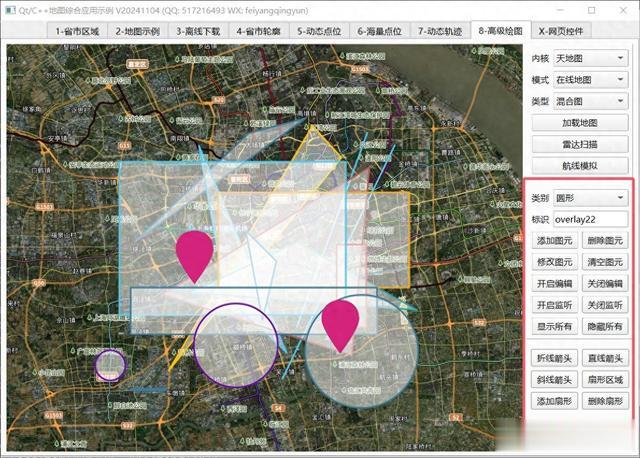

已经有了最基础的接口用来添加覆盖物，而且还有通过进入覆盖物模式动态添加覆盖物的功能，为什么还要来个高级绘图？因为又有新的需求，给钱就搞，一点底线都没有。无论哪个地图厂家，提供的接口都是没有唯一标识参数的，也就类似于学号，这就是需要自己主动定一个属性用来存储唯一标识，这样方便后面删除和修改。比如之前的删除覆盖物，只能指定一种类型的覆盖物，指定圆形则删除所有圆形覆盖物，这样还是完全不够的，很多时候需要指定唯一标识来删除和修改。
经过大量的模拟测试发现，对覆盖物的删除和清空clearoverlay等，高德地图和谷歌地图会在合适的时机释放内存，而其他地图几乎不会去主动释放，所以如果遇到需要很多覆盖物的场景，建议生成一次后，后面只是去改变该覆盖物的属性比如坐标位置和路径，而不是清空后再次去生成。这样就可以极力避免内存泄漏，这可能也是web的缺陷，没有手动释放机制，说是内部有垃圾自动回收，但是内部很可能判断失败，导致一直无法释放。所以需要重新调整添加和删除修改覆盖物的函数接口，增加唯一标识参数，需要搞个动态的雷达扫描，只需要不断更新覆盖物经纬度坐标即可。
二、相关代码 #include "frmmapdraw.h"#include "ui_frmmapdraw.h"#include "qthelper.h"#include "maphelper.h"#include "webview.h"#include "frmmapdrawradar.h"#include "frmmapdrawairline.h"frmMapDraw::frmMapDraw(QWidget *parent) : QWidget(parent), ui(new Ui::frmMapDraw){ ui->setupUi(this); this->initForm(); this->initConfig();}frmMapDraw::~frmMapDraw(){ delete ui;}void frmMapDraw::showEvent(QShowEvent *){ //只需要加载一次/避免重复初始化 static bool isLoad = false; if (!isLoad) { isLoad = true; QMetaObject::invokeMethod(this, "on_btnLoadMap_clicked", Qt::QueuedConnection); }}void frmMapDraw::initForm(){ //设置右侧固定宽度 ui->widgetRight->setFixedWidth(AppData::RightWidth - 50); mapObj = NULL; //实例化浏览器控件并加入到布局 webView = new WebView(this); webView->setLayout(ui->gridLayout); connect(webView, SIGNAL(receiveDataFromJs(QString, QVariant)), this, SLOT(receiveDataFromJs(QString, QVariant)));}void frmMapDraw::initConfig(){ MapHelper::loadMapCore(ui->cboxMapCore, AppConfig::MapDrawCore); connect(ui->cboxMapCore, SIGNAL(currentIndexChanged(int)), this, SLOT(saveConfig())); connect(ui->cboxMapCore, SIGNAL(currentIndexChanged(int)), this, SLOT(on_btnLoadMap_clicked())); ui->cboxMapLocal->setCurrentIndex(AppConfig::MapDrawLocal ? 1 : 0); connect(ui->cboxMapLocal, SIGNAL(currentIndexChanged(int)), this, SLOT(saveConfig())); connect(ui->cboxMapLocal, SIGNAL(currentIndexChanged(int)), this, SLOT(on_btnLoadMap_clicked())); ui->cboxMapType->setCurrentIndex(AppConfig::MapDrawType); connect(ui->cboxMapType, SIGNAL(currentIndexChanged(int)), this, SLOT(saveConfig())); ui->cboxOverlay->addItem("标注", "marker"); ui->cboxOverlay->addItem("折线", "polyline"); ui->cboxOverlay->addItem("多边形", "polygon"); ui->cboxOverlay->addItem("矩形", "rectangle"); ui->cboxOverlay->addItem("圆形", "circle"); ui->cboxOverlay->setCurrentIndex(AppConfig::MapDrawOverlay); connect(ui->cboxOverlay, SIGNAL(currentIndexChanged(int)), this, SLOT(saveConfig()));}void frmMapDraw::saveConfig(){ AppConfig::MapDrawCore = ui->cboxMapCore->itemData(ui->cboxMapCore->currentIndex()).toInt(); AppConfig::MapDrawLocal = (ui->cboxMapLocal->currentIndex() == 1); AppConfig::MapDrawType = ui->cboxMapType->currentIndex(); AppConfig::MapDrawOverlay = ui->cboxOverlay->currentIndex(); AppConfig::writeConfig();}void frmMapDraw::runJs(const QString &js){ mapObj->runJs(js);}void frmMapDraw::receiveDataFromJs(const QString &type, const QVariant &data){ QString result = data.toString(); if (type == "marker" || type == "polyline" || type == "polygon" || type == "rectangle" || type == "circle") { //填入当前单击的覆盖物的标识 ui->txtFlag->setText(result); //启动编辑状态/方便对比当前按下了哪个 on_btnEditOverlay_clicked(); }}void frmMapDraw::on_btnLoadMap_clicked(){ //根据不同地图内核实例化地图类 MapCore mapCore = (MapCore)ui->cboxMapCore->itemData(ui->cboxMapCore->currentIndex()).toInt(); bool mapLocal = (ui->cboxMapLocal->currentIndex() == 1); int mapType = ui->cboxMapType->currentIndex(); int zoom = MapHelper::getMapZoom(mapCore, this->objectName()); MapHelper::initMapObj(this, &mapObj, mapCore); mapObj->setWebView(webView); mapObj->setSaveFile(SaveFile); mapObj->setMapLocal(mapLocal); mapObj->setMapType(mapType); mapObj->setZoom(zoom); mapObj->load(); //天地图专用绘图 ui->frameTian->setEnabled(mapCore == MapCore_Tian); ui->txtFlag->setText("overlay1");}void frmMapDraw::on_btnDrawRadar_clicked(){ frmMapDrawRadar *form = new frmMapDrawRadar; form->setAttribute(Qt::WA_DeleteOnClose); QtHelper::setFormInCenter(form); form->show();}void frmMapDraw::on_btnDrawAirline_clicked(){ frmMapDrawAirline *form = new frmMapDrawAirline; form->setAttribute(Qt::WA_DeleteOnClose); QtHelper::setFormInCenter(form); form->show();}void frmMapDraw::on_btnAddOverlay_clicked(){ int count = 1; QString overlay = ui->cboxOverlay->itemData(ui->cboxOverlay->currentIndex()).toString(); if (overlay == "polyline") { count = 2; } else if (overlay == "polygon") { count = 3; } else if (overlay == "rectangle") { count = 2; } //随机生成模拟数据 QStringList points = QtHelper::getRandPoint(count, 121.204610, 31.018220, 0.415, 0.3); QString flag = ui->txtFlag->text().trimmed(); QString color = QtHelper::getRandColor().name(); int radius = QtHelper::getRandValue(1000, 8000); QString js; QString data = points.join("|"); if (overlay == "marker") { js = QString("addMarker('%1', '%2', '', '../mapimage/marker5.png', 100, 100)").arg(flag).arg(data); } else if (overlay == "polyline") { js = QString("addPolyline('%1', '%2', '%3')").arg(flag).arg(data).arg(color); } else if (overlay == "polygon") { js = QString("addPolygon('%1', '%2', '%3')").arg(flag).arg(data).arg(color); } else if (overlay == "rectangle") { js = QString("addRectangle('%1', '%2', '%3')").arg(flag).arg(data).arg(color); } else if (overlay == "circle") { js = QString("addCircle('%1', '%2', %4, '%3')").arg(flag).arg(data).arg(color).arg(radius); } this->runJs(js); //自动将序号递增 if (flag.startsWith("overlay")) { int index = flag.mid(7, flag.length()).toInt(); flag = QString("overlay%1").arg(index + 1); ui->txtFlag->setText(flag); }}void frmMapDraw::on_btnDeleteOverlay_clicked(){ QString flag = ui->txtFlag->text().trimmed(); QString js = QString("deleteOverlay('', '%1')").arg(flag); this->runJs(js);}void frmMapDraw::on_btnUpdateOverlay_clicked(){ QString overlay = ui->cboxOverlay->itemData(ui->cboxOverlay->currentIndex()).toString(); QString flag = ui->txtFlag->text().trimmed(); QString data = "121.428961,31.249075|121.557167,31.213504|121.469780,31.135397|121.403090,31.198678"; if (overlay == "marker") { //可以分开执行也可以合并执行 //this->runJs(QString("setMarker('%1', '121.424362,31.175942', 45)").arg(flag)); //this->runJs(QString("setMarker('%1', null, null, '../mapimage/marker.png', 45, 65)").arg(flag)); this->runJs(QString("setMarker('%1', '121.424362,31.175942', 45, '../mapimage/marker.png', 45, 65)").arg(flag)); } else if (overlay == "circle") { this->runJs(QString("updateOverlay('%1', '%2', '121.424362,31.175942', 10000)").arg(overlay).arg(flag)); } else { this->runJs(QString("updateOverlay('%1', '%2', '%3')").arg(overlay).arg(flag).arg(data)); }}void frmMapDraw::on_btnClearOverlay_clicked(){ this->runJs("clearOverlay()"); ui->txtFlag->setText("overlay1");}void frmMapDraw::on_btnEditOverlay_clicked(){ QString flag = ui->txtFlag->text().trimmed(); this->runJs(QString("editOverlay('%1', true)").arg(flag));}void frmMapDraw::on_btnCloseEdit_clicked(){ QString flag = ui->txtFlag->text().trimmed(); this->runJs(QString("editOverlay('%1', false)").arg(flag));}void frmMapDraw::on_btnListenOverlay_clicked(){ this->runJs("addListener()");}void frmMapDraw::on_btnCloseListen_clicked(){ this->runJs("removeListener()"); this->runJs("editOverlays(false)");}void frmMapDraw::on_btnShowOverlay_clicked(){ this->runJs("setOverlayVisible('', true)");}void frmMapDraw::on_btnHideOverlay_clicked(){ this->runJs("setOverlayVisible('', false)");}void frmMapDraw::on_btnPolylineArrow_clicked(){ QString points = "121.225890,31.261530|121.371460,31.262120|121.316530,31.353050"; this->runJs(QString("addCover('PolylineArrow', '', '%1', '#753775', 5, 1, 'dashed', null, 0)").arg(points));}void frmMapDraw::on_btnStraightArrow_clicked(){ QString points = "121.192930,31.041760|121.318590,31.140540"; this->runJs(QString("addCover('StraightArrow', '', '%1')").arg(points));}void frmMapDraw::on_btnDiagonalArrow_clicked(){ QString points = "121.623460,31.123500|121.617970,31.021750"; this->runJs(QString("addCover('DiagonalArrow', '', '%1')").arg(points));}void frmMapDraw::on_btnSector_clicked(){ QString points = "121.428961,31.249075|121.557167,31.213504|121.403090,31.198678"; this->runJs(QString("addCover('Sector', '', '%1')").arg(points));}void frmMapDraw::on_btnAddSector_clicked(){ //第一个参数表示唯一标识/是为了方便指定标识来删除 QString points = "121.344680,31.001150|121.483380,31.041760|121.449050,31.121730"; this->runJs(QString("addCover('Sector', 's1', '%1', '#00ff00')").arg(points));}void frmMapDraw::on_btnDeleteSector_clicked(){ //指定唯一标识删除 QString js = "deleteOverlay('', 's1')"; this->runJs(js);}void frmMapDraw::on_cboxMapType_currentIndexChanged(int index){ if (this->isVisible()) { this->runJs(QString("setMapType(%1)").arg(index)); }}三、相关链接体验地址：https://pan.baidu.com/s/1ZxG-oyUKe286LPMPxOrO2A 提取码：o05q 文件名：bin_map.zip国内站点：https://gitee.com/feiyangqingyun国际站点：https://github.com/feiyangqingyun四、效果图
五、功能特点5.1 地图功能支持多种地图内核，默认采用百度地图，可选高德地图、天地图、腾讯地图、谷歌地图等。同时支持在线地图和离线地图两种模式，离线地图方便在不联网的场景中使用。支持各种地图控件的启用，比如地图导航、地图类型、缩略图、比例尺、全景导航、实时路况、绘图工具、结果面板等。支持多种地图功能的动态启用禁用，比如地图拖曳、键盘操作、滚轮缩放、双击放大、连续缩放、地图测距等。提供众多js函数接口用于交互，参数极其丰富，能够想到的应用场景需求都有。统一的信号槽机制，地图中的结果统一信号发送出去，收到后根据type类型区分。支持地图交互，比如鼠标按下获取对应位置的经纬度。单击标注点弹出对应点的信息。支持添加标注、删除标注、移动标注、清空标注。标注点可以指定图标图片和尺寸，支持gif动图，支持指定以图片中心对齐还是底部中心对齐。可以设置旋转角度，带富文本提示信息。标注点事件支持单击发信号通知和自己弹框显示信息。提供地址转坐标和坐标转地址接口。支持各种图形绘制，包括折线图、多边形、矩形、圆形、弧线等。可显示悬浮的绘图工具栏，直接在地图上划线、标注点、矩形、圆形等。支持各种区域搜索，比如矩形区域、圆形区域，可以按照关键字匹配将搜索结果显示在地图中。可动态添加离线的行政区边界点数据。可以搜索行政区划并获取该区域的边界点数据。数据可以保存到文件以便离线使用。支持点聚合功能，多个小标注点合并到一个大标注点，防止点密集导致交互不友好。可以添加海量点，每个点都可以单击获取对应坐标和信息。所有的覆盖物信息比如标注点、矩形、多边形、折线图等，都可以主动获取对应的信息比如坐标点和路径等。支持路径规划，支持公交路线、自驾路线、步行路线、骑行路线，不同查询支持不同策略，可选最少时间、最少换乘、不走高架等。路径规划结果可以显示在地图中，也可以获取到路径点坐标集合。这个数据可以保存到文件，以便发给机器人或者无人机做导航用来轨迹移动。可以设置不同的地图视图比如街道图、卫星图、混合图。可以设置不同的样式，比如午夜蓝、青草绿等样式风格。可以设置地图的旋转角度和倾斜角度。提供经纬度坐标纠偏转换功能，比如传入的GPS坐标需要转换到百度地图坐标或者高德地图坐标。各种坐标系转换全部离线函数，支持地球坐标系WGS-84、火星坐标系GCJ-02、百度坐标系BD-09之间的互相转换，涵盖了各种地图的坐标系。提供动态轨迹点移动功能，按照给定的经纬度坐标集合平滑移动。同时支持qwidget和qml，支持编译到安卓系统运行。5.2 其他功能提供离线地图下载模块，可以选择不同的地图内核比如百度地图或者谷歌地图，不同的地图类型比如下载街道图还是卫星图，不同的地图层级，多线程极速下载。表格行实时显示对应的瓦片下载进度，有下载超时时间，重试次数，每个瓦片下载完成都发送信号通知，参数包括下载用时。提供省市轮廓图下载模块，自动下载各个地区的轮廓图，保存到脚本文件或者文本文件。支持手动调整不同区域的轮廓边界，调整后可以主动获取调整后的边界点集合。提供动态点位示例，手动在地图上选点并添加标注，附带自定义的信息比如速度和时间等。提供海量点位示例，批量添加标注点、点聚合、海量点。用于测试环境中支持的最大点位性能。提供动态轨迹示例，在地图上鼠标按下选择起点和终点后，查询路线，获取路径轨迹点，模拟轨迹平滑移动。可以筛选数据将过多的路径点筛选到设定的点数。提供轨迹回放示例，按照指定的轨迹点列表回放，也可以导入轨迹点数据进行回放。同时支持在街道图、卫星图、混合图中回放轨迹。提供省市区域地图示例，采用echart组件，同时支持闪烁点图、迁徙图、区域地图、世界地图、仪表盘等。可以设置标题、提示信息、背景颜色、文字颜色、线条颜色、区域颜色等各种颜色。省市区域地图示例，内置世界地图、全国地图、省份地图、地区地图，可以精确到县，所有地图全部离线使用。可设置城市的名称、值、经纬度集合。内置通用浏览器组件，同时支持webkit/webengine/miniblink等内核。提供网页控件示例，演示打开网页和本地网页文件。支持任意Qt版本、任意系统、任意编译器。
