通过在通道画面上拾取鼠标按下的坐标，然后鼠标移动，直到松开，根据松开的坐标和按下的坐标，绘制一个矩形区域，作为热点或者需要电子放大的区域，拿到这个坐标区域，用途非常多，可以直接将区域中的画面放大，也可以将该圈起来的区域位置发给设备，由设备设定对应的热点区域作为集中观察点，可以用来人工智能分析，比如出现在该区域的人脸，可以判定为入侵，该区域内的画面被改动过，判定为物体非法挪动等。各种各样的分析算法应用上来，就可以做出非常多的检测效果，这些都有个前提，那就是用户能够在视频画面中自由的选择自己需要的区域，这就是要实现的功能。
采集到的视频数据，在UI界面上，可能是拉伸填充显示的，也可能是等比例缩放显示的，最重要的是，显示的窗体，几乎不大可能刚好是和分辨率大小一样，所以这就涉及到一个转换关系，就是根据窗体的尺寸和视频的尺寸，当前鼠标按下的坐标，需要换算成视频对应的坐标，换算公式是：视频X=坐标X / 窗体宽度 * 视频宽度，视频Y=坐标Y / 窗体高度 * 视频高度。所以在视频窗体控件上识别鼠标按下/鼠标移动/鼠标松开事件进行处理即可，最后发送信号出去，带上类型（鼠标按下/鼠标移动/鼠标松开）和QPoint坐标。为什么要带上类型呢？方便用户处理，比如识别到用户按下就记住坐标，移动的时候绘制方框，结束的时候发送滤镜执行裁剪也就是电子放大操作。

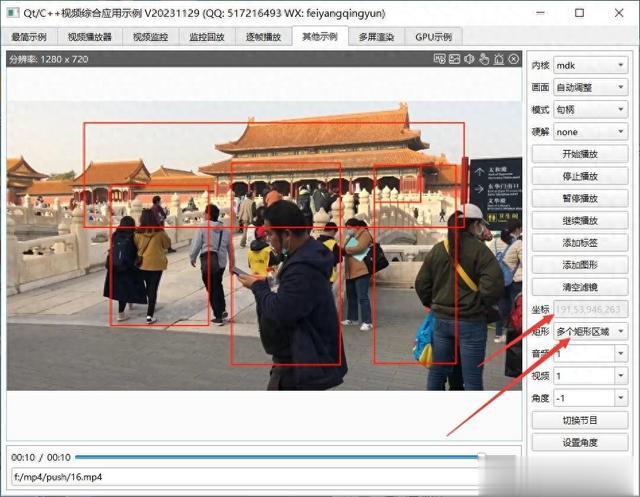

二、效果图
三、体验地址国内站点：https://gitee.com/feiyangqingyun国际站点：https://github.com/feiyangqingyun个人作品：https://blog.csdn.net/feiyangqingyun/article/details/97565652体验地址：https://pan.baidu.com/s/1d7TH_GEYl5nOecuNlWJJ7g 提取码：01jf 文件名：bin_video_demo。视频主页：https://space.bilibili.com/687803542四、功能特点4.1. 基础功能支持各种音频视频文件格式，比如mp3、wav、mp4、asf、rm、rmvb、mkv等。支持本地摄像头设备和本地桌面采集，支持多设备和多屏幕。支持各种视频流格式，比如rtp、rtsp、rtmp、http、udp等。本地音视频文件和网络音视频文件，自动识别文件长度、播放进度、音量大小、静音状态等。文件可以指定播放位置、调节音量大小、设置静音状态等。支持倍速播放文件，可选0.5倍、1.0倍、2.5倍、5.0倍等速度，相当于慢放和快放。支持开始播放、停止播放、暂停播放、继续播放。支持抓拍截图，可指定文件路径，可选抓拍完成是否自动显示预览。支持录像存储，手动开始录像、停止录像，部分内核支持暂停录像后继续录像，跳过不需要录像的部分。支持无感知切换循环播放、自动重连等机制。提供播放成功、播放完成、收到解码图片、收到抓拍图片、视频尺寸变化、录像状态变化等信号。多线程处理，一个解码一个线程，不卡主界面。4.2. 特色功能同时支持多种解码内核，包括qmedia内核（Qt4/Qt5/Qt6）、ffmpeg内核（ffmpeg2/ffmpeg3/ffmpeg4/ffmpeg5/ffmpeg6）、vlc内核（vlc2/vlc3）、mpv内核（mpv1/mp2）、mdk内核、海康sdk、easyplayer内核等。非常完善的多重基类设计，新增一种解码内核只需要实现极少的代码量，就可以应用整套机制，极易拓展。同时支持多种画面显示策略，自动调整（原始分辨率小于显示控件尺寸则按照原始分辨率大小显示，否则等比缩放）、等比缩放（永远等比缩放）、拉伸填充（永远拉伸填充）。所有内核和所有视频显示模式下都支持三种画面显示策略。同时支持多种视频显示模式，句柄模式（传入控件句柄交给对方绘制控制）、绘制模式（回调拿到数据后转成QImage用QPainter绘制）、GPU模式（回调拿到数据后转成yuv用QOpenglWidget绘制）。支持多种硬件加速类型，ffmpeg可选dxva2、d3d11va等，vlc可选any、dxva2、d3d11va，mpv可选auto、dxva2、d3d11va，mdk可选dxva2、d3d11va、cuda、mft等。不同的系统环境有不同的类型选择，比如linux系统有vaapi、vdpau，macos系统有videotoolbox。解码线程和显示窗体分离，可指定任意解码内核挂载到任意显示窗体，动态切换。支持共享解码线程，默认开启并且自动处理，当识别到相同的视频地址，共享一个解码线程，在网络视频环境中可以大大节约网络流量以及对方设备的推流压力。国内顶尖视频厂商均采用此策略。这样只要拉一路视频流就可以共享到几十个几百个通道展示。自动识别视频旋转角度并绘制，比如手机上拍摄的视频一般是旋转了90度的，播放的时候要自动旋转处理，不然默认是倒着的。自动识别视频流播放过程中分辨率的变化，在视频控件上自动调整尺寸。比如摄像机可以在使用过程中动态配置分辨率，当分辨率改动后对应视频控件也要做出同步反应。音视频文件无感知自动切换循环播放，不会出现切换期间黑屏等肉眼可见的切换痕迹。视频控件同时支持任意解码内核、任意画面显示策略、任意视频显示模式。视频控件悬浮条同时支持句柄、绘制、GPU三种模式，非绝对坐标移来移去。本地摄像头设备支持指定设备名称、分辨率、帧率进行播放。本地桌面采集支持设定采集区域、偏移值、指定桌面索引、帧率、多个桌面同时采集等。还支持指定窗口标题采集固定窗口。录像文件同时支持打开的视频文件、本地摄像头、本地桌面、网络视频流等。瞬间响应打开和关闭，无论是打开不存在的视频或者网络流，探测设备是否存在，读取中的超时等待，收到关闭指令立即中断之前的操作并响应。支持打开各种图片文件，支持本地音视频文件拖曳播放。视频流通信方式可选tcp/udp，有些设备可能只提供了某一种协议通信比如tcp，需要指定该种协议方式打开。可设置连接超时时间（视频流探测用的超时时间）、读取超时时间（采集过程中的超时时间）。支持逐帧播放，提供上一帧/下一帧函数接口，可以逐帧查阅采集到的图像。音频文件自动提取专辑信息比如标题、艺术家、专辑、专辑封面，自动显示专辑封面。视频响应极低延迟0.2s左右，极速响应打开视频流0.5s左右，专门做了优化处理。支持H264/H265编码（现在越来越多的监控摄像头是H265视频流格式）生成视频文件，内部自动识别切换编码格式。支持用户信息中包含特殊字符（比如用户信息中包含+#@等字符）的视频流播放，内置解析转义处理。支持滤镜，各种水印及图形效果，支持多个水印和图像，可以将OSD标签信息和各种图形信息写入到MP4文件。支持视频流中的各种音频格式，AAC、PCM、G.726、G.711A、G.711Mu、G.711ulaw、G.711alaw、MP2L2等都支持，推荐选择AAC兼容性跨平台性最好。内核ffmpeg采用纯qt+ffmpeg解码，非sdl等第三方绘制播放依赖，gpu绘制采用qopenglwidget，音频播放采用qaudiooutput。内核ffmpeg和内核mdk支持安卓，其中mdk支持安卓硬解码，性能非常凶残。可以切换音视频轨道，也就是节目通道，可能ts文件带了多个音视频节目流，可以分别设置要播放哪一个，可以播放前设置好和播放过程中动态设置。可以设置视频旋转角度，可以播放前设置好和播放过程中动态改变。视频控件悬浮条自带开始和停止录像切换、声音静音切换、抓拍截图、关闭视频等功能。音频组件支持声音波形值数据解析，可以根据该值绘制波形曲线和柱状声音条，默认提供了声音振幅信号。标签和图形信息支持三种绘制方式，绘制到遮罩层、绘制到图片、源头绘制（对应信息可以存储到文件）。通过传入一个url地址，该地址可以带上通信协议、分辨率、帧率等信息，无需其他设置。保存视频到文件支持三种策略，自动处理、仅限文件、全部转码，转码策略支持自动识别、转264、转265，编码保存支持指定分辨率缩放或者等比例缩放。比如对保存文件体积有要求可以指定缩放后再存储。支持加密保存文件和解密播放文件，可以指定秘钥文本。提供的监控布局类支持64通道同时显示，还支持各种异型布局，比如13通道，手机上6行2列布局。各种布局可以自由定义。支持电子放大，在悬浮条切换到电子放大模式，在画面上选择需要放大的区域，选取完毕后自动放大，再次切换放大模式可以复位。各组件中极其详细的打印信息提示，尤其是报错信息提示，封装的统一打印格式。针对现场复杂的设备环境测试极其方便有用，相当于精确定位到具体哪个通道哪个步骤出错。同时提供了简单示例、视频播放器、多画面视频监控、监控回放、逐帧播放、多屏渲染等单独窗体示例，专门演示对应功能如何使用。监控回放可选不同厂家类型、回放时间段、用户信息、指定通道。支持切换回放进度。可以从声卡设备下拉框选择声卡播放声音，提供对应的切换声卡函数接口。支持编译到手机app使用，提供了专门的手机app布局界面，可以作为手机上的视频监控使用。代码框架和结构优化到最优，性能强悍，注释详细，持续迭代更新升级。源码支持windows、linux、mac、android等，支持各种国产linux系统，包括但不限于统信UOS/中标麒麟/银河麒麟等。还支持嵌入式linux。源码支持Qt4、Qt5、Qt6，兼容所有版本。4.3. 视频控件可动态添加任意多个osd标签信息，标签信息包括名字、是否可见、字号大小、文本文字、文本颜色、背景颜色、标签图片、标签坐标、标签格式（文本、日期、时间、日期时间、图片）、标签位置（左上角、左下角、右上角、右下角、居中、自定义坐标）。可动态添加任意多个图形信息，这个非常有用，比如人工智能算法解析后的图形区域信息直接发给视频控件即可。图形信息支持任意形状，直接绘制在原始图片上，采用绝对坐标。图形信息包括名字、边框大小、边框颜色、背景颜色、矩形区域、路径集合、点坐标集合等。每个图形信息都可指定三种区域中的一种或者多种，指定了的都会绘制。内置悬浮条控件，悬浮条位置支持顶部、底部、左侧、右侧。悬浮条控件参数包括边距、间距、背景透明度、背景颜色、文本颜色、按下颜色、位置、按钮图标代码集合、按钮名称标识集合、按钮提示信息集合。悬浮条控件一排工具按钮可自定义，通过结构体参数设置，图标可选图形字体还是自定义图片。悬浮条按钮内部实现了录像切换、抓拍截图、静音切换、关闭视频等功能，也可以自行在源码中增加自己对应的功能。悬浮条按钮对应实现了功能的按钮，有对应图标切换处理，比如录像按钮按下后会切换到正在录像中的图标，声音按钮切换后变成静音图标，再次切换还原。悬浮条按钮单击后都用名称唯一标识作为信号发出，可以自行关联响应处理。悬浮条空白区域可以显示提示信息，默认显示当前视频分辨率大小，可以增加帧率、码流大小等信息。视频控件参数包括边框大小、边框颜色、焦点颜色、背景颜色（默认透明）、文字颜色（默认全局文字颜色）、填充颜色（视频外的空白处填充黑色）、背景文字、背景图片（如果设置了图片优先取图片）、是否拷贝图片、缩放显示模式（自动调整、等比缩放、拉伸填充）、视频显示模式（句柄、绘制、GPU）、启用悬浮条、悬浮条尺寸（横向为高度、纵向为宽度）、悬浮条位置（顶部、底部、左侧、右侧）。五、相关代码void VideoWidget::btnClicked(const QString &btnName){ QString flag = widgetPara.videoFlag; QString name = STRDATETIMEMS; if (!flag.isEmpty()) { name = QString("%1_%2").arg(flag).arg(name); } if (btnName.endsWith("btnRecord")) { QString fileName = QString("%1/%2.mp4").arg(recordPath).arg(name); this->recordStart(fileName); } else if (btnName.endsWith("btnStop")) { this->recordStop(); } else if (btnName.endsWith("btnSound")) { this->setMuted(true); } else if (btnName.endsWith("btnMuted")) { this->setMuted(false); } else if (btnName.endsWith("btnSnap")) { QString snapName = QString("%1/%2.jpg").arg(snapPath).arg(name); this->snap(snapName, false); } else if (btnName.endsWith("btnCrop")) { if (videoThread) { if (videoPara.videoCore == VideoCore_FFmpeg) { QMetaObject::invokeMethod(videoThread, "setCrop", Q_ARG(bool, true)); } } } else if (btnName.endsWith("btnReset")) { if (videoThread) { this->removeGraph("crop"); if (videoPara.videoCore == VideoCore_FFmpeg) { QMetaObject::invokeMethod(videoThread, "setCrop", Q_ARG(bool, false)); } } } else if (btnName.endsWith("btnAlarm")) { } else if (btnName.endsWith("btnClose")) { this->stop(); }}void AbstractVideoWidget::appendGraph(const GraphInfo &graph){ QMutexLocker locker(&mutex); listGraph << graph; this->update(); emit sig_graphChanged();}void AbstractVideoWidget::removeGraph(const QString &name){ QMutexLocker locker(&mutex); int count = listGraph.count(); for (int i = 0; i < count; ++i) { if (listGraph.at(i).name == name) { listGraph.removeAt(i); break; } } this->update(); emit sig_graphChanged();}void AbstractVideoWidget::clearGraph(){ QMutexLocker locker(&mutex); listGraph.clear(); this->update(); emit sig_graphChanged();}QString FilterHelper::getFilter(const GraphInfo &graph, bool hardware){ //drawbox=x=10:y=10:w=100:h=100:c=#ffffff@1:t=2 QString filter; //有个现象就是硬解码下的图形滤镜会导致原图颜色不对 if (hardware) { return filter; } //暂时只实现了矩形区域 QRect rect = graph.rect; if (rect.isEmpty()) { return filter; } //过滤关键字用于电子放大 if (graph.name == "crop") { filter = QString("crop=%1:%2:%3:%4").arg(rect.width()).arg(rect.height()).arg(rect.x()).arg(rect.y()); return filter; } QStringList list; list << QString("x=%1").arg(rect.x()); list << QString("y=%1").arg(rect.y()); list << QString("w=%1").arg(rect.width()); list << QString("h=%1").arg(rect.height()); QColor color = graph.borderColor; list << QString("c=%1@%2").arg(color.name()).arg(color.alphaF()); //背景颜色不透明则填充背景颜色 if (graph.bgColor == Qt::transparent) { list << QString("t=%1").arg(graph.borderWidth); } else { list << QString("t=%1").arg("fill"); } filter = QString("drawbox=%1").arg(list.join(":")); return filter;}QString FilterHelper::getFilters(const QStringList &listFilter){ //挨个取出图片滤镜对应的图片和坐标 int count = listFilter.count(); QStringList listImage, listPosition, listTemp; for (int i = 0; i < count; ++i) { QString filter = listFilter.at(i); if (filter.startsWith("movie=")) { QStringList list = filter.split(";"); QString movie = list.first(); QString overlay = list.last(); movie.replace("[wm]", ""); overlay.replace("[wm]", ""); overlay.replace("[in]", ""); overlay.replace("[out]", ""); listImage << movie; listPosition << overlay; } else { listTemp << filter; } } //图片滤镜字符串在下面重新处理 QString filterImage, filterAll; QString filterOther = listTemp.join(","); //存在图片水印需要重新调整滤镜字符串 //1张图: movie=./osd.png[wm0];[in][wm0]overlay=0:0[out] //2张图: movie=./osd.png[wm0];movie=./osd.png[wm1];[in][wm0]overlay=0:0[a];[a][wm1]overlay=0:0[out] //3张图: movie=./osd.png[wm0];movie=./osd.png[wm1];movie=./osd.png[wm2];[in][wm0]overlay=0:0[a0];[a0][wm1]overlay=0:0[a1];[a1][wm2]overlay=0:0[out] count = listImage.count(); if (count > 0) { //加上标识符和头部和尾部标识符 for (int i = 0; i < count; ++i) { QString flag = QString("[wm%1]").arg(i); listImage[i] = listImage.at(i) + flag; listPosition[i] = flag + listPosition.at(i); listPosition[i] = (i == 0 ? "[in]" : QString("[a%1]").arg(i - 1)) + listPosition.at(i); listPosition[i] = listPosition.at(i) + (i == (count - 1) ? "[out]" : QString("[a%1]").arg(i)); } QStringList filters; for (int i = 0; i < count; ++i) { filters << listImage.at(i); } for (int i = 0; i < count; ++i) { filters << listPosition.at(i); } //图片滤镜集合最终字符串 filterImage = filters.join(";"); //存在其他滤镜则其他滤镜在前面 if (listTemp.count() > 0) { filterImage.replace("[in]", "[other]"); filterAll = "[in]" + filterOther + "[other];" + filterImage; } else { filterAll = filterImage; } } else { filterAll = filterOther; } return filterAll;}QStringList FilterHelper::getFilters(const QList<OsdInfo> &listOsd, const QList<GraphInfo> &listGraph, bool noimage, bool hardware){ //滤镜内容字符串集合 QStringList listFilter; //加入标签信息 foreach (OsdInfo osd, listOsd) { QString filter = FilterHelper::getFilter(osd, noimage); if (!filter.isEmpty()) { listFilter << filter; } } //加入图形信息 foreach (GraphInfo graph, listGraph) { QString filter = FilterHelper::getFilter(graph, hardware); if (!filter.isEmpty()) { listFilter << filter; } } //加入其他滤镜 QString filter = FilterHelper::getFilter(); if (!filter.isEmpty()) { listFilter << filter; } return listFilter;}
