在射频测试测量应用中， 矢量网络分析仪（VNA）校准套件是确保矢量网络分析仪（VNA）和其他射频仪器为设备的测试平面提供准确测量的关键工具。校准套件用于提供从DUT的互连处开始的参考平面。这样，射频测试设备（主要是VNA）可以自动执行复杂的去嵌入操作，而无需对数据进行额外处理。
一、VNA 校准套件类型
VNA校准套件是一套VNA校准标准，测量标准也可追溯，如美国国家标准与技术研究所（NIST）标准。VNA的校准标准通常是同轴互连标准，用于短路、开路、负载和直通(VNA短开负载直通(SOLT)校准套件)。
传统上这些套件配有两个短路、两个开路、两个负载（与系统中传输线的特性阻抗相同的）以及直通。最常见的同轴VNA校准套件是50欧姆或75欧姆，也有可能有其他阻抗。常见的同轴互连会配备精密适配器。通常选择VNA校准套件来匹配VNA测试端口，或根据被测设备（DUT）或测试实验室中可用的设备来匹配常用的同轴连接器。
便携式四合一校准套件，3.5mm公头，短路/开路/负载/直通(SOLT) 分析仪校准工具， DC - 26.5 GHz
组合型VNA校准标准，如三合一短开路（SOL）校准标准。这类校准标准装置至少配有一个短路、开路和负载端口，通常成对购买。有些校准标准组合也带有直通，但精密内联适配器通常提供相同的功能，而无需将其包含在校准标准中。
射频VNA校准套件通常还包括专门设计用于VNA校准工具包的精密扳手和扭矩扳手。扳手尺寸和扭矩与同轴连接器和为同轴连接器推荐扭矩专门配对。在某些情况下，校准标准可能会随着时间的推移而损坏或错位。
二、校准套件在射频测试测量中的应用
射频校准套件（或模块）的用途
为VNA与测试平面的宽带阻抗匹配提供校正因子
为VNA内部硬件的有限方向性生成校正因子
消除测试系统互连引入到测试平面的频率响应
校准套件有一些变体。主要包括两种类型：
机械校准套件
电子校准（ECal）模块
机械校准套件通常具有SOLT校准算法，用于典型的同轴测试，但是对于各种其他校准算法，还有多种其他校准套件类型。校准套件和算法的类型由工程师确定，并且应最适合工程师正在测试的系统类型。
校准算法摘要
在使用机械校准套件时，用户需要按照校准算法指示的精确过程，连接或断开每个校准标样与VNA端口的测试互连的连接。由于此过程可能很麻烦，因此几家公司推出了包含内部标准和自动化功能的eCal模块，这些模块仅通过一个互连即可执行校准算法的所有步骤。这有助于降低手动连接过程中发生的变化所引起的不确定性。

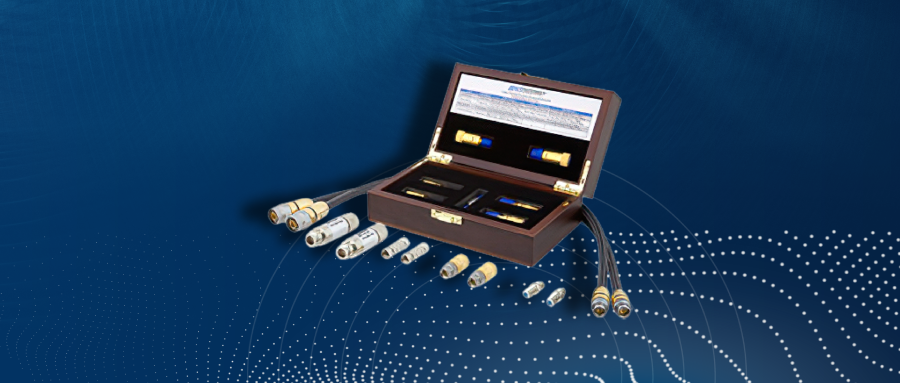

75欧姆F型测试和测量套件，带SOLT校准组件、N型公头转F 型公头铠装测试电缆和精密附件
校准还会给测量带来一定程度的不确定性。这就是为什么要强调校准套件的质量的原因。由于这些不确定性通常会在较高的频率下恶化，因此通常将校准套件指定为最高频率。在某些情况下，校准套件互连可能无法与VNA输出端口完美匹配，因此需要精密转接头才能将校准套件与VNA互连匹配。通常建议将互连限制在尽可能短且最少的连接数，以确保更高精度的测量，这就是为什么一些校准套件要和高精度转接头一起订购的原因。
