在机械制造领域，对圆形工件内壁进行淬火热处理是一项高精度、高难度的工艺挑战，尤其当涉及液压缸筒、轴承套圈、管道内衬等关键部件时，内壁的均匀硬度、耐磨性和抗疲劳性能直接影响设备寿命和可靠性。数控高频淬火机床通过电磁感应加热+旋转工装+闭环温控的集成技术，彻底革新了这一工艺。以下是其核心技术原理、操作流程及实际应用价值的详细解析：

电磁感应加热的精准穿透

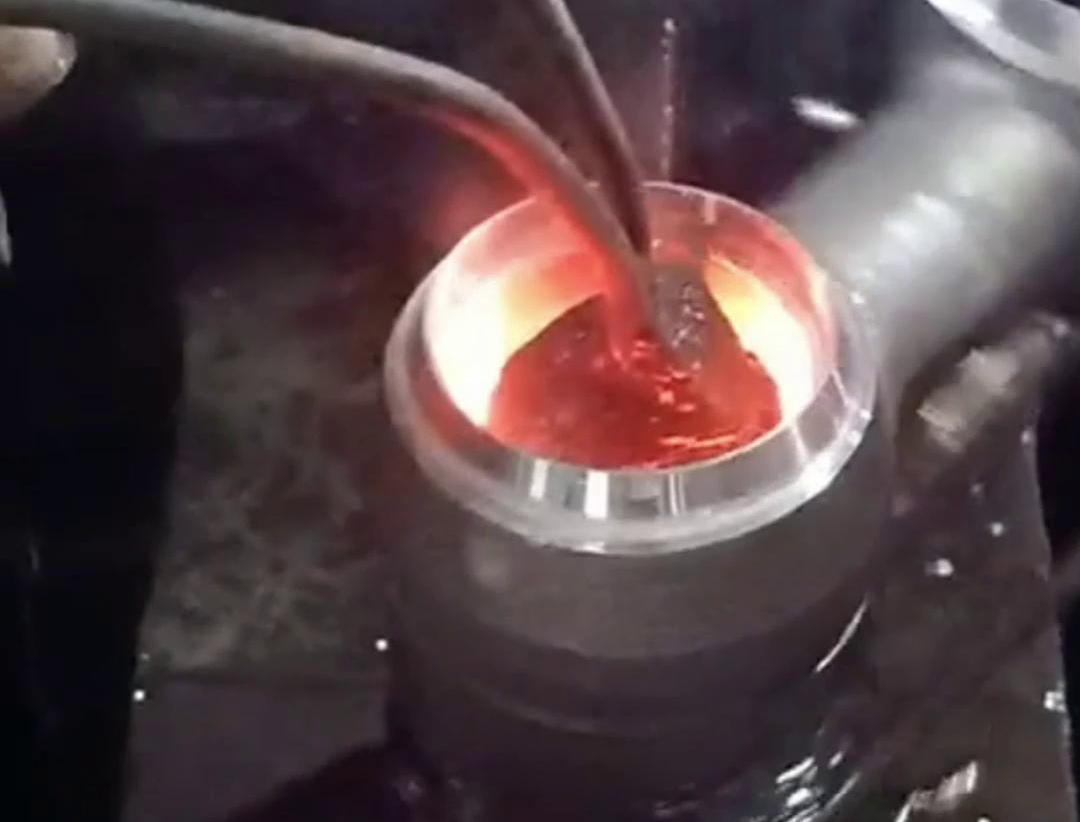

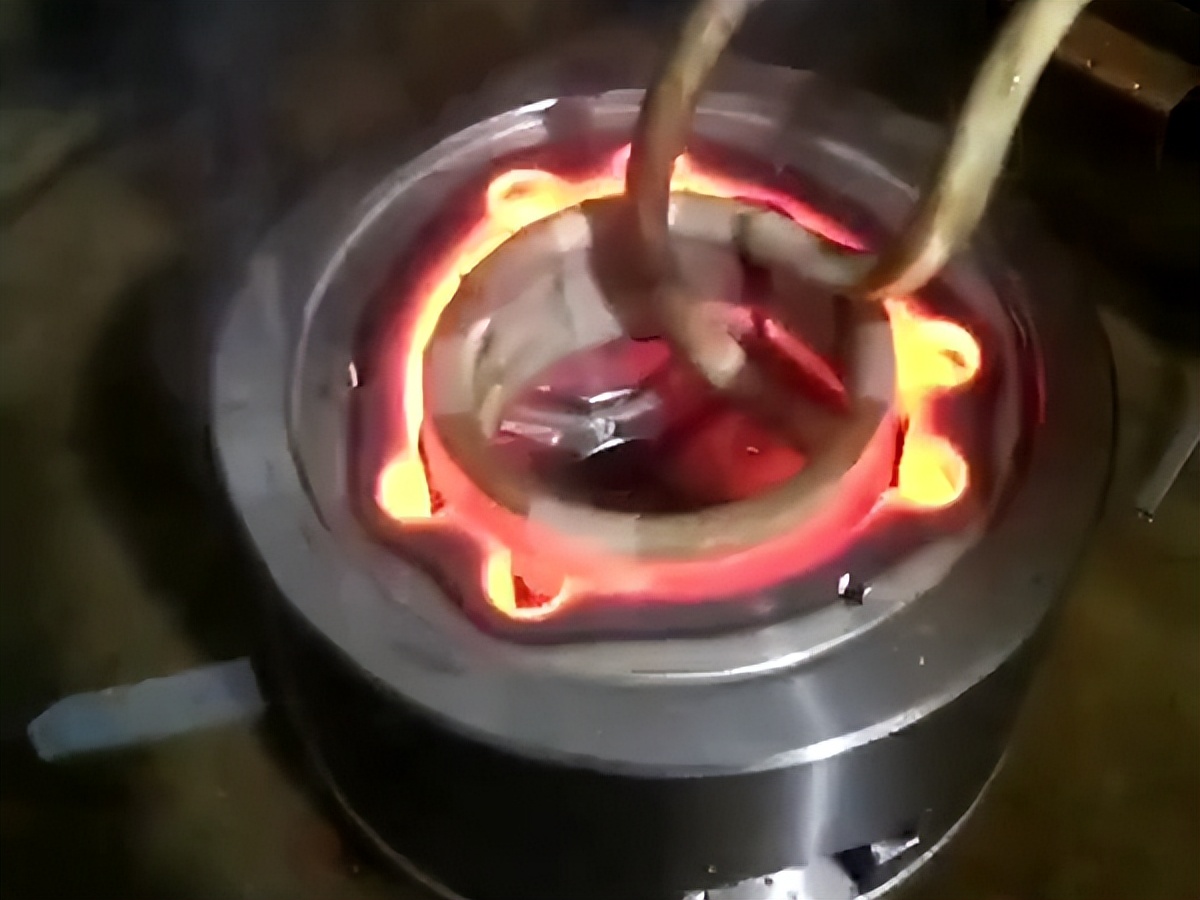

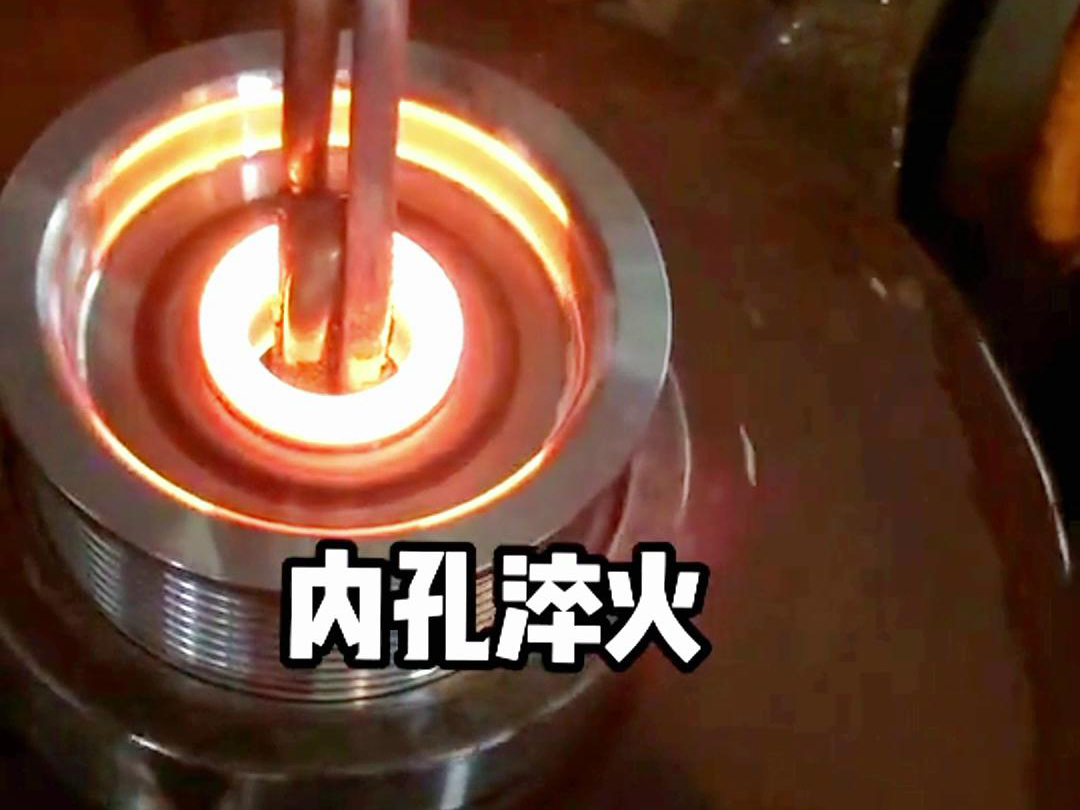

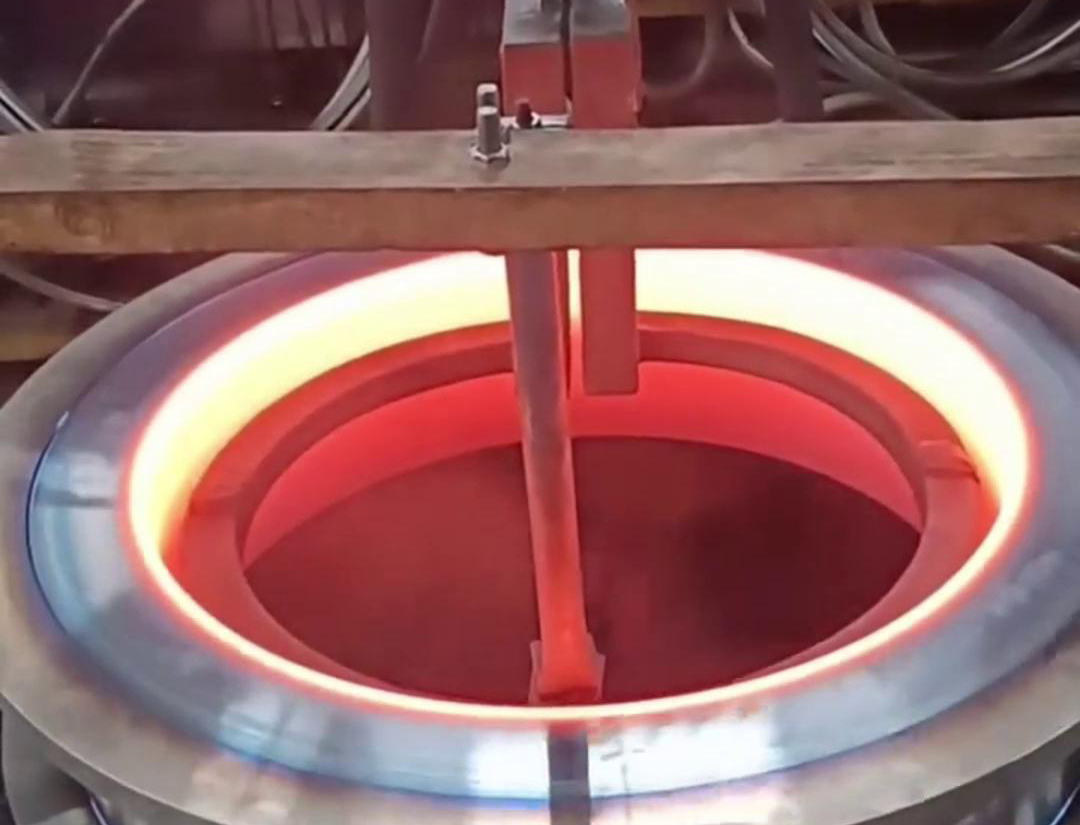

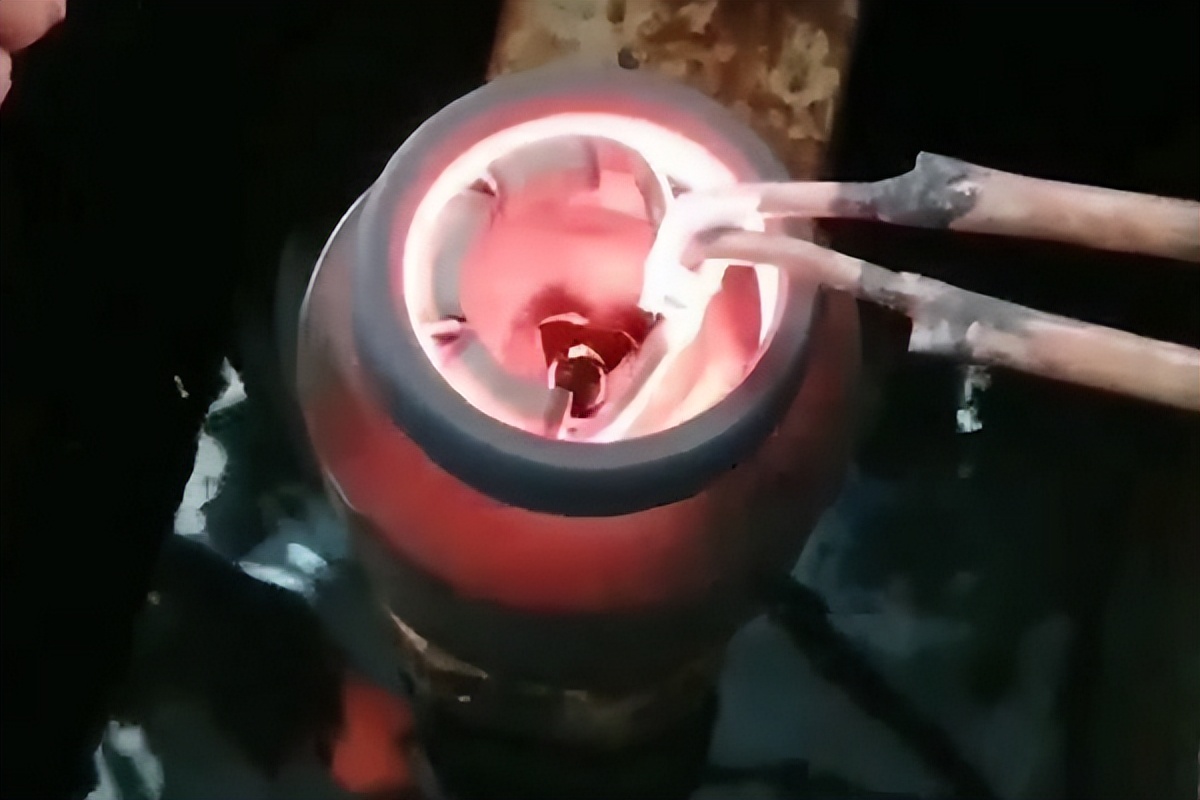

高频磁场设计：采用特制内孔感应线圈（如多匝螺旋或U型线圈），频率范围50-300kHz，确保磁场穿透至内壁深层（深度0.5-5mm可调）。

涡流集中效应：通过优化线圈与内壁的间隙（1-3mm），使涡流集中在内壁表面，加热速率达50-100℃/秒，避免热量向工件芯部扩散。

旋转工装确保均匀性

同步旋转加热：工件以10-60rpm匀速旋转，配合感应线圈的轴向移动，消除周向温度差异（温差＜15℃）。

仿形冷却系统：内壁喷淋冷却装置（水、油或聚合物介质）与加热路径同步，冷却速率可控（如梯度冷却减少应力裂纹）。

数控系统的智能化控制

多轴联动：X轴（线圈进退）、C轴（工件旋转）、Z轴（冷却喷淋）协同运动，实现复杂内壁轮廓（如阶梯孔、螺纹槽）的精准淬火。

工艺数据库：存储不同材料（45钢、GCr15、不锈钢）的加热曲线与冷却参数，一键调用适配方案。

预处理与装夹

清洁与检测：内壁酸洗或喷砂去除氧化层，激光测径仪检测孔径公差（误差＜0.02mm）。

非磁性夹具：陶瓷或复合材料夹具固定工件，确保旋转同轴度（径向跳动＜0.05mm）。

工艺参数设置（以Φ100mm液压缸筒为例）

参数设定值说明频率100kHz适配内壁深度2mm功率80kW表面升温至900℃（奥氏体化温度）旋转速度20rpm周向加热均匀性控制冷却介质水溶性淬火液（10%）冷却速率＞80℃/s，硬度HRC58-62

淬火执行与监控

动态温控：红外热像仪实时监测内壁温度，PID算法动态调节功率，温度波动≤±5℃。

路径编程：针对变径内孔（如锥形缸筒），CAM软件生成三维加热路径，避免局部过烧。

后处理与质检

低温回火：180-220℃回火2小时，消除残余应力，保持硬度同时提升韧性。

无损检测：

超声波探伤（UT）检测硬化层深度（误差＜0.1mm）。

磁粉检测（MT）排查表面微裂纹（允许缺陷尺寸＜0.3mm）。

指标

数控高频淬火机床

盐浴淬火

激光淬火

能耗效率

电能利用率＞85%，单件能耗3-8kWh

热能损耗＞50%，单件能耗15kWh

电光转换率30%，单件能耗10kWh

硬度均匀性

HRC波动±1（周向/轴向）

HRC波动±5

HRC波动±3（受光斑重叠影响）

变形控制

内孔圆度误差＜0.02mm

变形量＞0.1mm（热应力不均）

局部热影响区易导致变形

环保性

无污染排放，冷却液循环利用

盐浴废气需处理（含氰化物）

无污染，但需防护激光辐射

液压缸筒内壁淬火

需求：提升耐磨性以承受高压油液冲击，延长使用寿命至10万次以上。

方案：40Cr钢缸筒内壁淬火（层深1.5mm，HRC58-60），配合聚合物淬火液减少变形。

效益：装机寿命提升3倍，年维修成本降低60%。

轴承套圈内滚道强化

需求：提高抗疲劳性能，防止微动磨损导致异响。

方案：GCr15轴承钢套圈内滚道梯度淬火（表面HRC62，过渡区HRC50）。

效益：轴承额定寿命（L10）从1万小时增至3万小时。

石化管道内衬淬火

需求：耐腐蚀与抗颗粒冲刷的双重性能。

方案：双相不锈钢内衬表面淬火（硬度HV450），保留芯部韧性（HV250）。

效益：管道更换周期从2年延长至5年。

设备成本：数控高频淬火机床约80-200万元（按功率配置）。

单件成本对比（以Φ100mm缸筒为例）：

工艺能耗成本人工成本废品率损失总成本盐浴淬火15元10元8元33元数控高频淬火6元2元1元9元

年节省计算：按年产5万件计，年节省成本=5万×(33-9)=120万元，设备回本周期≈1.5年。

数字孪生技术：通过虚拟仿真预演淬火过程，优化参数减少试错成本。

AI工艺优化：机器学习分析历史数据，自动推荐最佳功率-转速-冷却组合。

绿色冷却技术：生物降解淬火液+余热回收系统，实现零废水排放与能源循环利用。

数控高频淬火机床通过精准电磁加热、动态旋转控制及智能工艺管理，为圆形工件内壁淬火提供了高效、高质的解决方案。其技术优势不仅体现在硬度与寿命的提升上，更通过节能降耗与自动化生产显著降低综合成本。对于液压、轴承、能源装备等高端制造领域，该技术是突破传统工艺瓶颈、实现产品升级的核心竞争力。
