PART.01

项目概况

徐汇滨江作为上海“世界级会客厅”重要组成部分，是2035城市总规划中明确的中央公共活动区。徐汇滨江公共客运码头（陆域部分）项目位于徐汇区黄浦江西岸，与东方体育中心隔江相望。上游侧为原上海云峰集团石化物流事业部，下游侧距龙耀路隧道约1千米。项目拟建候船室1座，同步实施供照明、信息通信、给排水、消防等配套工程，总建筑面积约2144.4平方米。本系统实现了对承办的工程、项目变配电过程监测、电能量统计等。

PART.02

系统说明

本系统实现了对承办的工程、项目变配电过程监测、电能量统计等。系统采用分层分布式结构进行设计，即现场设备层、网络通讯层和站控管理层（系统组网示意图见附件相关图纸）。

现场设备层

现场设备层主要是连接于网络中用于采集测量的各类型的微机测控保护装置、多功能电力仪表、直流屏、温控仪、视频摄像头（具体参考实际项目设备）等，也是构建该配电系统必要的基本组成元素，肩负着采集数据的重任。本项目现场设备层主要是分布于三个变电所和楼层配电间的多功能电力仪表。

网络通讯层

网络通讯层主要是由通讯服务器、 接口转换器件及总线网络等组成。该层是数据信息交换的桥梁，不同的接口转换器件提供了RS232、RS422、RS485、SPABUS等及以太网等各种接口，组网方式灵活，支持点对点的通讯、现场总线网络、以太网等类型的组态网络。通讯服务器主要用于直接对现场仪器仪表转达上位机的各种控制命令，并负责对现场仪器仪表回送的数据信息进行采集、分类和存储等工作；接口转换器件则是由于现场仪表或其它系列的装置与上位机的通讯接口存在差异，需要进行转换方可进行数据交换。

站控管理层

站控管理层是针对系统的管理人员或浏览参观者，该层直接面向用户。该层也是系统的最上层部分，主要是由电力监控系统软件和必要的硬件设备如计算机、打印机、UPS等。其中软件部分具有良好的人机交互界面，通过数据传输协议读取前置机采集的现场各类数据信息，自动经过计算处理，以图形、数显、声音等方式反映现场的运行状况；电能计量管理功能设计各种符合用户的报表格式，报表内数据严格按照各种标准进行计量，用户只需查找打印即可，极大的方便了操作，提高了工作效率。

PART.03

软件使用说明

01总览界面

运行桌面有快捷方式“徐汇滨江公共客运码头工程(陆域部分)能源管理系统”。双击快捷方式，即可显示该“徐汇滨江公共客运码头工程(陆域部分)能源管理系统”软件的启动画面。软件在该画面显示过程中加载相应的驱动程序及数据库文件。

02一次图—低压

该功能下用户可直观的观测到各个分变低压回路用电数据，进线包括：线电压（Ua、Ub、Ua），相电流（Ia、Ib、Ic），有/无功功率（P、Q）；出线包括：相电流（Ia、Ib、Ic），有功功率（P），部分设备可展示开关分合状态、脱扣状态；

鼠标移动到一次图任意回路的开关位置，单击鼠标右键，可快速查看该回路的趋势曲线、日报表和月报表等功能。

03用电实时监测

通过点击“用电实时监测”项下相应的图标，可以查看变电所各回路的实时监测值列表，该列表形式更加全面的展示了该变电所对应各回路的基本信息、电力实时运行参数信息和该回路采集状态信息。

回路基本信息包括：回路所属变电所、所属变压器、所属配电柜号、所属回路编号、回路名称、该回路所安装的仪表地址信息等；

电力实时运行参数信息包括：回路相电压、线电压、三相电流、有功功率Pz、无功功率Qz、功率因数Pf、频率F和有功电度累计值Epi；

该回路采集状态信息主要是“采集时间”，即对该回路仪表最近一次正常通讯的时刻值；“通讯状态”，即仪表处于“通讯正常”，仪表通讯正常；“仪表异常”，当前时刻通讯返回数据异常（暂时性问题）；“网络异常”，仪表处于断线状态，需检查仪表是否处于工作状态或尝试断电恢复操作。若仪表处于工作状态，但一直处于“网络异常”状态，建议联系供应商给予更换仪表。

04通讯状态监测

通过点击“用电实时监测”项下相应的图标，可以查看变电所各回路的实时监测值列表，该列表形式更加全面的展示了该变电所对应各回路的基本信息、电力实时运行参数信息和该回路采集状态信息。

回路基本信息包括：回路所属变电所、所属变压器、所属配电柜号、所属回路编号、回路名称、该回路所安装的仪表地址信息等；

电力实时运行参数信息包括：回路相电压、线电压、三相电流、有功功率Pz、无功功率Qz、功率因数Pf、频率F和有功电度累计值Epi；

该回路采集状态信息主要是“采集时间”，即对该回路仪表最近一次正常通讯的时刻值；“通讯状态”，即仪表处于“通讯正常”，仪表通讯正常；“仪表异常”，当前时刻通讯返回数据异常（暂时性问题）；“网络异常”，仪表处于断线状态，需检查仪表是否处于工作状态或尝试断电恢复操作。若仪表处于工作状态，但一直处于“网络异常”状态，建议联系供应商给予更换仪表。

05用电报表

通过点击功能选择区域里的“定时抄表”，功能展示区域会显示所选变电所回路查询时间点的各电参量值，报表支持导出功能，如下图所示：

通过点击功能选择区域里的“回路抄表”，右侧功能展示区域会显示所选配电回路、所查询时间段内各整点的电参量值，报表支持导出功能，如下图所示：

通过点击功能选择区域里的“用电抄表”，功能展示区域会显示所选变电所，查询时间段内“起始抄见数”和“终止抄见数”，并自动统计用电量形成用电报表，报表支持导出功能，如下图所示：

通过点击功能选择区域里的“日报表”，功能展示区域会显示所选变电所各配电回路、所查询日内各小时的用电量并形成用电报表，报表数据支持导出功能，如下图所示：

点击某回路，功能展示区的下半部分会展示该回路各小时用电量的棒图，便于操作者直观的查看与分析。

周报表操作及展示方式同日报表；

月报表操作及展示方式同日报表；

年报表操作及展示方式同日报表；

06趋势分析

1、电流曲线

通过点击功能选择区域里的“用电趋势”，功能展示区域会显示所选回路所选查询日的I-t和P-t曲线，如下图所示：

该功能下，所选回路若有记录，则界面会绘制出该参量相对时间的曲线。软件的曲线查询功能可以支持鼠标缩放功能，鼠标放置在曲线上显示相应数值。但曲线缩放有一定范围，曲线放大到最大可以查看到展示界面范围内存取最小周期的所有数据，曲线缩小到最小可查看每天的趋势（按分钟统计的曲线）。

2、日用电趋势

3、月用电趋势

月用电趋势操作方式、展示方式同日用电趋势。

4、年用电趋势

年用电趋势操作方式、展示方式同日用电趋势。

07告警记录

通过点击功能选择区域里的“告警记录”，功能展示区域会显示所有回路所选查询条件下的所选告警类型的记录信息，如下图所示：

本监测系统的告警记录有各个设备通讯异常告警，通讯异常为装置采集时无数据回送或回送错误时的记录，若某装置一直处于无通讯状态，需联系装置厂商予以维修或更换。

08系统设置

1、登录

登录后，可对回路名称进行修改；

2、登出

登出后，不能对回路名称、电流阈值进行设置；

3、基本信息设置

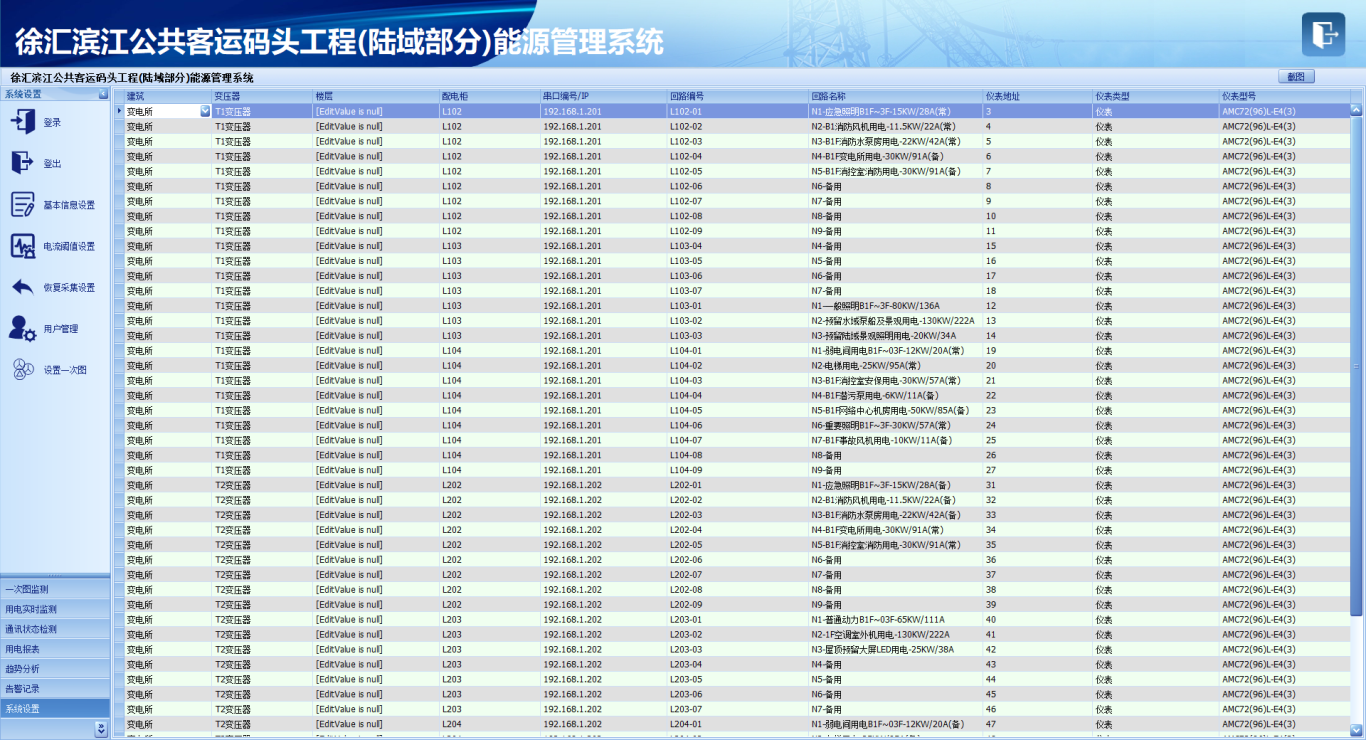

登录成功后，通过点击功能选择区域里的“系统设置”→“基本信息设置”，可进行对所属建筑、变压器、楼层、配电柜、端口、回路编号、回路名称、仪表地址、仪表类型、仪表型号等内容的修改，如下图所示：

4、阈值设置

阈值为越限报警功能的报警值；例如电流超过该阈值，则电流越限告警；

操作步骤为：登录成功后，点击电流阈值设置；在右侧仪表列表中，选中需要设置阈值的仪表，点击修改电流阈值；输入需要设置的阈值，点击确定按钮，设置完成；

5、用户管理

超级管理员用户（默认sadmin，123456）登录成功后，可以进行用户管理，包括：添加用户、修改用户（重置用户密码）、删除用户、修改密码（修改本用户密码）；

管理员用户、普通用户登录成功后，只能进行本用户密码的修改；

PART.04

系统常见故障、维护与更新

为方便用户使用，本系统依据现场实际情况及客户需求设计，运行中不需要用户配置运行参数。系统正常运行时采集程序不允许退出，以保证监控系统的实时性、稳定性和数据采集、存储的可靠性。

常见故障现象1通讯状态图界面显示个别装置一直处于通讯异常状态，至现场发现装置工作不正常（装置面板无数据显示或者显示不正常）；

故障排除的方法1若该回路在使用中，则可能是由于装置运行死机，请维护人员切断该装置的辅助电源，数秒钟后重新上电，再次查看该装置运行是否正常，如果仍然存在问题，请与装置供应商售后服务部门联系；

常见故障现象2通讯状态图界面显示个别装置的偶尔通讯异常，过会又恢复正常；

故障排除方法2由于个别厂商的装置通讯存在不稳定因素，该问题不影响整个系统的查看（但是会有某些状态量反馈不及时的情况出现）；

常见故障现象3通讯状态图界面显示个别装置的通讯正常，但一次图界面显示的电参量数据超出正常范围；

故障排除方法3请先根据故障第1）、第2）条的排除方法检查现场装置的工作情况，然后执行以下操作：核对装置面板和后台系统显示的数据。如果装置上显示的数据正常而软件显示的数据不正常（即两者不相同），则该故障可能源自软件配置，请致电本司系统集成部判定故障原因；如果装置显示与软件显示相同（但均不正常），则该故障源自于装置，请检查装置的倍率设置。如果问题依然没有得到解决，请联系装置厂商售后服务部门联系；

常见故障现象4通讯状态图界面显示现场设备大面积通讯异常；

故障排除方法4先检查主机、交换机及数据采集器各处的网线口是否有松动，插拔网线口，然后重启计算机。若问题依然存在，则可能为服务器硬件或通讯链路故障，请致电本司系统集成部判定故障原因；

常见故障现象5计算机指示灯正常，显示器没有画面显示；

故障排除方法5请先根据故障第1）、第2）条的排除方法查看对应装置的工作状态，若装置处于正常工作状态，则请维护人员前往对应装置处，通过装置面板查看相应开关量输入点的显示。如果装置显示的数值与实际不符，则引起本故障的原因可能是断路器的遥信接点或装置的遥信接入点接触不良。请运行人员参照配电二次接线图和装置使用手册检查故障原因；确认连接完好后，重新给装置上电，重启装置；如果故障仍未解决，请与本公司售后联系；

常见故障现象6计算机指示灯正常，系统无法正常操作；

故障排除方法6可能原因是显示器开关未打开，显示器数据线接触不良，显示器电源线接触不良或者显示器故障，请分别检查故障原因，如损坏请及时更换显示器；

常见故障现象7计算机运行死机，软件无法正常运行；

故障排除方法7该情况是由于系统长期运行导致的硬件或Windows操作系统软件的故障，请关闭计算机，重新启动，如果无法重启，请重装操作系统，如系统无法正常安装，基本肯定是计算机硬件问题，请与工控机设备供应商联系获取技术支持；

系统操作中的禁止项

1）不应在系统主机上随意安装游戏软件。因为部分主机配置不高，同时运行本系统和大型游戏会对主机硬件造成不可预期的伤害。

2）不推荐在监控主机上安装其他软件，若需要请确保移动数据存储设备(U盘，移动硬盘等)没有中病毒或木马，不应再在本机上安装杀毒软件。

3）监控主机上以下文件夹的内容是不可更改的:D盘。

软件更新说明

该监测系统软件分为平台软件、实时/历史数据库软件、展示程序、转发程序等，针对用户操作的为展示程序，位于监测主机D盘相应的目录下。系统软件运行过程中，使用者提出的针对软件使用过程中的便捷性操作要求或者软件开发者主动更新软件功能并告知使用者更新时，会通过邮件形式发送更新程序，使用者将接收的更新程序拷贝至该目录下，覆盖原有程序即可（注意：执行拷贝操作前请退出展示程序）。采集程序的更新与此相同。
