系统结构描述

本能耗管理系统主要实现对浙江杭州瑞声海洋仪器有限公司1#配电房/2#配电房/3#配电房内的微机保护、多功能仪表进行监控分析，1#配电房内变压器温控2台，无功补偿控制器2台，多功能电表80台，2#配电房微机保护16台，变压器温控3台，无功补偿控制器3台，多功能仪表160台、3#变压器温控3台，无功补偿控制器3台，多功能仪表120台、监控主机位于2#电房内，1#配电房和3#配电房通过光纤传输至监控中心，2#配电房内的仪表通过屏蔽双绞线以手拉手的方式连接至通讯网关，不同的仪表分开来拉线，通过网关转发数据至杭州市公共能耗管理中心，本项目采用康德KANDE-6000能耗管理系统。

系统网络结构图

本能耗管理系统采用分层分布式结构，即站控层，通讯层与间隔层。

系统功能

系统软件的安装与卸载

本系统是运行在 Windows操作系统下的应用软件，所以在安装本系统时请首先确认计算机已安装了该操作系统平台。

能耗管理系统软件的卸载

依次打开开始菜单，选择设置控制面板;选择“添加删除程序”，找到该软件，点击右侧“更改/删除”按钮，即可卸载组态软件。

能耗管理系统软件的使用

01功能特点

系统开机后点击桌面上的浙江杭州瑞声海洋仪器有限公司配电房能耗管理系统快捷方式。本系统采用全中文界面，操作简单方便，运行稳定可靠的特点。点击相应快捷按钮即可进入相应的系统功能模块；系统具有一次系统图显示，模拟图显示和网络结构图显示。系统具有人机界面友好，显示数据直观，方便用户查阅。

02使用说明

1、开机界面

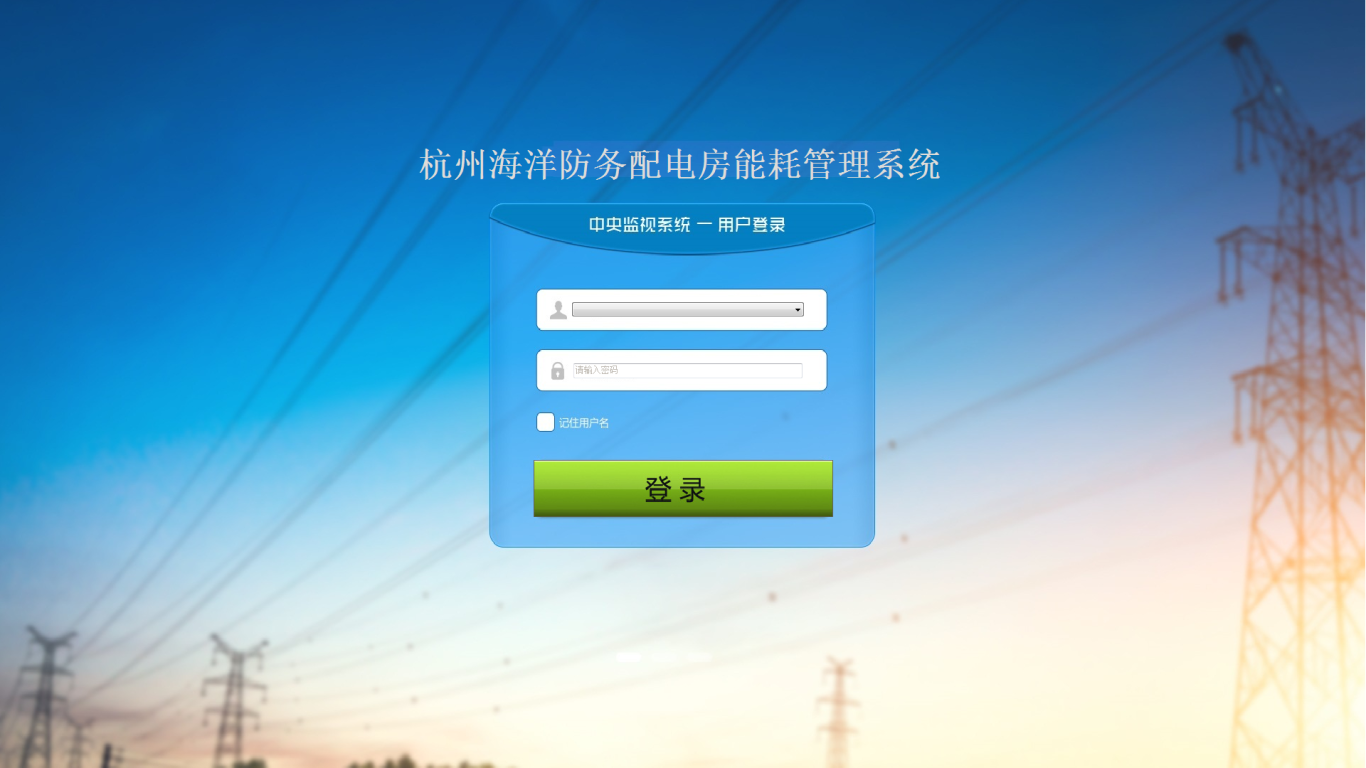

点击桌面上的浙江杭州瑞声海洋仪器有限公司配电房能耗管理系统快捷图标进入进入界面，选择用户名，输入密码，点击登录即可进入运行系统。

2、通讯状态

点击顶部通讯状态然后再左侧导航栏中选择“2#配电房”进入通讯状态图如下图：

3、能耗概况

点击顶部能耗概况然后在左侧导航栏中选择“1#配电房TR1”进入相应的一次图显示：

此为一次图显示三相电流，界面显示数值均为实时数值。

一次图中的各个回路显示遥测电流值，详细电压、电流、功率、电能值点击各回路即可看到，界面显示数值均为实时数值。

4、趋势曲线

点击顶部趋势曲线按，在左侧导航栏电流历史曲线中选择相“1#配电房”，在右侧再选择相应的配电柜名称进入历史曲线界面如下图：

历史曲线

界面内的的功能按钮包括：时间选择、搜索曲线、量程变换。

曲线时间跨度打开为1天，可以根据所查需求设定跨度，历史曲线可以任意设定时间查询历史值。

选择相应回路的柜号即可查询该回路历史曲线。

点击顶部趋势曲线按钮 ，再左侧导航栏中选择“1#配电房”，在左侧再次选择相应的配电柜名称

实时曲线

选择相应回路的柜号即可查询该回路实时曲线。

5、报表（包括电参量报表、电能报表，均支持导出打印与保存的功能）

点击顶部报表管理按钮，再选择左侧导航栏中的1#配电房或者其它配电房输入开始时间即可查询电能报表如下图：

电能报表可以查询任意时间段的用电量，选择查询时间，点击查询则可查出设定时间段的电能。

电能数据保存：

参数报表如下图所示：

参数保存：

6、报警事件

点击顶部报警事件按钮，在左侧导航栏中再次选择本地报警事件，如下图所示：

7、参数设置

点击顶部参数设置，在左侧导航栏中选择“1#配电房”如下图所示：

电流报警值及回路名称设置

本功能只能更改回路名称和电流报警，柜号是固定无法更改。更改后自动保存。

8、用户管理

点击屏幕顶部导航栏里用户管理，再选择左侧导航栏选项下的增加用户选项：

用户管理窗口，窗口内包括用户登录、注销、用户配置、系统最小化。

常见故障维护

为方便用户使用，本系统依据现场实际情况及客户需求设计，运行中不需要用户配置运行参数。系统正常运行时不允许退出，以保证监控系统的实时性、稳定性和数据采集、存储的可靠性。

系统安装资料均在监控主机的D盘文件夹内进行了数据备份以备重新安装系统时使用。主要资料有：通讯服务器驱动、打印机驱动、系统软件安装文件、工程文件等资料的电子存档。监控系统以及数据存储都在D盘。

常见故障现象

通讯状态图界面显示个别仪表的通讯异常，至现场发现仪表工作不正常（仪表面板无数据显示或者显示不正常）；

通讯状态图界面显示个别仪表的通讯异常，至现场发现仪表正常工作；

通讯状态图界面显示个别仪表的通讯正常，但一次图界面显示的电参量数据超出正常范围；

通讯状态图界面显示现场设备大面积通讯异常；

计算机指示灯正常，显示器没有画面显示；

计算机指示灯正常，系统无法正常操作；

计算机运行死机，软件无法正常运行；

故障排除的方法

若该回路在使用中，则可能是由于仪表运行死机，请维护人员切断该仪表的辅助电源，数秒钟后重新上电，再次查看该仪表运行是否正常，如果仍然存在问题，请与仪表供应商售后服务部门联系；

首先查看仪表背面及配电柜内端子排上通讯线的接口是否有松动，若不存在此现象，则可能是因为仪表的通讯模块运行异常，请维护人员切断该仪表的辅助电源，数秒钟后重新上电，然后重启系统软件或者计算机，再查看仪表的通讯状态示意图，若故障依然存在，请致电本司系统集成部；

请先根据故障第1）、第2）条的排除方法检查现场仪表的工作情况，然后执行以下操作：核对仪表面板和后台系统显示的数据。如果仪表上显示的数据正常而软件显示的数据不正常（即两者不相同），则该故障可能源自软件配置，请致电本司系统集成部判定故障原因；如果仪表显示与软件显示相同（但均不正常），则该故障源自于仪表，请检查仪表的倍率设置。如果问题依然没有得到解决，请联系供应商售后服务部门联系；

先检查主机、交换机及串口服务器各处的网线口是否有松动，插拔网线口，然后重启计算机。若问题依然存在，则可能为服务器硬件或通讯链路故障，请致电本司系统集成部判定故障原因；

请先根据故障第1）、第2）条的排除方法查看对应仪表的工作状态，若仪表处于正常工作状态，则请维护人员前往对应仪表处，通过仪表面板查看相应开关量输入点的显示。如果仪表显示的数值与实际不符，则引起本故障的原因可能是断路器的遥信接点或仪表的遥信接入点接触不良。请运行人员参照配电二次接线图和仪表使用手册检查故障原因；确认连接完好后，重新给仪表上电，重启仪表；如果故障仍未解决，请与本公司售后部门联系；

可能原因是显示器开关未打开，显示器数据线接触不良，显示器电源线接触不良或者显示器故障，请分别检查故障原因，如有损坏请及时更换显示器；

该情况是由于系统长期运行导致的硬件或Windows操作系统软件的故障，请关闭计算机，重新启动，如果无法重启，请重装操作系统，如系统无法正常安装，基本肯定是计算机硬件问题，请与工控机设备供应商联系获取技术支持；

系统操作中的违禁事项

1. 不应在系统主机上随意安装游戏软件。因为部分主机配置不高，同时运行本系统和大型游戏会对主机硬件造成不可预期的伤害。

2. 不推荐在监控主机上安装其他软件，若实在需要，请确保移动数据存储设备（U盘，移动硬盘等）没有中病毒或木马，不应再在本机上安装杀毒软件。

3. 监控主机上以下文件夹的内容是不可更改的：D盘。

4. 在未告知工程师的情况下，不允许擅自改动软件开发界面中的任何内容。系统运行时，任务栏右下方启动子程序较多，但不应关闭任何一个。

5. 不应随意触碰串口服务器，尤其是线缆接口、电源接口、设置按钮。
