长管拖车气瓶受载荷、材料和气体杂质的共同作用，可能的失效模式有腐蚀、应力腐蚀和腐蚀疲劳，其中应力腐蚀和腐蚀疲劳的危害最大。采用声发射检测方法，有针对性地发现气瓶存在的危险性缺陷，对保障其安全性具有重要意义。

声发射检测原理及方法

声发射是材料或结构受外力或内力作用而发生变形或断裂，以弹性波形式释放出应力应变能的现象。该种检测技术对危险性的裂纹、线腐蚀等缺陷具有很好的检出能力，尤其是对活动性的缺陷更加敏感，运用在长管拖车的检测中具有很强的针对性。通过测试长管拖车气瓶声发射瞬态弹性波的传输声速与衰减特性；分析声发射噪声信号，研究背景噪声、噪声信号的波形、特征和降噪方法；对不同人工缺陷进行测试，分析不同性质的缺陷所产生的声发射信号特征等，来确定检测参数、建立检测程序以保证最有效的缺陷检出率，并对缺陷进行定位、识别和评价。

声发射检测设备介绍

1、 RAEM1系列远程声波（声发射）检测系统：

系统组成：RAEM1采集器，平台，客户终端 (可多个采集器组成多通道检测系统，对大型设备实时监测）

RAEM1系列远程声波（声发射）检测系统

RAEM1采集器

集传感器、采集卡、数据通讯(蓝牙等)、电池供电、无线时钟同步为一体的RAEM1智能声波（声发射）采集器。

RAEM1采集器

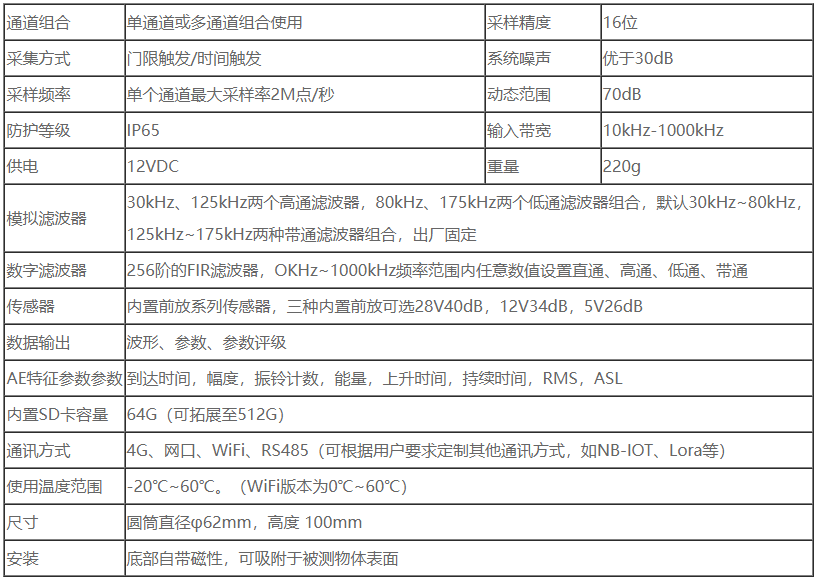

参数指标

2、 SAEU3H集成声发射检测仪

主要性能特征

•集成度高，便于携带；

•可根据需求配置机箱型号，机箱数量，采集卡数量组成多种通道型号系统，多机箱级联组成大通道数声发射系统，每个机箱都可单独作为主机使用，可扩展至128通道以上；

•声发射仪主机与计算机之间数据通讯可选择USB3.0接口，LAN网口，光纤等多种连接方式；

•网口数据通讯方式可选配，网口通讯配置网络开关可组成局域网、无线、遥控等多种声发射组网结构系统；

•每张采集卡配置1Gb大容量DDR内存，确保瞬间大量信号（小于1Gb/s）传输时数据不丢失；

•多种波形采集触发方式：门限触发、时间触发、外部触发、参数触发，满足各种采集需要

•示波器方式同步波形采集模式，任意主通道采集被触发，其他伺服通道将同步采集波形

•硬件实时数字滤波器功能：1kHz-2MHz频率范围内任意数值设置直通、高通、低通、带通及带阻。每个通道连续信号经数字滤波后波形重构，重构后的波形产生声发射参数，通道可独立设置；

SAEU3H硬件参数

长管拖车气瓶组声发射检测案例

长管拖车气瓶是盛装有危险介质的高压储运设备，能否进行及时有效的检验，是保障其安全可靠运行的关键。声发射检测是动态缺陷整体检测的有效方法，将其应用于长管拖车气瓶的检测可节省大量的时间和人力、物力。
