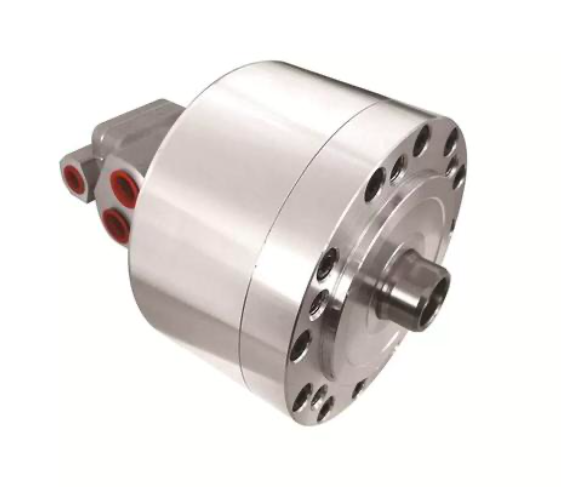

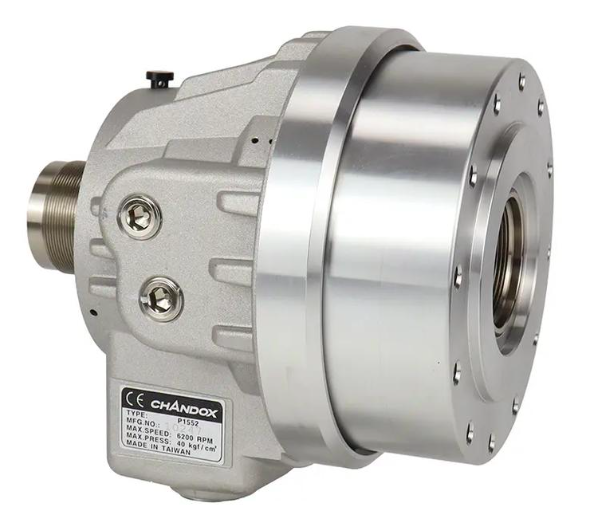

卡盘回转油缸是机械加工设备中常见的一种重要部件，广泛应用于车床、铣床、加工中心等机床设备上，用于驱动卡盘进行旋转运动，从而实现工件的夹持与加工操作。回转油缸的主要作用是提供足够的动力，使卡盘能够以稳定、精确的方式旋转，确保工件的高效夹紧和准确定位。以下将从回转油缸的工作原理、结构组成、特点与应用等方面进行详细介绍。

一、工作原理

卡盘回转油缸的工作原理基于液压系统的驱动，主要通过液压油的压力来推动油缸的活塞，从而实现卡盘的旋转运动。其基本工作流程如下：

油缸的充油与排油

在液压系统控制下，液压油通过进油口进入油缸内，推动活塞运动。

当液压油通过特定的管路进入油缸的一侧时，活塞向另一侧移动，带动回转部分旋转。

排油口则用于排出不再需要的液压油，控制油缸的回缩。

卡盘旋转

油缸的活塞与回转装置连接，通过活塞的往复运动带动卡盘的旋转。

根据液压油的压力和流量控制，油缸可以实现不同速度和夹紧力的调节，确保卡盘的稳定转动和精准夹持。

控制系统

卡盘回转油缸通常与液压系统的控制阀、压力表和流量计联动，通过调节液压系统的压力和流量来实现回转速度与夹紧力的精确控制。

二、结构组成

卡盘回转油缸的结构相对简单，但其组成部件之间的精密配合决定了整个系统的工作稳定性和效率。主要由以下几个部分构成：

油缸外壳

通常由高强度金属材料制成，负责容纳活塞和液压油，并承受高压液体的作用。

外壳的设计确保油缸的密封性与耐用性，防止液压油泄漏。

活塞与活塞杆

活塞是油缸内部的核心组件，通过液压油的作用进行往复运动。

活塞杆连接活塞与卡盘，负责将活塞的运动转化为回转运动。

密封装置

油缸内部的密封装置用于确保液压油不会泄漏，并防止外部污染物进入油缸。

常见的密封元件包括O型圈、聚氨酯密封圈等，能够有效隔离不同压力区。

进油口与排油口

进油口用于液压油的输入，排油口则用于油缸内部油液的排出。

精确的油口设计有助于保证液压系统的稳定运行。

压力调节阀

调节阀用于控制进入油缸的液压油的压力和流量，从而调节卡盘的回转速度与夹持力。

三、特点与优势

卡盘回转油缸具有以下几个显著特点和优势：

高精度与稳定性

通过液压系统精确控制液压油的压力与流量，卡盘回转油缸能够提供稳定的回转力矩，确保工件夹持的精度与加工的稳定性。

可调节性强

回转油缸可以根据加工需求调节回转速度和夹持力，实现不同工艺要求的适应性。液压系统的调节性使其在多种加工环境中都有出色表现。

耐用与抗磨损

油缸外壳和内部零部件通常采用耐高压、耐磨损的材料制造，具备较长的使用寿命，适合高强度加工环境。

简化操作与自动化

卡盘回转油缸可以与自动化控制系统相结合，配合液压控制系统实现自动夹持与旋转，大大提高了生产效率和操作安全性。

较低的维护成本

由于回转油缸的设计简单且耐用，相比其他驱动方式（如电动驱动），其维护成本较低，且维护周期较长。

四、应用领域

卡盘回转油缸广泛应用于各种机械加工领域，特别是以下几个方面：

车床与铣床

在车床和铣床上，卡盘回转油缸用于精确旋转工件，提供稳定的夹持力和旋转力矩，适用于金属切削和加工。

加工中心与自动化生产线

在加工中心和自动化生产线中，卡盘回转油缸与自动化装夹系统配合使用，能够高效地进行工件的夹持和旋转，提升生产效率。

精密加工

在精密机械加工中，回转油缸能够提供精确的夹持和回转力矩，确保加工精度，广泛应用于航空航天、汽车制造等行业。

重型加工

对于需要较大夹持力和高转速的重型工件，回转油缸能够提供足够的动力，适用于大尺寸工件的加工。

总结

卡盘回转油缸作为机械加工中不可或缺的重要部件，凭借其稳定的回转力矩、良好的调节性和较长的使用寿命，在多种加工环境中发挥着重要作用。通过液压驱动系统提供的高效动力，卡盘回转油缸能够确保工件的精准夹持与旋转，满足高效、精密加工的需求，是提升生产效率和加工质量的关键技术之一。
