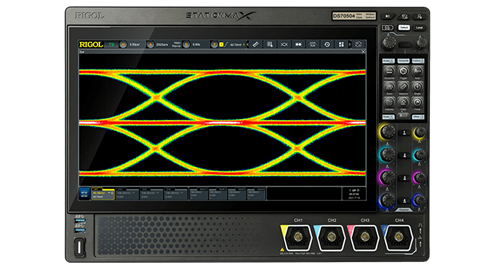

普源精电（RIGOL）DS70000 外观图

在高速数字电路、通信总线设计与信号完整性分析场合，示波器带宽是一项影响极大的参数。越高的带宽，意味着越可信的高频细节展现，但越高的带宽同时对“测试方法”和“结果解读”也提出了更高的要求。

很多工程师在测试阶段往往遇到这样的问题：

用了高带宽示波器，但测出来的带宽却严重偏低

测一次带宽得扫几十上百个频率点，要一晚上

数据全靠手动提取、对比，出错率太高

频率响应不稳定，测出来曲线来回抖

这些并非产品本身不行，而是一整套带宽测试方法没配好。

🛠 带宽测试 ≠ 查规格书

所谓“示波器带宽”，是指输入信号频率提升至某一值时，示波器输出信号幅度等于其初始幅度的 70.7%（也就是 -3dB 所在频率点）。这个频率点，是很多高速测试是否达标的一个关键线。

尤其在处理 DDR4/DDR5、PCIe 5.0、USB 4.0、5G 射频等信号时，如果带宽不够，会出现信号削顶、抖动拉大、ISI 失真等不可恢复的测量偏差。

🎯 传统方案的几个痛点：

对信号源要求过高，需要信号源带宽远远大于示波器本体

信号路径上连接引入的衰减严重影响测试还原度

多点扫频 + 手动记录流程效率极低，过程易错

后期处理需借助 Excel 拟合、查分布，额外增加调试负担

无法日常快速验证示波器是否达到标称带宽

🔍 RIGOL 的解决方案：一体化带宽自动化测试系统

RIGOL 最新推出的 DS70000 系列数字示波器，在硬件性能与软件工具层面协同新增“带宽测试模式”，让带宽验证过程真正从“复杂流程”变为“一键结果”。

产品亮点包括：

模拟带宽最高可达 5 GHz，实时采样率 20 GSa/s

集成 UltraVision III 平台，实现信号链更优化、底噪更低

支持全自动频率扫描，自动输出频率响应曲线

独立执行 -3dB 点计算、报表生成、结果判断

内置 FFT + 可选 Rise Time 矫正分析

从连接开始，5 步内完成完整带宽验证流程。

📈 操作步骤简述（基于 DS70000 带宽测试模式）

连接测试线缆/探头至示波器通道

开启带宽测试功能，设定频率范围

启动自动频率扫描，自动绘制响应曲线

系统自动识别 -3dB 点，判断是否通过

点击“生成报告”，一键导出含测试条件+结果+频谱图的完整报告

📊 场景延展 + 实际价值体现

除了基础验证，DS70000 可持续扩展带宽关联测试需求：

方波 + 上升时间拟合对应频率范围

带宽失配场景模拟，识别系统传输瓶颈点

高频调制信号识别时的频域残留盲区排查

日常仪器性能自检和极限边带验证

这些应用点让“带宽测试”不仅止步于验收阶段，而是实实在在成为日常调试手段的一部分。

📌 总结与前瞻

RIGOL DS70000 带宽测试方案本质上完成了一个词义转化：把传统“设备验收参数”变成“设计分析工具”。

它跳出了旧式 "测试 = 测件 + 信号源 + 人工记录 + 手动拟合" 的思维框架，用“一机多能 + 自动判断 + 可视数据”的思维方式，为工程师提供了一套 更实用、更高效、更可信 的高频测试流程。

未来，RIGOL 带宽测试模块将不断扩展智能算法，实现：

人工智能补偿拟合精度提升

多通道矢量对比与云端对照分析

简化复杂频谱抖动与频带突变识别

对于任何涉及高速信号调试、接口完整性验证、功率频率响应分析的工程师而言，DS70000 带来的改变，已经远远不止于一组参数。
